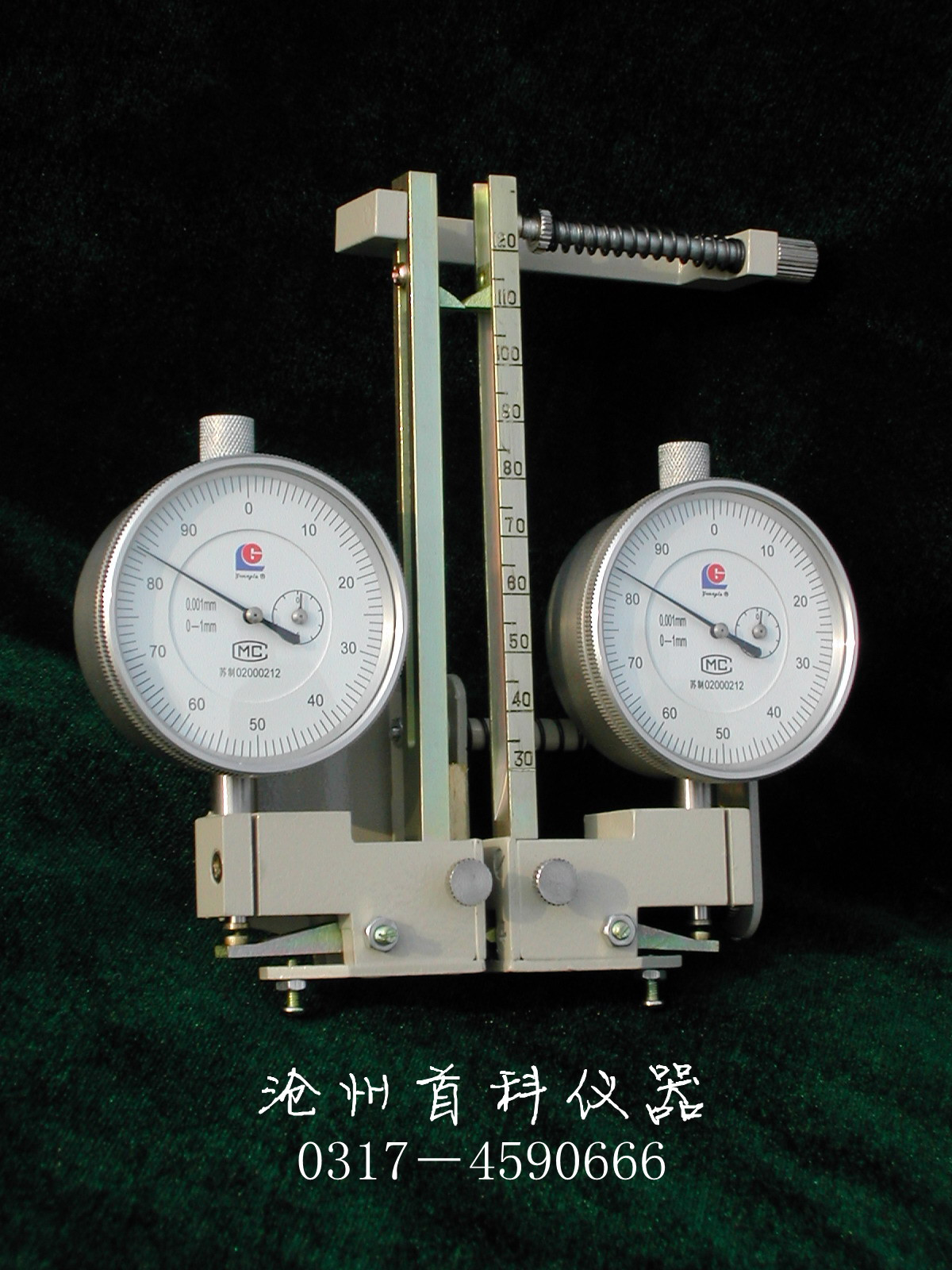

供應蝶式引伸儀DY-2型滄州首科儀器

這真不是您需要的產品？
品　　牌：

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

蝶式引伸儀DY-2型關鍵詞：DY-2型蝶式引伸儀(蝶式引伸儀，引伸儀，新標準蝶式引伸儀) 一、蝶式引伸儀概述蝶式引伸儀系屬機械接觸式位移計，最適合用來測量材料的各種不大的位移，從而獲取材料的某些機械力學性能的指標。蝶式引伸儀構造簡單、使用方便、工作可靠、適應性好、經濟耐久、而且可以重復使用，并可通過增大標距來提高測量的靈敏度。該儀器重量輕，讀數清晰、結構緊湊，可按照不同精度要求選用百分表和千分表。因此該儀器在材料試驗中是必備而理想儀器。二、主要用途：蝶式引伸儀主要用來測量金屬金屬材料和一些非金屬材料的某些機械力學性能。可配合萬能試驗機來測定材料的位移或應變，通過換算可求得材料的彈性模具及屈服強度。并能用于鋼筋張拉工藝的變形控制。蝶式引伸儀可以在各種不同的符合下使用，在室內外均可使用商量的實纖維變形，不需修正。因此，廣泛應用于工業位移或應變的測量分析及控制。特別對螺紋鋼筋的機械力學性能的測量更為優越。三、結構與原理蝶式引伸儀主要由三部分組成：感覺變形部分、傳遞部分、指示部分。（1）感受變形部分：主要由上刀口和下刀口組成。并直接與試棒接觸。上刀口可在標桿上下移動。在選擇位置上固定。下刀口可繞自身中點轉動。上下刀口的橫向移動是通過套在導桿內的彈簧在導向套內移動來實現。上下刀口之間的縱向距離就是試樣的標距長度，橫向距離就是試樣的直徑變化范圍。上下刀口具有較高的硬度和耐磨性。（2）傳遞部分：把變形傳遞到量表通過表裝在左右主體的兩活動下刀口來實現的，活動下刀口的一端是60度尖角。另端鑲有頂尖，均經淬硬處理。活動下刀口分別被支承在旋入左、右主體的螺軸錐尖上，形成等臂杠桿，兩支承點的配合情況影響量表的靈敏度，而1:1有臂長比關系將直接影響量表的數值。引伸儀工作時，傳遞部分的任務是將試樣標距范圍內的變形量傳遞到配用量表上，通過指針的轉動直觀反映出來。（3）指示部分：該形型式的引伸儀配用的兩只量表，（分度值為0.01mm 的百分表或分度值為0.001 mm的千分表）可按不同精度要求選用。量表測桿的端部鑲硬質合金片，經研磨光潔度達▽10以上。百分表按照GB1219～85檢定規程：千分表按JB1079～75檢定標準，檢定合格。從圖上可以看出，當蝶式引伸儀上、下刀口緊卡在試件上時。在試件受力所產生的軸向位移，使活動下刀口繞中點轉動，由于杠桿比為1:1，使量表反映出軸向位移數值來。從構造原理可知，蝶式引伸儀對應變測量的靈敏度是可變的，靈敏度隨標距的增大而提高，但此時儀器的量程變小，因為量表的量程是一定的。四、蝶式引伸儀(主要規格 1、夾持試件最大尺寸：圓柱試件直徑0－40mm板狀試件厚度δ0－40mm。 2、標距尺寸范圍：30－80mm；30－120mm；30－250mm。 3、配用量表：百分表：測量范圍：0－3mm 分度值：0.01mm 千分表：測量范圍：0－1mm 分度值：0.001mm 4、配用表精度等級：1級五、使用方法 1、根據使用和實際需要，決定標距值和選用量表。 2、調整正上刀口的位置，使上、下刀口間的距離等于標距值。 3、松開緊固螺釘調整量表位置，使上刀口底面與底板上定位螺釘接觸，頂尖與量表平面接觸。測拉伸變形時，量表起始位置應在指針正向行程0.1mm以上。需注意，緊固量表時，要保證量表測桿能上下運動自如，不被卡住。入系重復使用，則不需每次試驗都要調整量表位置。 4、握住蝶式引伸儀，壓縮彈簧使兩刀口分開，夾持在試件上，如嫌夾緊力不夠，可調整連接板簧帽。 5、入增加上刀口夾緊力時，需在標桿上使用夾緊架，其位置應盡量靠近上刀口處，夾緊力也可以通過簧帽調整。 6、試件在標距范圍內的伸長兩取兩表數值的平均值進行計算。六、蝶式引伸儀(保養要點 1、蝶式引伸儀是鋁合金材料制做，又配備精密量表，使用時，必須小心輕拿輕放。 2、量測頭、上、下刀口要保持清潔，用后擦凈，涂上防銹油，套上刀口防護罩，放入盒內。 3、蝶式引伸儀的下刀口由兩錐體支承，出廠時已調整好不得隨便調整。 4、蝶式引伸儀在被測試件的變形超過最大量程時，必須卸下，停止使用，以免損壞儀器。 5、當使用簧帽調整彈簧夾緊力時，在儀器使用后，必須把簧帽退回原始位置。公司名稱：滄州首科儀器設備有限公司詳細地址：河北省滄州市獻縣河街鎮工業區88號聯系人：張立衡(銷售部經理）聯系電話： 0317-4590666 傳真號碼： 0317-4590666 手　　機： 15131756889 電子郵箱： 870839188@qq.com 公司網址： http://www.czsk17.com http://www.czskyq.net
