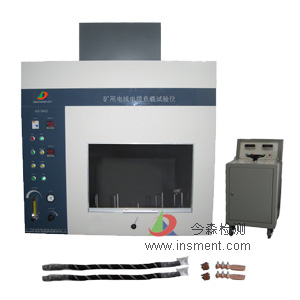

KS-386D礦用電纜負載燃燒試驗機根據MT386-1995《煤礦用阻燃電纜阻燃性的試驗方法和判定規則》標準制造，電纜負載燃燒試驗機用于檢驗MT818-2009《煤礦用電纜》在過載條件下的燃燒特性，電纜負載燃燒試驗機適用于煤礦用阻燃電纜、阻燃電纜接頭等阻燃性試驗。
KS-386D礦用電纜負載燃燒試驗機的主要結構及特點
1 試樣大電流的提供系統
試樣的大電流是由380V電源-可控硅調壓-大功率變壓器降壓，向試樣提供加熱需要的大電流，為使向提供的試樣的電流能有比較正確的讀數，設備設置了10～100A 、100-1000A 、1000-3000A三檔可切換的電流顯示狀態，以能使用戶正確的電流狀態下對試樣重復進行第二次試驗。
2 試樣燃燒需要的噴燈-火焰系統
根據標準的規定，只要火焰強度達到標準的要求，可以用甲烷或丙烷為燃料的噴燈，功率均為500W。用戶在訂購前應考慮購買燃料的狀況，訂購合適的噴燈，隨機有火焰強度校正裝置，用戶在校正噴燈后用校正后的流量對試樣進行試驗就可。
甲烷燃燒不用壓縮空氣，丙烷燃燒需要壓縮空氣，用戶選擇丙烷噴燈時，需提明現場是否有壓縮空氣源。
3 控制系統和燃燒箱
控制箱內集中了可控硅調壓系統、試樣溫控系統、電流過載保護系統。
下部支撐架用不銹鋼制作，一方面箱體在燃燒時大量的含氯的氣體狀態下有較長的使用壽命，另一方面試樣在大電流的狀態下，箱體不至于產生渦流而發熱。
KS-386D礦用電纜負載燃燒試驗機主要技術參數：
|
工作電壓
|
AC 380V±10% 50HZ
|
|
燃燒箱尺寸
|
寬 1120mm × 深 520mm × 高 1250mm ，排氣孔Φ 100mm
|
|
電控箱尺寸
|
1100×525×400mm
|
|
負載電流
|
可選擇10～100A 100-1000A 1000-3000A
|
|
測溫范圍
|
K型熱電偶0～1200℃
|
|
溫控表顯示范圍
|
0～999.9℃
|
|
電流變壓器功率
|
30KW
|
|
噴燈
|
用戶可選擇甲烷或丙烷燃料噴燈，有火焰強度校正裝置 功率：500W，噴燈高度可調，噴燈角度：90°，材質為H62黃銅
|
|
計時器
|
0~99.99S/M/H可任意設定
|
|
燃氣
|
天然氣或者甲烷（甲烷含量應達95%以上）
|
|
燃氣流量計
|
10-1000mL/min
|
|
火焰
|
火焰外焰高度為125±10mm，內焰高度為75±5mm。 點火為自動高壓點火
|
|
燃燒時間
|
設定燃燒時間達到預設時間時，機器會自動停止點火，同時斷開通過試樣的電流。此時儀器并發出報警聲，以方便續燃時間。續燃時間可隨意，點擊面板上暫停按鈕即可
|
|
試樣夾持裝置
|
由二組支架和夾具組成，支架高度可調
|
* 對用戶場地的要求
用戶需有至少長約4米，寬約2.5米，有30KW380V電源的合適試驗場地。
有壓縮空氣源（如選用丙烷燃燒器）。
有合適的符合安全規范的安放燃氣鋼瓶的場地，并用管道連接到試驗場地。
能排放燃燒產生的廢氣
