5.4米路面彎沉儀專業銷售路面彎沉儀是河北路儀公路儀器有限公司生產的優質產品本儀器適用于測定凈土加載時或以非常慢的速度加載時路面彈性彎沉值,能良好的反映出路面的總體強度。 咨詢電話13703330687

5.4米路面彎沉儀專業銷售路面彎沉儀廣泛用于公路、城市道路，廣場，機場跑道的施工檢查，竣工驗收，質量判定。也可以為教學、設計、科研單位提供可靠的路面分析資料。本儀器適用于測定凈土加載時或以非常慢的速度加載時路面彈性彎沉值,能良好的反映出路面的總體強度。
路面彎沉儀技術參數：
1 總長：3600mm。　　　
2 杠桿比： 2：1
3 支點至前測點長：2400mm。
4 剛度：以軸孔中心為支點，在距支點1200mm處加載200g,其撓度不大于O.05mm。

5.4米路面彎沉儀專業銷售路面彎沉儀適用于路面回彈彎沉值測定，以評價路面的整體強度。 　　
杠桿比：　2：1 　　示值分度：　0.01mm 　　規格：　3.6m,　5.4m, 7.2m 　　
彎沉值就是從整體上反映了路面各層次的整體強度，路基的強度一般用回彈模量來反映。如果彎沉值過大，其變形也就越大，路面各層也 就容易破裂。 彎沉值過大，其原因一般與路面各層的材料性質，厚度，整體性.

5.4米路面彎沉儀專業銷售數顯路面彎沉儀并安裝百分表于彎沉儀的測定桿上，百分表調零，用手指輕輕叩打彎沉儀，檢查百分表是否穩定回零。
2、測定者吹哨發令指揮汽車緩緩前進，百分表隨路面變形的增加而持續向前轉動。當表針轉動到最大值時，迅速度取初讀數。汽車仍在繼續前進，表針反向回轉，待汽車駛出彎沉影響半徑后，吹口哨讓汽車停止。待表針回轉穩定后，再次讀取終讀數。

 5.4米路面彎沉儀專業銷售 數顯路面彎沉儀技術參數： 1. 測量桿: 3600mm, 5400mm 兩種
2. 杠桿比: 2：1
3. 儀器重量: 13kg/19kg

5.4米路面彎沉儀專業銷售 路面彎沉儀/路面回彈彎沉值測定儀操作規程
數顯路面彎沉儀準備工作
1、檢查并保持測定用標準車的車況及剎車性能良好，輪胎內胎符合規定充氣壓力。
2、向汽車車槽中裝載(鐵塊或集料)，并用地中衡測量后軸總質量，符合要求的軸重規定，汽車行駛及測定過程中，軸重不得變化。
3、用新的復寫紙測定輪胎接地面積。
4、檢查彎沉儀百分表測量靈敏情況。

5.4米路面彎沉儀專業銷售一、路面彎沉儀售前服務
1、顧客通過顧客之間相互了解、網站查詢、廣告等了解滄州路儀公路儀器有限公司的基本情況。
2、顧客通過電話、傳真、郵件等方式向滄州路儀公路儀器有限公司市場部咨詢更多情況。
3、滄州路儀公路儀器有限公司熱情接受客戶咨詢及技術交流，為其提供方案咨詢、產品選型、專業采購、行業動態等各種完善的服務。
5.4米路面彎沉儀專業銷售二、路面彎沉儀售中服務
1、物流部門及時安排發貨，貨物準時、安全運達。
2、需上門安裝、調試的設備產品，公司派技術人員到現場指導、安裝，培訓操作人員直到達標達產，顧客滿意為止。
5.4米路面彎沉儀專業銷售三、路面彎沉儀售后服務
1、整機保修一年(易耗品除外)，終身維護，快捷迅速為客戶提供所需配件(人為原因除外)。
2、建立客戶檔案，對客戶實行跟蹤服務。
3、定期培訓。凡本公司經銷商或客戶，因產品升級或新品上市，我公司將根據具體情況隨時安排各種形式統一培訓，或上門指導。

5.4米路面彎沉儀專業銷售同時供應試驗儀器、無損檢測、力學設備、各種試模、各種篩具，混凝土試驗儀器   水泥試驗儀器 無損檢測儀器 公路土工試驗儀器 瀝青試驗儀器 壓力機、拉力機 水泥、混凝土試模類  天平類  其它檢測儀器5.4米路面彎沉儀、彎沉儀、貝克曼梁彎沉儀、路面設計彎沉值、路面彎沉計算、路面彎沉計算公式、落錘式彎沉儀、手持落錘彎沉儀、貝克曼梁彎沉儀、彎沉儀
河北路儀電話03174608382傳真03174608382手機：13703330687QQ：1379916211網址http://www.010yq.com
郵箱：yiqi0687@163.com

5.4米路面彎沉儀專業銷售

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

目的和適用范圍
1.1  本方法適用于測定各類路基路面的回彈彎沉，用以評定其整體承載能力，可供路面結構設計使用。

 1.2  瀝青路面的彎沉以路表溫度20℃時為準，在其他溫度測試時，對厚度大于5cm的瀝青路面，彎沉值應予溫度修正。

2、            引用標準

JTJ059-95《公路路基路面現場測試規程》

3、            儀具與材料

本試驗需要下列儀具與材料：

3.1  標準車：雙軸、后軸雙側4輪的載重車，其標準軸荷載、輪

胎尺寸、輪胎間隙及輪胎氣壓等主要參數應符合表1的要求。測試車可根據需要按公路等級選擇，高速公路、一級公路及二級公路應采用后軸10t的BZZ-100標準車；其他等級公路可采用后軸6t的BZZ-60標準車。

測定彎沉用的標準車參數            表 1

標準軸載等級
 BZZ-100
 BZZ-60

后軸標準軸載P （kN）
 100±1
 60±1

一側雙輪荷載 （kN）
 50±0.5
 30±0..5

輪胎充氣壓力    （Mpa）
 0.70±0.05
 0..50±0.05

單輪傳壓面當量圓直徑（cm）
 21..30±0.5
 19..50±0.5

輪隙寬度
 應滿足能自由插入彎沉儀測頭的測試要求

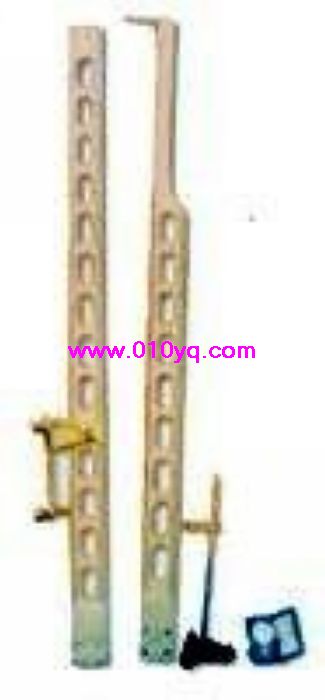

3.2              路面彎沉儀：由貝克曼梁、百分表及表架組成，貝克曼梁

由合金鋁制成，上有水準泡，其前臂（接觸路面）與后臂（裝百分表）長度比為2∶1。彎沉儀長度有兩種:一種長3.6m,前后臂分別為2.4m和1.2m;另一種加長的彎沉儀長5.4m,前后臂分別為3.6m和1.8m.當在半剛性基層瀝青路面或水泥混凝土路面上測定時,宜采用長度為5.4m的貝克曼梁彎沉儀,并采用BZZ-100標準車.彎沉采用百分表量得,也可用自動記錄裝置進行測量.

3.3  接觸式路表溫度計:端頭為平頭,分度不大于1℃.

3.4  其他:皮尺、口哨、白油漆或粉筆、指揮旗等.

4、            試驗方法

4.1  準備工作

（1）         查并保持測定用標準車的車況及剎車性能良好,輪胎內胎符合規定充氣壓力.

（2）    汽車車槽中裝載(鐵塊或集料),并用地中衡或野外承重測試儀稱量后軸總質量,符合要求的軸重規定,汽車行駛及測定過程中,軸重不得變化.

（3）    測定輪胎接地面積:在平整光滑的硬質路面上用千斤頂將汽車后軸頂起,在輪胎下方鋪一張新的復寫紙,輕輕落下千斤頂,即在方格紙上印上輪胎印痕,用求積儀或數方格的方法測算輪胎接地面積,準確至0.1cm2。

（4）    查彎沉儀百分表測量靈敏情況。

（5）    在瀝青路面上測定時，用路表溫度計測定試驗時氣溫及路表溫度（一天中氣溫不斷變化，應隨時測定），并通過氣象臺了解前5d的平均氣溫（日最高氣溫與最低氣溫的平均值）。

（6） 記錄瀝青路面修建或改建時材料、結構、厚度、施工及養護等情況。

4.2  路基路面回彈彎沉測試步驟

（1） 測試路段布置測點，其距離隨測試需要而定。測點應在路面行車車道的輪跡帶上，并用白油漆或粉筆劃上標記

（2） 將試驗車后輪輪隙對準測點后約3—5cm處的位置上。

（3） 將彎沉儀插入汽車后輪之間的縫隙處，與汽車方向一致，梁臂不得碰到輪胎，彎沉儀測頭置于測點上（輪隙中心前方3—5cm處），并安裝百分表于彎沉儀的測定桿上，百分表調零，用手指輕輕叩打彎沉儀，檢查百分表是否穩定回零。

 彎沉儀可以是單側測定，也可以是雙側同時測定。

（4） 測定者吹哨發令指揮汽車緩緩前進，百分表隨路面變形的增加而持續向前轉動。當表針轉動到最大值時，迅速讀取初讀數L1。汽車仍在繼續前進，表針反向回轉，待汽車駛出彎沉影響半徑（約3m以上）后，吹口哨或揮動指揮紅旗，汽車停止。待表針回轉穩定后，再次讀取終讀數L2。汽車前進的速度宜為5Km/h左右。

4.3  彎沉儀的支點變形修正

（1）    當采用長度為3.6m的彎沉儀對半剛性基層瀝青路面、水泥混凝土路面等進行彎沉測定時，有可能引起彎沉儀支座處變形，因此測定時應檢驗支點有無變形。此時應用另一臺檢驗用的彎沉儀安裝在測定用彎沉儀的后方，其測點架于測定用彎沉儀的支點旁。當汽車開出時，同時測定兩臺彎沉儀的彎沉讀數，如檢驗用彎沉儀百分表有讀數，即應該記錄并進行支點變形修正。當在同一結構層上測定時，可在不同位置測定5次，求取平均值，以后每次測定時以此作為修正值。支點變形修正的原理如圖1所示。

（2） 當采用長度為5.4m的彎沉儀測定時，可不進行支點變形修正。

圖1彎沉儀支點變形修正原理

5、結果計算及溫度修正

5.1  路面測點的回彈彎沉值依式（1）計算：

LT=（L1-L2）×2             （1）

 式中：LT——在路面溫度T時的回彈彎沉值（0.01mm）；

L1——車輪中心臨近彎沉儀測頭時百分表的最大讀數（0.01mm）；

L2——汽車駛出彎沉影響半徑后百分表的最終讀數（0.01mm）。

5.2  當需要進行彎沉儀支點變形修正時，路面測點的回彈彎沉

值按式（2）計算。

LT=（L1-L2）×2+（L3-L4）×6             （2）

 式中：L1——車輪中心臨近彎沉儀測頭時測定用彎沉儀的最大讀數（0.01mm）；

L2——汽車駛出彎沉影響半徑后用彎沉儀的最終讀數（0.01mm）；

L3——車輪中心臨近彎沉儀測頭時檢驗用彎沉儀的最大讀數（0.01mm）；

L4——汽車駛出彎沉影響半徑后檢驗用彎沉儀的終讀數（0.01mm）。

注：此式適用于測定用彎沉儀支座處有變形，但百分表架處路面已無變形的情況。

5.3  瀝青面層厚度大于5cm的瀝青路面，回彈彎沉值應進行溫

度修正，溫度修正及回彈彎沉的計算宜按下列步驟進行。

（1） 測定時的瀝青層平均溫度按式（3）計算：

T=（T25+Tm+Te）/ 3                 （3）

 式中：T——測定時瀝青層平均溫度（℃）；

T25——根據T0由圖2決定的路表下25mm處的溫度（℃）；

Tm——根據T0由圖2決定的瀝青層中間深度的溫度（℃）；

Te——根據T0由圖2決定的瀝青層底面處的溫度（℃）。

圖2中T0為測定時路表溫度與測定前5d日平均氣溫的平均值之和（℃），日平均氣溫為日最高氣溫與最低氣溫的平均值。

圖（2）   瀝青層平均溫度的決定

注：線上的數字為從路表下的不同深度（mm）

（2） 采用不同基層的瀝青路面彎沉值的溫度修正系數K，根據瀝青層平均溫度T及瀝青層厚度，分別由圖（3）及圖（4）求取。圖（3）路面彎沉溫度修正系數曲線（適用于粒料基層及瀝青穩定基層）

（3） 瀝青路面回彈彎沉按式（4）計算：

圖（4）路面彎沉溫度修正系數曲線（適用于無機結合料穩定的半剛性基層）

L20 =LT × K                     （4）

式中：K——溫度修正系數；

L20——換算為20℃的瀝青路面回彈彎沉值（0.01mm）；

LT——測定時瀝青面層內平均溫度為T時的回彈彎沉值（0.01mm）。

b)      按式（5）計算每一個評定路段的代表彎沉：

Lr=L+ZaS                       （5）

式中：Lr——一個評定路段的代表彎沉（0.01mm）；

L——一個評定路段內經各項修正后的各測點彎沉的平均值（0.01mm）；

S——一個評定路段內經各項修正后的全部測點彎沉的標準差（0.01mm）；

Za——與保證率有關的系數，采用下列數值：

高速公路、一級公路           Za=2.0

二級公路                     Za=1.645

二級以下公路                 Za=1.5

5、            報告

報告應包括下列內容：

（1） 彎沉測定表、支點變形修正值、測試時的路面溫度及溫度修正值。

    （2） 每一個評定路段的各測點彎沉的平均值、標準差及代表彎沉
