過電壓保護器的選型

第一步、確定電壓等級。最好依據系統標稱電壓（即通常說的母線電壓）來選擇。常見系統標稱電壓就三種，6kV、10kV、35kV。其它電壓等級僅偶爾會出現。

第二步、確定結構特征。有間隙優于無間隙，但高原用（海拔2000m以上）除外。   阻容結構優于氧化鋅結構，但電容保護用除外。

第三步、確定保護對象。 A型為弱絕緣類保護（如保護電動機，有的廠家稱D型）    B型為常規電器類保護（如保護變壓器，有的廠家稱S型、Z型或P型）   C型為大能量沖擊類保護（如保護電容器，有的廠家稱R型）

第四步、確定使用場所。戶內型：用于開關柜內，要求尺寸小、中性點絕緣好。   戶外型：用于站內露天，要求尺寸大、防污閃能力高。   其它注意事項。    名稱上：也有的廠家稱過電壓吸收器、組合式避雷器等。   型號上：無統一國標，能否通用主要看產品結構特征是否相同。

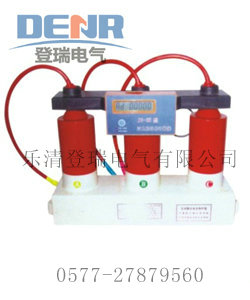

TBP-B-12.7/131-J過電壓保護器作用

組合式過電壓保護器采用三相四柱組合式結構，適用于35KV及以下電力系統，是限制雷電過電壓和操作過電壓的一種先進的保護電器。主要用于保護發電機、變壓器、開關、母線、電動機等電氣設備的絕緣免受過電壓的損害，它具有動作快、伏安特性平坦、殘壓低、性能穩定、組裝維護方便等優點。對于相間和相地過電壓都能起到有效的保護作用. TBP-B-12.7/131-J過電壓保護器用過電壓動作計數器是對產品工作狀況進行實時及累計計數的裝置。與組合式過電壓保護器配套使用，可以詳細監視所保護線路的狀況，預知事故前異常情況，達到分析異常動作原因，預防事故發生的作用,35KV過電壓保護器可以裝過電壓再線監測儀,過電壓在線監測儀是以高性能嵌入式單片機為核心、高性能數碼管顯示、面板安裝，與35KV組合式過電壓保護器配套使用，能夠循環顯示各相動作的日期、時間和次數，能滿足無人值守的要求。



TBP-B-12.7/131-J過電壓保護器安裝方法

TBP防雷過電壓保護器安裝注意事項: 過電壓保護器安裝前首先核對保護器型號、電壓等級是否正確，無誤后方可安裝。安裝時，先將過電壓保護器用螺栓固定在安裝底座上，然后將接地相（D相）可靠接地，對應的A、B、C相高壓引線分別固定在相應的高壓接線端子上。過電壓保護器距離被保護設備不要太遠，否則影響保護水平。正面向外，以便于平時檢查。合作支持： 電氣設備網
