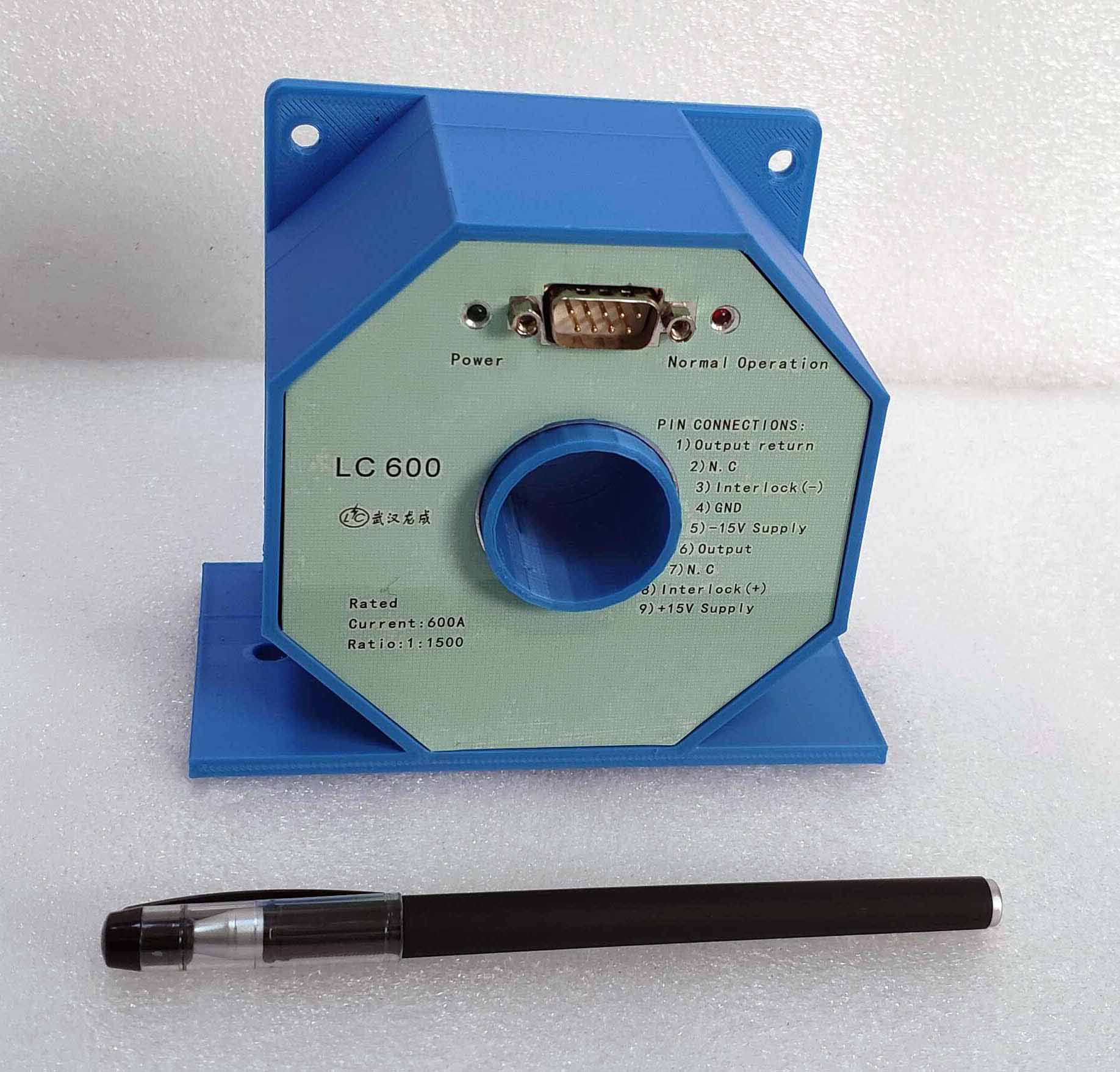

LC 600 磁通門電流傳感器

LC 600 高精度電流傳感器磁通門電流傳感器張丹 180、6400、5625 基于零磁通技術，采用精密的電子線路和嚴謹的屏蔽結構制作而成，從而使傳感器在全帶寬范圍內擁有比較高的增益和測量精度。性能特點：應用域： 1、原、副邊隔離測量 1、計量檢測 2、出色的線性度和準確度 2、電流測量 3、強抗電磁干擾能力 3、儀器儀表 4、寬頻帶和低響應時間 4、電力控制 5、新能源電氣性能：（25°環境下，供電±15V）項目符號測試條件小值典型值大值單位原邊額定直流電流 IPN DC -600 +600 Adc 原邊額定交流電流 IPN 424 Aac 原邊電流范圍 IPM -720 +720 Adc 工作電壓 VC ±14.2 ±15 ±15.8 V 功耗電流 IPWR 原邊額定電流 ±30 ±430 ±510 mA 電流變比 KN 輸入：輸出 1500:1 額定輸出電流 ISN 原邊額定電流 -0.4 +0.4 A 測量電阻 RM 見圖 1 0 2.5 10 Ω 精度測試：項目測試條件小值大值單位直流精度 50 ppm 比例誤差 50Hz 100 ppm 線性度 3 ppm 溫度系數 1 ppm/K 穩定性 1 ppm/month 零點失調電流 25oC 2（用戶可調） ppm 動態響應時間 di/dt=100A/us, 1 us 上升至 90%I PN 電流變化率 — 100 A/us 頻帶寬度（-3dB）— 100 kHz 零點失調電流全溫度范圍 ±5 μA
