法蘭式金屬硬密封蝶閥

這真不是您需要的產品？
品　　牌：
東洋

直接提問 | 回首頁搜
出廠價：
200 元/臺

主要規格：
DN100

用　　途：
水系統

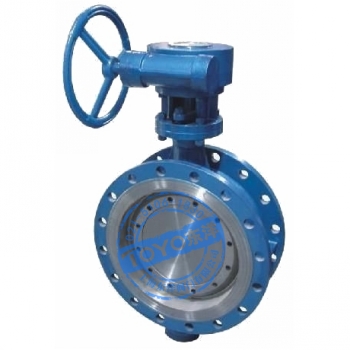

法蘭式金屬硬密封蝶閥

本蝶閥采用的是三維偏心原理設計，是在原有的雙偏心基礎上增加了一個獨特的偏心，不僅利用了原有的凸輪效應，而且完全消除了90度旋轉中閥板與密封圈之間的全部磨擦。
通過優化了蝶板密封面與閥座密封圈之間接觸角的特性，閥門接觸角大于鎖定錐角范圍。從幾何形狀看，排除了蝶板卡死的可能性，從而確保閥門開關所需扭矩。蝶板密封面可以鑲不銹鋼密封圈或在蝶板上直接堆焊不銹鋼或硬質合金，可確保閥門在各種用途包括高溫和不潔工況下耐用。

主要零件材料：

零件名稱	材料
閥體	鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	不銹鋼與耐高溫石棉板組合成多層次
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨

D3（6、9）43H-6～10（C、P、R、V）系列連接尺寸：

公稱通徑DN	外形尺寸												連接尺寸
	L		H	D343H			D643H			D943H			PN0.6MPa			PN1.0MPa
	短	長	H	H 1	A 1	B 1	H 2	A 2	B 2	H 3	A 3	B 3	D	D 1	z-d	D	D 1	z-d
50	108	150	112	350	180	200	605	245	72	530	250	255	140	110	4-14	165	125	4-18
65	112	170	115	370	180	200	625	245	72	550	250	255	160	130	4-14	185	145	4-18
80	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18
100	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18
125	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18
150	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22
200	152	230	208	605	270	280	850	250	170	775	300	315	320	280	12-18	340	295	8-22
250	165	250	243	680	270	280	925	250	170	945	300	315	375	335	12-22	395	330	12-22
300	178	270	283	800	380	420	1035	450	220	1070	300	315	440	395	12-22	445	400	12-22
350	190	290	310	835	380	420	1070	450	220	1140	300	315	490	445	16-22	505	460	16-22
400	216	310	340	915	450	470	1190	450	280	1210	300	315	540	495	16-22	565	515	16-26
450	222	330	380	960	450	470	1250	650	280	1335	575	714	595	550	16-22	615	565	20-26
500	229	350	410	1020	480	490	1295	650	280	1415	575	714	645	600	20-22	670	620	20-26
600	267	390	470	1225	640	660	1455	850	380	1605	656	810	755	705	20-26	780	725	20-30
700	292	430	550	1355	640	660	1585	850	380	1844	656	810	860	810	24-26	895	840	24-30
800	318	470	640	1470	640	660	1700	1250	380	2040	656	810	975	920	24-30	1015	950	24-33
900	330	510	710	1545	850	900	1865	1250	380	2255	785	863	1075	1020	24-30	1115	1050	28-33
1000	410	550	770	1795	850	900	2015	1500	580	2380	785	863	1175	1120	28-30	1230	1160	28-36
1200	470	630	890	1965	850	900	2226	1500	580	2640	785	863	1405	1340	32-33	1455	1380	32-39
1400	530	710	920	2380						2886			1630	1560	36-33	1675	1590	36-42
1600	600	790	1085	2956						3156			1820	1760	40-33	1915	1850	40-54
1800	670	870	1230	3221						3421			2045	1970	44-42	2115	2020	44-54
2000	760	950	1350	3485						3685			2265	2180	48-48	2325	2230	44-54

D3（6、9）43H-16～25（C、P、R、V）系列連接尺寸：

通徑DN	外形尺寸												連接尺寸
	L		H	D343H			D643H			D943H			PN1.6MPa			PN2.5MPa
	短	長	H	H 1	A 1	B 1	H 2	A 2	B 2	H 3	A 3	B 3	D	D 1	z-d	D	D 1	z-d
50	108	150	112	350	180	200	605	245	72	530	250	255	165	125	4-18	165	125	4-18
65	112	170	115	370	180	200	625	245	72	550	250	255	185	145	4-18	185	145	8-18
80	114	180	120	380	180	200	645	245	72	565	250	255	200	160	8-18	200	160	8-18
100	127	190	138	420	180	200	675	355	92	600	250	255	220	180	8-18	235	190	8-22
125	140	200	164	460	180	200	715	355	92	640	250	255	250	210	8-18	270	220	8-16
150	140	210	175	555	270	280	800	355	92	705	300	315	285	240	8-22	300	250	8-16
200	152	230	208	605	270	280	850	250	170	775	300	315	340	295	12-22	360	310	12-26
250	165	250	243	680	270	280	925	250	170	945	300	315	405	355	12-26	425	370	12-30
300	178	270	283	800	380	420	1035	450	220	1070	300	315	460	410	12-26	485	430	16-30
350	190	290	310	835	380	420	1070	450	220	1140	300	315	520	470	16-26	555	490	16-33
400	216	310	340	915	450	470	1190	450	280	1210	300	315	580	525	16-30	620	550	16-36
450	222	330	380	960	450	470	1250	650	280	1335	575	714	640	585	20-30	670	600	20-36
500	229	350	410	1020	480	490	1295	650	280	1415	575	714	710	650	20-33	730	660	20-36
600	267	390	470	1225	640	660	1455	850	380	1605	656	810	840	770	20-36	845	770	20-39
700	292	430	550	1355	640	660	1585	850	380	1844	656	810	910	840	24-36	960	875	24-42
800	318	470	640	1470	640	660	1700	1250	380	2040	656	810	1025	950	24-39	1085	990	24-48
900	330	510	710	1545	650	900	1865	1250	380	2255	785	863	1125	1050	28-39	1185	1090	28-48
1000	410	550	770	1795	650	900	2015	1500	580	2380	785	863	1255	1170	28-42	1320	1210	28-56
1200	470	630	890	1965	650	900			580	2640	785	863	1485	1390	32-48	1530	1420	32-56
1400	530	710	920	2380						2886	?	?	1685	1590	36-48	1755	1640	36-62
1600	600	790	1085	2956						3156	?	?	1930	1820	40-56	1975	1860	40-62
1800	670	870	1230	3221						3421	?	?	2130	2020	44-56	2195	2070	44-70
2000	760	950	1350	3485						3685	?	?	2325	2230	48-62	2425	2300	48-70

D3（6、9）43H-40（C、P、R、V）系列連接尺寸：

公稱通徑DN	外形尺寸												連接尺寸
	L		H	D343H			D643H			D943H			PN4.0MPa
	短	長	H	H 1	A 1	B 1	H 2	A 2	B 2	H 3	A 3	B 3	D	D 1	z-d
50	108	150	112	350	180	200	605	355	92	530	250	255	125	165	4-18
65	112	170	115	370	180	200	625	355	92	550	250	255	145	185	8-18
80	114	180	120	380	180	200	645	355	92	565	250	255	160	200	8-18
100	127	190	138	420	180	200	675	550	138	600	250	255	190	235	8-22
125	140	200	164	460	180	200	715	550	138	640	250	255	220	270	8-26
150	140	210	175	555	270	280	800	550	138	705	300	315	250	300	8-28
200	152	230	208	605	270	280	850	550	138	775	300	315	320	375	12-30
250	165	250	243	680	270	280	925	450	220	945	300	315	385	450	12-33
300	178	270	283	800	380	420	1035	450	220	1070	300	315	450	515	16-33
350	190	290	310	835	380	420	1070	650	280	1140	300	315	510	580	16-36
400	216	310	340	915	450	470	1190	650	280	1210	300	315	585	660	16-39
450	222	330	380	960	480	490				1335	575	714	610	685	20-39
500	229	350	410	1020	480	490				1415	575	714	670	755	20-42
