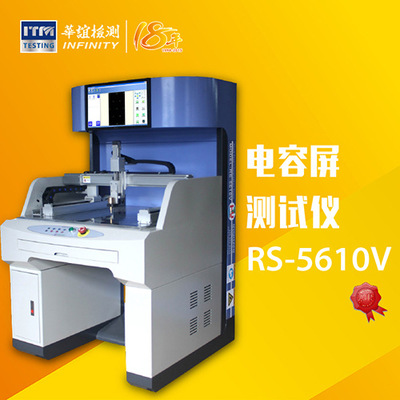

電容屏測試儀RS-5610V

這真不是您需要的產品？
品　　牌：
華誼創鴻

直接提問 | 回首頁搜
出廠價：
0

主要規格：
950*1050*1520mm

用　　途：
適合于各種電容式、紅外式觸摸屏模組TP、手機整機、平板電腦、電子書、電子詞典等產品觸摸屏做點擊劃性測試

產品說明：本公司自行研發制造的觸摸屏測試機手機屏幕點擊劃線測試筆記本電容屏檢測機是集運動控制、數據采集、分析統計技術于一體的高科技產品，其核心是電腦控制之[觸摸屏點擊劃線控制系統]程序。本產品具有功能強、編程簡單、操作方便、價格低等優點。適用于CTP觸摸屏、紅外屏、整機制造商（手機、平板電腦等）產品研發、產品檢測用。應用領域： 1、觸摸屏測試機手機屏幕點擊劃線測試筆記本電容屏檢測機滿足CTP屏廠產線測試，更換不同通信協議端口，可快速實現不同IC之屏測試；滿足手機、平板電腦等整機測試，通過WIFI傳輸測試數據給電腦軟件進行數據采集、分析、統計，并生成PDF 測試報表； 2、點擊精度測試—根據客戶不同要求，在測試區域內任意位置設置多點點擊，測試每個點的位置偏差，并支持兩點同時點擊，真實地檢測出產品的處理能力及精準度； 3、劃線線性度測試---支持平行線、垂直線、對角線、圓弧等多種圖像來檢測產品的線性偏差。可在測試區域內任意設置線距、線數及弧度的大小，并支持兩點同時劃線、兩點劃圓等多種測試方式，達到更精確的體現產品的特性； 4、靈敏度測試---可設定不同的劃線軌跡，實現接觸式劃線或非接觸式劃線，觸筆離產品的高度可按設定調節，并能自動找出觸控高度； 5、坐標抖動測試---在測試區域內可設置多種測試圖形，并對每個點的數據進行多次讀取，并計算出偏差值； 6、劃線可靠性測試---在測試區域內設置多種測試圖形，并按特定的時間及順序進行劃線，判定在測試過程中是否有斷線現象； 7、信噪比測試---通過對產品多點點擊測試，采集IC采集的信號值并計算信噪比；（需IC協議支持） 8、報點頻率測試---在測試區域中心位置觸控產品，多次采集數據，計算出產品發出數據的頻率； 9、響應時間測試---在測試區域內任意位置點擊，通過控制觸控并采集計算出產品的響應時間，支持多點響應時間測試； 10、功耗測試---通過高精度毫瓦級功耗測試模塊測試出產品的靜態及動態功耗；（需IC協議支持） 11、強大的數據庫功能，能快速的對采集回來的數據進行分析統計，實現圖形與數據鏈接，自動生成各種測試報告，此報告格式可根據客戶要求改動； 12、觸摸屏測試機手機屏幕點擊劃線測試筆記本電容屏檢測機具有軟件防呆能力、權限設置、一鍵式測試，操作簡易，測試完畢可根據設定指標（偏差值）自動判定PASS OR FAIL；產品特點： 1、客戶提供觸摸數控IC之工作通信協議，即可采集、分析、統計紅外觸摸屏之點擊精度、劃線精度、靈敏度、坐標抖動、報點頻率、響應時間等性能，客戶提供觸摸數控IC之底層通信協議，即可完成信噪比測試測試，兼容多家品牌IC，如Cypress(賽普拉斯)、Atmel(愛特梅爾)、敦泰(Focaltech)、melfas、pixcir、Elan、leadis、SSL、Avago、senteli、Hiamx、Synopsys、匯頂科技等。 2、滿足CTP屏精度測試、抖動測試、線性度測試、靈敏度測試、長時間劃線測試、長時間點擊測試； 3、強大的測試軟件：軟件根據觸摸屏常用的測試方法，預置了多種測試方法，客戶只需要輸入觸摸屏的尺寸W&L，選擇測試方法(如精度測試、線性度測試等)即可測試，無需每次編輯； 4、XYZ三軸采用日本松下伺服電機驅動，日本THK精密滾珠螺桿+雙THK線性導軌傳動，高速低噪聲，耐久使用；定位精準,重復精度≤0.01mm為業內最高。 5、軟件精準定位功能：可通過X1、X2、Y2三個點精準定位試樣，一次設定保存后，同規格樣品無需再次校對定位，效率更率，精度更高。 6、雙工位輪流測試式設計，可選用真空吸附CTP屏，加快了測試速度，節省換屏和夾裝時間。 7、設備一體式結構設計，充分考慮到人體工程易操作性，布局合理，將干擾源降到最低。技術參數：型號 RS-5610V 測試樣品 CTP屏1pcs或2pcs（可以單獨測，也可以兩塊屏輪流測試） X軸移動范圍 0~320mm Y軸移動范圍 0~250mm Z軸移動范圍 0～50mm 定位精度控制 ±0.001mm(±0.00004") X-Y軸重復定位精度 ≤0.01mm(≤0.0004") X-Y軸移動速度 0~500mm/sec Z軸移動速度 0～200mm/sec Z軸重復定位精度 ±0.02mm 一體式砝碼荷重 30g,150g,250g 測頭直徑 3~ 15mm可更換模擬&數字供電電壓范圍 DC1.2V~5V 模擬&數字供電電壓精度 ±0.02V 功耗電流檢測范圍 0～500mA 功耗電源檢測精度 ±1mW 數據采集頻率 100kHz、200kHz、400kHz可設通訊協議 IIC總線、串口、USB（客戶提供通訊協議，制作通訊板采集數據）主機體積 W830*D900*H1450mm 重量約280kg 電源 1∮,AC220V, 10A 主營業務: 拉力試驗機系列、手機壽命檢測試驗機系列、包裝家私類檢測試驗機系列、橡膠試驗機,塑膠試驗機,膠帶試驗機系列、環境類檢測試驗機系列等主營產品: 拉力機、拉力試驗機、電子拉力試驗機、數顯拉力試驗機萬能材料試驗機、材料試驗機、微電腦拉力試驗機、桌上型拉力試驗機、桌上型電子拉力試驗機、手機跌落試驗機、手機滑蓋試驗機、手機翻蓋試驗機、點擊劃線試驗機、觸摸屏點擊劃線試驗機、按鍵壽命試驗機、按鍵試驗機、三軸按鍵壽命試驗機、全自動按鍵試驗機、跌落試驗機、跌落臺、紙箱抗壓試驗機、經濟型紙箱抗壓試驗機、伺服控制紙箱抗壓試驗機、全自動扭力試驗機、扭力試驗機、轉軸壽命試驗機、全自動轉軸壽命試驗機、全自動插拔力試驗機、插拔試驗機等聯系方式：公司網址：www.hytester.com 公司電話；0769-83428055 公司傳真：0769-83428065 全國統一熱線：400-002-8055 售后服務熱線：0769-83428055-805 公司郵箱：dghuayi88@163.com 公司新浪微博：weibo.com/hychtech 工廠地址：廣東省東莞市橋頭鎮橋新東路32號
