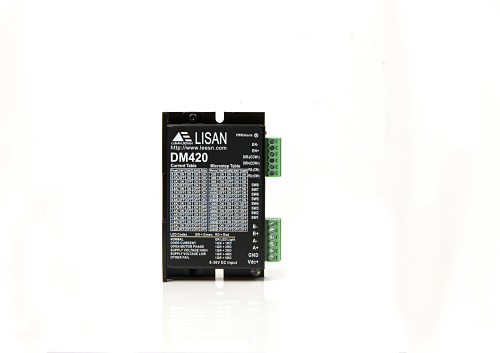

DM420兩相步進電機驅動器深圳步進馬達控制器生產廠家

這真不是您需要的產品？
品　　牌：
立三

直接提問 | 回首頁搜
出廠價：
199

主要規格：
DM420

用　　途：
調試定位器電機驅動器

一. 概述 DM420是深圳市立三機電有限公司新推出的數字式兩相步進電機驅動器，采用PI控制算法，低噪音，低振動，低發熱，低中高速運行都很平穩，性能優越，適合驅動中小型的任何2.2A 相電流以下的兩相或四相混合式步進電機。可通過撥碼開關選擇運行電流和細分，有 16 種細分，16 種電流供選擇，具有過壓、欠壓報警，相電流過流保護，馬達相位開路檢測，其輸入控制信號均采用光電隔離。內置自運行模式，可以通過跳線設置受控自運行及持續自運行模式，有SW5-SW8設置自運行速度，也可由外部信號控制自運行時的啟動和停止以及電機的正反轉。脈沖，方向，和使能端都有恒流和反向保護，可以直接接 4-28V 的信號電平。驅動器內置自動半流，極大地減小了電機發熱。二. 特性 1) PI 控制算法，低噪音，低振動，低發熱； 2) 信號輸入：?jiǎn)味耍}沖+方向及雙脈沖； 3) 內置微細分 4) 供電：最大可達DC36V； 5) 電流設定方便，16檔可選，輸出電流峰值可達 2.2A； 6) 靜止 1S后電流減半 7) 可驅動 4，6，8線兩相步進電機，對不同電機具有參數自動整定功能； 8) 出廠默認最高細分128,16檔可調，可根據客戶要求定制； 9) 光隔離差分信號輸入，輸入脈沖頻率最大300KHz； 10) 具有過壓、欠壓報警，相電流過流保護，馬達相位開路檢測等功能； 11) 脈沖，方向和使能端子都有恒流輸入功能，可以直接連接輸入信號，而不用外加串聯電阻降壓限流保護。 12) 高可靠性：采用多層板和表面貼封，功率器件留有足夠余量；電氣指標 說明 DM420 最小值典型值最大值單位輸出電流(峰值) 0.2 - 2.2 A 供電電壓 8 24 36 VDC 控制信號電流 6 10 16 mA 步進脈沖頻率 0 - 300 KHz 步進脈沖寬度 2 - - us 方向信號寬度 100 - - us 欠壓保護點 - 7.5 - VDC 過壓保護點 - 42 - VDC 驅動器初始化時間 2 - - s 絕緣電阻 500 MΩ 二、環境指標 冷卻方式自然冷卻或強制風冷使用環境場 合不能放在其它發熱的設備旁，要避免粉塵、油污、腐蝕性氣體、濕度太大及強振動場所，禁止有可燃?xì)怏w和導電灰塵；溫度 0——+50℃ 濕度 40—90%RH 振動 10~55Hz/0.15mm 保存溫度 -20℃～65℃ 重量 180克三、接口描述 1、控制信號接口名稱 功能 PUL+(CCW+) 脈沖輸入信號：脈沖有效沿可調，默認脈沖上升沿有效；為了可靠響應脈沖信號，脈沖寬度應大于1.2μs。輸入電壓范圍：5~24v. 雙脈沖模式下：CCW PUL-(CCW-) DIR+(CW+) 方向輸入信號：高/低電平信號，為保證電機可靠換向，方向信號應先于脈沖信號至少5μs建立。電機的初始運行方向與電機繞組接線有關，互換任一相繞組（如A+、A-交換）可以改變電機初始運行的方向雙脈沖模式下：CW DIR-(CW-) ENA+(ALM+) 使能控制信號，此輸入信號用于使能或禁止驅動器輸出。ENA接低電平（或內部光耦導通）時，驅動器將切斷電機 各相的電流使電機處于自由狀態，不響應步進脈沖。當不需用此功能時，使能信號端懸空即可。輸入電壓范圍：3.3~28v 可根據客戶要求設置為報警輸出端或者自運行速度調節輸出端 ENA-(ALM-) 2、功率接口名稱 功能 GND 直流電源地 VDC 直流電源正，范圍+8V—+36V，推薦+24V A+、A- 電機A相繞組 B+、B- 電機B相繞組四、撥碼開關設定撥碼開關設置 2、靜止電流設定脈沖信號停止1秒后電流自動減半，發熱量理論上減至25％。安裝說明： 1）安裝設計時，需要考慮接線端子大小和散熱所需空間； 2）驅動器的可靠工作溫度通常在 60℃以?xún)?nèi)，電機工作溫度為 80℃以?xún)?nèi) 3）安裝驅動器時請采用豎著側面安裝，使散熱齒形成較強的空氣對流；必要時機內靠近驅動器處裝風扇，強制散熱，保證驅動器在可靠工作溫度范圍內工作。接線說明 DM420 驅動器能驅動四線、六線或八線的兩相/四相電機。注意： 1）不同的電機對應的顏色不一樣，使用時以電機資料說明為準，如 35與 42型電機線顏色是有差別的。 2）相是相對的，但不同相的繞組不能接在驅動器同一相的端子上（A+、A-為一相，B+、B-為另一相），若電機轉向與期望轉向不同時，僅交換 A+、A－的位置即可。 3）本驅動器只能驅動兩相混合式步進電機，不能驅動三相和五相步進電機。 4）判斷步進電機串聯或并聯接法正確與否的方法：在不接入驅動器的條件下用手直接轉動電機的軸，如果能輕松均勻地轉動則說明接線正確，如果遇到阻力較大和不均勻并伴有一定的聲音說明接線錯誤。
