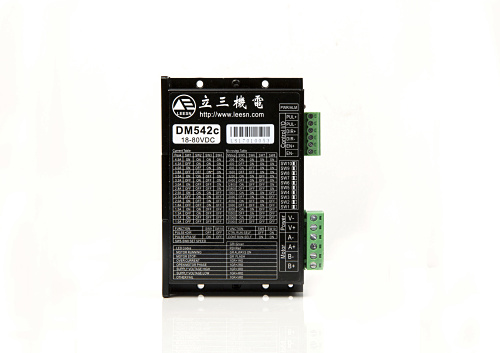

立三DM542c兩相步進電機驅動器深圳步進馬達驅動生產工廠

這真不是您需要的產品？
品　　牌：
立三

直接提問 | 回首頁搜
出廠價：
0

主要規格：
DM542c

用　　途：
步進電機驅動

1、概述 DM542c是深圳市立三機電有限公司新推出的數字式兩相步進電機驅動器，采用PI控制算法，低噪音，低振動，低發熱，低中高速運行都很平穩，性能優越?？赏ㄟ^撥碼開關選擇運行電流和細分，有 16 種細分，16種電流供選擇，具有過壓、欠壓報警，相電流過流保護，馬達相位開路檢測，其輸入控制信號均采用光電隔離。脈沖，方向，和使能端都有恒流和反向保護。此驅動器提供了單、脈沖、受控自運行、持續自運行四種運動模式，在某些場合可以為您最大化節約PLC成本。驅動器內置自動半流，極大地減小了電機發熱。采用內置微細分技術，即使在低細分條件下，也能夠達到高細分的效果，運行平穩，噪音極小。驅動器內部集成了參數自整定功能，能夠針對不同電機自動生成最優運行參數，最大限度發揮電機的性能。 2、特性 1) PI 控制算法，超低噪音，低振動，低發熱，低中高速運行都很平穩； 2) 信號模式：差分/單端，脈沖/方向或雙脈沖；可通過拔碼開關設定自運行及受控自運行，自運行速度設定見速度表； 3) 雙極恒流斬波方式驅動、微步控制、電源損耗低效率高； 4) 供電：最大可達DC90V； 5) 電流設定方便，16檔可選，輸出電流峰值可達 4.5A； 6) 靜止 1S后電流減半 7) 內置微細分技術并集成了參數自整定功能； 8) 可驅動 4，6，8線兩相步進電機，驅動器上電時自動檢測電機參數，由此可優化電機電流算法和抗共振阻尼算法； 9) 高細分：本機默認出廠細分128細分，16檔可選，如有特需要求，購買前可說明要求最大細分數； 10) 光隔離差分信號輸入，輸入脈沖頻率最大300KHz； 11) 具有過壓、欠壓報警，相電流過流保護，馬達相位開路檢測等功能； 12) 脈沖，方向和使能端子都有恒流輸入功能，可以直接連接輸入信號，而不用外加串聯電阻降壓限流保護。 13) 高可靠性：采用多層板和表面貼封，功率器件留有足夠余量；電氣指標說明 DM542c 最小值典型值最大值單位輸出電流(峰值) 1.0 - 4.5 A 供電電壓 18 50 90 VDC 控制信號電流 5 10 20 mA 步進脈沖頻率 0 - 300 KHz 步進脈沖寬度 2 - - us 方向信號寬度 100 - - us 欠壓保護點 - 17.5 - VDC 過壓保護點 - 95 - VDC 驅動器初始化時間 2 - - s 絕緣電阻 500 MΩ 二、環境指標冷卻方式自然冷卻或強制風冷使用環境場合不能放在其它發熱的設備旁，要避免粉塵、油污、腐蝕性氣體、濕度太大及強振動場所，禁止有可燃氣體和導電灰塵；溫度 0——+50℃ 濕度 40—90%RH 振動 10~55Hz/0.15mm 保存溫度 -20℃～65℃ 重量 270克三、接口描述 1、控制信號接口名稱功能 PUL+(CCW+) 脈沖輸入信號：脈沖有效沿可調，默認脈沖上升沿有效；為了可靠響應脈沖信號，脈沖寬度應大于1.2μs。輸入電壓范圍:3.3~28v. 雙脈沖模式下：CCW PUL-(CCW-) DIR+(CW+) 方向輸入信號：高/低電平信號，為保證電機可靠換向，方向信號應先于脈沖信號至少5μs建立。電機的初始運行方向與電機繞組接有關，互換任一相繞組（如A+、A-交換）可以改變電機初始運行的方向。輸入電壓范圍：3.3~28v 雙脈沖模式下：CW DIR-(CW-) ENA+(ALM+) 使能控制信號，此輸入信號用于使能或禁止驅動器輸出。ENA接低電平（或內部光耦導通）時，驅動器將切斷電機各相的電流使電機處于自由狀態，不響應步進脈沖。當不需用此功能時，使能信號端懸空即可。輸入電壓范圍：3.3~28v. 可根據客戶要求設置為報警輸出端或者自運行速度調節輸出端。 ENA-(ALM-) 2、功率接口名稱功能 GND 直流電源地直流電源正，范圍+18V—+90V，推薦+50V VDC 三、撥碼開關設置撥碼開關設置
