電路板故障診斷儀

這真不是您需要的產品？
品　　牌：

直接提問 | 回首頁搜
出廠價：
0

主要規格：
TESTIT FD20/10

用　　途：

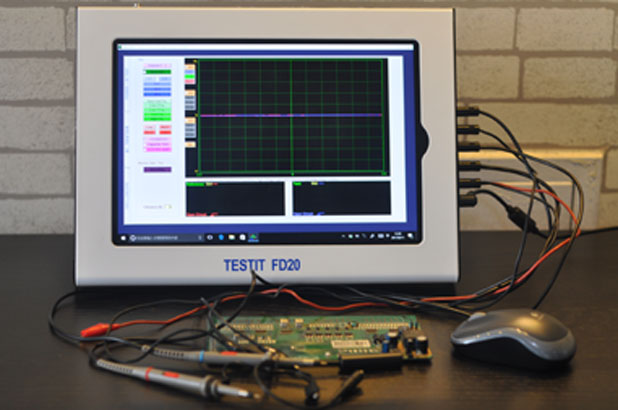

產品簡介故障診斷儀TESTIT FD10、TESTIT FD20是用作查找PCBA電路板故障的裝置，它能很方便地查找出電路板上的故障點。 QQ圖片20160810102224.png 使用簡便儀器輸出有兩個測試探針A、B，兩個參考點夾子a、b。通常先將參考點夾子a連接到金板的地線上，將參考點夾子b連接到被測板的地線上。測試探針A接到金板上，測試探針B接到被測板上。測試探針A和B拾取的VI信號，經過雙通道輸入設備，經過計算整理后，將雙VI曲線同時顯示到電腦的顯示屏上。由此將金板和故障板的相同測試點的VI曲線和等效電路做實時的對比。如果兩條曲線和等效電路形狀符合設定的測試誤差即認定為好點，否則為懷疑點。也可以提前保存好金板的參考值，利用保存的參考值作為對比的依據。操作員只需根據電腦程序提示，依次測量懷疑點。編程方法簡單：輸入金板的照片，標明要測的點的位置，用A探針測量該點的VI曲線并保存。開始測試的步驟是：調出該種板的測試程序，按照照片提示的測試點位置，用B探針測試相應點的VI曲線，如果曲線符合，給出正確響鈴聲，且會自動跳轉到下一個測試點，如果VI不符合，給出故障響鈴聲，等待復查。當故障定位點確定后，可以移動參考點夾子到相關聯的器件另一端，以便進一步確定故障器件。電腦提示的半自動順序測試法，特別適用于一個維修高手師傅編程，其他入門徒弟照章操作的工作場合。 FD20具有上電功能，可對電路板進行上電試驗，數控式電源輸出，更加精準的控制電壓和電流，并且可以記錄PCB板上電過程中的電壓與電流的變化。 FD20還可以選用另一種故障器件的查找方法，利用儀器對PCB板進行上電后，用儀器的熱電偶對電路板的溫度進行監控，從而確定故障器件。 FD20具備短路點輔助查找功能，利用儀器對電路板注入一個信號，在不同的地方去查看反饋信號的強弱，從中分折出短路點的位置。本設備還可以當做雙路示波器、方波發生器和模擬電壓輸出等使用。應用廣泛廣泛用于汽車ECU（電子控制單元，也稱作車載電腦）、伺服/步進電機驅動單元、醫療設備卡、軍用電路板、電腦與顯示器板卡、電視/視頻/無線網卡、紡織機器的板卡、手機板卡等涵蓋幾乎所有的電路板和板卡。主要功能 1、實時測量法。在被測板不加電的條件下，通過雙通道信號輸入，實時測量對比金板和故障版的相點的VI信號。 2、繪出測試點對應的等效電路圖。等效電路圖由電阻、電容、電感、二極管等器件組成。 3、三極管、二極管、電阻、電容，電感，光耦，MOSFETS，TTT，FET，IGBT等等器件測量，還可以作電容品質因數的測量。 4、半自動順序測試法。先編好程序，再調用做測量對比。 5、測試參數，電壓電流頻率，可以手動設定，也自動變換。 6、可以選擇三組不同參數對同一點做測量。此時顯示三種VI曲線。 7、測試步驟的保存，最大步驟999 8、電路板自動上電功能 9、電路板上電后器件的溫度測量 10、短路點輔助查找 11、雙通道數字PC示波器 12、方波信號輸出，第1通道用作示波器，第2通道可作為信號發生器 13、模擬電壓信號輸出，第1通道用做示波器，第2通道可作為模擬電壓信號輸出技術參數 VI測試參數：輸出電壓：1V，2V，5V，10V （6V 12V 24V）輸出電阻：47kΩ，2.747kΩ，550Ω 限制電流：小電流：212μA 中電流：3.7mA 大電流：18mA 測試頻率：最低頻率：2Hz、3.4Hz、10.3Hz、27.3Hz、780Hz 電源輸出：電壓：0~24V 電流：0~1500mA 示波器：采樣速率：400K/S 輸入電壓：5V 通道/ADC：2通道/12Bit 通道2可作為激勵源靈敏度：2.5mV 像素：0.02mS/div...100mS/div 閃存：64Kbyte 數字及模擬輸出：輸出：2通道輸出電壓：+5V...-5V（連續可調）頻率（數字）：從0.2KHz到25KHz 注：FD10的功能，FD20都具備，藍色文字部分是FD20比FD10多出的功能。 QQ圖片20160810095539.png
