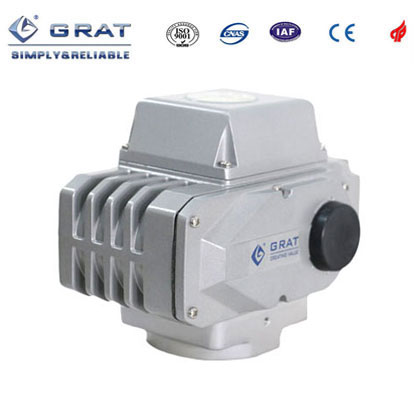

一、角行程電動執行器產品簡介:
角行程電動執行器在自動調節系統中,根據調節儀表信號的變化,操縱改變閥門0~90°旋轉來控制閥門開度的位移的一種儀表。它以電源為動力,可直接接收計算機或儀表等輸出的4-20mADC或1-5VDC標準信號,實現對電動閥門的智能控制和精確定位。該執行器與附件具有雙重限位,過載過熱保護、安全性能好。全行程時間有多種速度可選,采用單相電源驅動,外線線路簡單。
角行程電動執行器適配各種角行程閥門(球閥、蝶閥、旋塞閥等)與閥門共同構成電動調節閥、電動球閥、電動蝶閥等工業自控電動閥門。
三、角行程電動執行器產品參數
|
型號 |
20 |
50 |
100 |
200 |
400 |
600 |
1000 |
1600 |
2500 |
|
|
輸出力矩 |
20NM |
50NM |
100NM |
200NM |
400NM |
600NM |
1000NM |
1600NM |
2500NM |
|
|
動作時間 |
15S |
15S/30S |
15S/30S |
15S/30S |
15S/30S |
45S |
30S |
48S |
60S/75S |
|
|
回轉角度 |
0-90° |
0-90° |
0-90° |
0-90° |
0-90° |
0-90° |
0-90° |
0-90° |
0-90° |
|
|
電機功率 |
6W |
10W |
25W |
40W |
90W |
90W |
120W |
140W |
140W |
|
|
額定電流 |
0.16A |
0.16A |
0.32A |
0.32A |
0.54A |
0.64A |
0.96A |
0.98A |
1.03A |
|
|
整機重量 |
1.2Kg |
2.5kg |
3.5kg |
8kg |
8.5kg |
9kg |
20kg |
21kg |
22kg |
|
|
可 |
球 |
DN15 |
DN15-40 |
DN50-65 |
DN65-80 |
DN80-100 |
DN150-200 |
DN250-300 |
DN300 |
DN400 |
|
蝶 |
DN32-50 |
DN50-125 |
DN150-200 |
DN200-250 |
DN300-DN400 |
DN400-600 |
DN600 |
DN700-800 |
||
|
電 源 |
AC220V AC380V DC24V AC110V DC220V 可選 |
|||||||||
|
絕緣電阻 |
100MΩ/500VDC |
|||||||||
|
耐壓等級 |
1500VAC 1分鐘 |
|||||||||
|
防護等級 |
IP68(相當于將產品置于20M深水處無滲漏) |
|||||||||
|
限位組件 |
●電動操作時:全開全閉極限開關。 |
|||||||||
|
保護裝置 |
過熱保護器(自動恢復型) |
|||||||||
|
安裝方位 |
360°任意角度安裝 |
|||||||||
|
電氣接口 |
M20*1.5 防水電纜接頭,電源線、信號線各一個 |
|||||||||
|
環境溫度 |
-30℃--60℃ |
|||||||||
|
檢測標準 |
JB/T8219-1999 |
|||||||||
