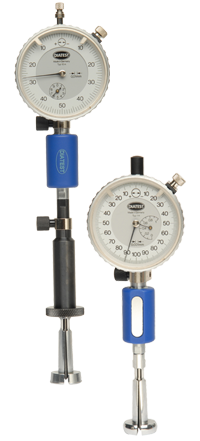

（小尺寸）兩瓣式內齒量儀 （Mi）

（大尺寸） 內徑表式內齒量儀（Ma）

量儀簡介

德國DIATEST公司生產的內齒測量儀采用了球形測頭，替代了傳統的量棒測量方式，從而提高了測量的精度，便捷性和穩定性，同時還能測出內孔的形狀誤差，如錐度，橢圓度等，為了滿足齒輪不同模數的變化，量儀的測球也是可以方便更換，從而大大的提高了量儀的適用性，該量儀適用于奇數齒和偶數齒。

根據用戶圖紙，按要求提供測頭 測球直徑公差：±0.001mm
測球材質：鎢鋼

量儀特性

· 磨損小
· 操作方便
· 性價比優
· 測量精度高，測量范圍大。
· 隨著模數的不同，測球可以隨意更換。
· 測球材質鎢鋼，保證了量儀的高壽命。
· 測量深度可達3000mm以上

訂貨號

精度

測量范圍

測力

測頭形式

050101-1

0.001mm

3.5—9.6mm

0.8—1.8N

兩瓣式（測球不可更換）

050101-2

0.001mm

9.3—26.1mm

1.5---2.0N

兩瓣式（測球可互換）

050101-3

0.001mm

26.1—333mm

1.0---5.0N

內徑表式（測球可互換）

訂貨號

精度

測量范圍

050101-1-1

0.001mm

3.5—4.1mm

050101-1-2

0.001mm

4.0—4.6mm

050101-1-3

0.001mm

4.5—5.1mm

050101-1-4

0.001mm

4.5—5.1mm

050101-1-5

0.001mm

5.0—5.6mm

050101-1-6

0.001mm

5.5—6.1mm

050101-1-7

0.001mm

6.0—6.6mm

050101-1-8

0.001mm

6.5—7.1mm

050101-1-9

0.001mm

7.0—7.6mm

050101-1-10

0.001mm

7.5—8.1mm

050101-1-11

0.001mm

8.0—8.6mm

050101-1-12

0.001mm

8.5—9.1mm

050101-1-13

0.001mm

9.0—9.6mm

訂貨號

精度

測量范圍

實例照片

050101-2-1

0.001mm

9.3—10.6mm

兩瓣式內齒量儀（測球可更換）

050101-2-2

0.001mm

10.3—11.6mm

050101-2-3

0.001mm

11.3—12.6mm

050101-2-4

0.001mm

12.3—13.6mm

050101-2-5

0.001mm

13.3—14.6mm

050101-2-6

0.001mm

14.5—16.1mm

050101-2-7

0.001mm

15.5—17.1mm

050101-2-8

0.001mm

16.5—18.1mm

050101-2-9

0.001mm

17.5—19.1mm

050101-2-10

0.001mm

18.5—20.1mm

050101-2-11

0.001mm

19.5—21.1mm

050101-2-12

0.001mm

20.5—22.1mm

050101-2-13

0.001mm

21.5—23.1mm

050101-2-14

0.001mm

22.5—24.1mm

050101-2-15

0.001mm

23.5—25.1mm

050101-2-16

0.001mm

24.5—26.1mm

該量儀可以和DIATEST的標準附件連接， 滿足不同的測量需求，如轉角附件，深度延 長桿，旋轉接頭或比較儀臺架等。

為減少人為因素，我們?yōu)榭蛻襞渲孟尬黄鳎?br /> 讓量儀通過端面定位，達到快速精密對中
作用，保持測量結果的穩定性。

量儀特性

·磨損小
· 操作方便
· 性價比優
· 帶有輪廓導向，測量穩定
· 測量精度高，測量范圍大。
· 隨著模數的不同，測球可以隨意更換。
· 測球材質鎢鋼，保證了量儀的高壽命。
· 測量深度可達3000mm以上
· 積木式結構，隨意組合
· 可進行數據存儲和分析

產品型號

精度

測量范圍

測力

測頭形式

050102-1

0.001mm

8—80mm

0.8—1.8N

按客戶要求定做測頭
