產品特征：

? 操作簡單，適用于大部分孔徑測量及大尺寸測量
? 校準簡單，可用千分尺或環規校準
? 通過中間橋自動定中心
? 除了測量孔徑外，還可檢測圓度、圓柱度等形狀誤差
? 也可用于測量平行距離


技術參數：

? 適用范圍：Ф19.5-330mm；Ф38.5-348mm（盲孔測頭）
? 測量范圍：大約為2.5mm
? 重復性：≤0.001mm
? 直線性：在量程范圍內zui大為0.006mm
? 連接螺紋：M6?0.75
? 測量深度：可達3m
? 碳鋼測點半徑為R 0.8
? 指示表所需測力：1.5-2.0N

測量范圍

 產品名稱

測量范圍

產品系列號

19.5
-34.5

26.3
-110

49.5
-230

78.5
-330

19.5
-330

38.5
-115

75.5
-348

38.5-
348

19.5-348

標準測頭

19.5-34.5

113S-P5

♦

♦

♦

標準測頭

26.3-110.0

113S-P6

♦

♦

♦

標準測頭

19.5-230.0

113S-P7

♦

♦

♦

標準測頭

78.5-330.0

113S-P8

♦

♦

♦

盲孔測頭

38.5-115.0

113B-P6

♦

♦

♦

盲孔測頭

75.5-348.0

113B-P8

♦

♦

♦

測球

113S-A0

♦

♦

♦

♦

♦

測球

113S-A1

♦

♦

♦

♦

♦

♦

測球

113S-A2

♦

♦

♦

♦

♦

♦

測球

113S-A3

♦

♦

♦

♦

♦

♦

測球

113S-A4

♦

♦

♦

♦

♦

♦

測球

113B-A5

♦

♦

♦

♦

測球

113B-A6

♦

♦

♦

♦

測球

113B-A7

♦

♦

♦

♦

延長桿

L=10

113S-E10

♦

♦

♦

♦

♦

♦

♦

♦

♦

延長桿

L=20

113S-E20

♦

♦

♦

♦

♦

♦

♦

♦

延長桿

L=40

113S-E40

♦

♦

♦

♦

♦

♦

♦

♦

延長桿

L=80

113S-E80

♦

♦

♦

♦

♦

♦

延長桿

L=100

113S-E100

♦

♦

♦

♦

♦

測球113S-A1/2/3/4與測頭113S-P5/6/7/8配合使用
測球113S-A*  1    2    3   4
L（mm）       2.5  5.0  7.5  10

測球113S-A0與測頭113S-P6/7/8配合使用，通過鎖緊螺母可調整該測球長度

測球113B-A5/6與測頭113B-P6/8配合使用
測球113S-A*  5   6
L（mm）       14  19

測球113B-A7與測頭113B-P6/8配合使用，通過鎖緊螺母可調整該測球長度

延長桿113S-E10/20/40/80
產品序列號E后數字為延長桿長度

延長桿113S-E100

113S-S*

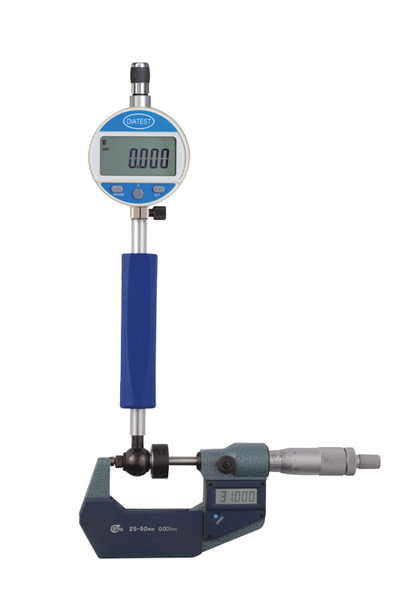

校對內徑表時即可用校對環規也可用千分尺，當使用千分尺校對時，我們?yōu)槟峁┝硕ㄎ槐P，通過定位盤將內徑表固定在千分尺的測量桿上，這樣就避免了校對時定位難的問題。
當使用千分尺校對時，測量桿為Ф6-8mm時與之對應的定位盤的尺寸：
ФA（mm）= 6.0    6.5   6.85    7.0     7.5    8.0
