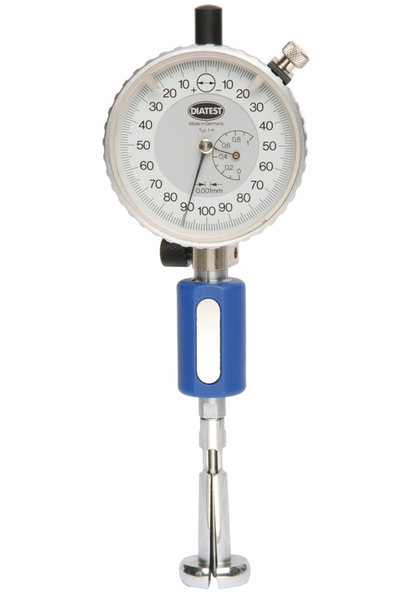

diatest高精度小孔測量儀孔徑圓度橢圓度檢測儀

這真不是您需要的產品？
品　　牌：
德國diatest

直接提問 | 回首頁搜
出廠價：
0

主要規格：
1

用　　途：
diatest高精度小孔測量儀孔徑圓度橢圓度檢測儀

【簡單介紹】

產品特征

測量孔徑的同時可檢測孔的圓度和橢圓度

內置式彈性體提供了連續的測力，因此消除了人為因素

通用性高，在單個測頭的測量范圍內，可以簡捷快速的調整到所需尺寸

模塊式結構，配置各種附件后可滿足任何的測量需求

尤其適用于小孔的測量，以及實驗室中高精度要求的孔徑測量

即可用于手動測量又可用于自動測量

【詳細說明】

兩瓣式測量系統

產品特征

測量孔徑的同時可檢測孔的圓度和橢圓度

內置式彈性體提供了連續的測力，因此消除了人為因素

通用性高，在單個測頭的測量范圍內，可以簡捷快速的調整到所需尺寸

模塊式結構，配置各種附件后可滿足任何的測量需求

尤其適用于小孔的測量，以及實驗室中高精度要求的孔徑測量

即可用于手動測量又可用于自動測量

技術參數

測量范圍：Ф0.47-Ф41.1mm（兩點式） Ф4.75-Ф150.6mm（三點式）

測量深度：可達2000mm以上

重復精度：≤1μm 配合臺架使用時，重復精度可達0.5μm

性誤差：≤1％

測量范圍	碳鋼測頭序列號	硬質合金測頭序列號	陶瓷測頭序列號	碳鋼測針序列號	硬質合金序列號	測頭長度	測量深度	zui小測量高度	校對環規 （mm）
0.47-0.53	112ST-0.50			1121ST-030		19.5	1.5	0.25	112R-0.50
0.52-0.58	112ST-0.55						1.8	0.27	112R-0.55
0.57-0.67	112ST-0.60			1121ST-040			2	0.29	112R-0.60
0.65-0.77	112ST-0.70						2.5	0.31	112R-0.70
0.75-0.87	112ST-0.80						2.8	0.33	112R-0.80
0.85-0.97	112ST-0.90						3	0.35	112R-0.90
0.95-1.15	112ST-1.0			1121ST-070	1121SH-070	19.5	11	0.6	112R-1.0
1.07-1.25	112ST-1.1								112R-1.1
1.17-1.35	112ST-1.2								112R-1.2
1.27-1.45	112ST-1.3								112R-1.3
1.37-1.55	112ST-1.4								112R-1.4
1.50-1.90	112ST-1.75	112SH-1.75	112SK-1.75	1121ST-100	1121SH-100	25.3	17	0.9	112R-1.75
1.80-2.20	112ST-2.00	112SH-2.00	112SK-2.00						112R-2.00
2.05-2.45	112ST-2.25	112SH-2.25	112SK-2.25						112R-2.25
2.30-2.70	112ST-2.50	112SH-2.50	112SK-2.50	1121ST-150	1121SH-150	30.6	22	1.2	112R-2.50
2.55-2.95	112ST-2.75	112SH-2.75	112SK-2.75						112R-2.75
2.80-3.20	112ST-3.00	112SH-3.00	112SK-3.00						112R-3.00
3.05-3.45	112ST-3.25	112SH-3.25	112SK-3.25						112R-3.25
3.30-3.70	112ST-3.50	112SH-3.50	112SK-3.50						112R-3.50
3.55-3.95	112ST-3.75	112SH-3.75	112SK-3.75						112R-3.75
3.80-4.20	112ST-4.00/1	112SH-4.00/1	112SK-4.00/1
3.70-4.30	112ST-4.0	112SH-4.0	112SK-4.0	1121ST-270	1121SH-270	47.3	50	2	112R-4.0
4.20-4.80	112ST-4.5	112SH-4.5	112SK-4.5						112R-4.5
4.70-5.30	112ST-5.0	112SH-5.0	112SK-5.0						112R-5.0
5.20-5.80	112ST-5.5	112SH-5.5	112SK-5.5						112R-5.5
5.70-6.30	112ST-6.0	112SH-6.0	112SK-6.0						112R-6.0
6.20-6.80	112ST-6.5	112SH-6.5	112SK-6.5						112R-6.5
6.70-7.30	112ST-7.0	112SH-7.0	112SK-7.0						112R-7.0
7.20-7.80	112ST-7.5	112SH-7.5	112SK-7.5						112R-7.5
7.70-8.30	112ST-8.0	112SH-8.0	112SK-8.0						112R-8.0
8.20-8.80	112ST-8.5	112SH-8.5	112SK-8.5						112R-8.5
8.70-9.30	112ST-9.0	112SH-9.0	112SK-9.0						112R-9.0
9.20-9.80	112ST-9.5	112SH-9.5	112SK-9.5						112R-9.5
9.70-10.30	112ST-10.0/2	112SH-10.0/2	112SK-10.0/2
9.40-10.60	112ST-10	112SH-10	112SK-10	1121ST-310	1121SH-310	48.5	50	3.3	112R-10
10.40-11.60	112ST-11	112SH-11	112SK-11						112R-11
11.40-12.60	112ST-12	112SH-12	112SK-12						112R-12
12.40-13.60	112ST-13	112SH-13	112SK-13						112R-13
13.40-14.60	112ST-14	112SH-14	112SK-14						112R-14
14.40-15.60	112ST-15	112SH-15	112SK-15						112R-15
15.40-16.60	112ST-16	112SH-16	112SK-16						112R-16
16.40-17.60	112ST-17	112SH-17	112SK-17						112R-17
17.40-18.60	112ST-18	112SH-18	112SK-18						112R-18
18.40-19.60	112ST-19	112SH-19	112SK-19						112R-19
19.40-20.60	112ST-20	112SH-20	112SK-20						112R-20
20.40-21.60	112ST-21	112SH-21	112SK-21	1121ST-310	1121SH-310	48.5	90	3.6	112R-21
21.40-22.60	112ST-22	112SH-22	112SK-22						112R-22
22.40-23.60	112ST-23	112SH-23	112SK-23						112R-23
23.40-24.60	112ST-24	112SH-24	112SK-24						112R-24
24.40-25.60	112ST-25	112SH-25	112SK-25						112R-25
25.40-26.60	112ST-26	112SH-26	112SK-26						112R-26
26.40-27.60	112ST-27	112SH-27	112SK-27						112R-27
27.40-28.60	112ST-28	112SH-28	112SK-28						112R-28
28.40-29.60	112ST-29	112SH-29	112SK-29						112R-29
29.40-30.60	112ST-30	112SH-30	112SK-30						112R-30
28.90-31.10	112ST-30/5	112SH-30/5	112SK-30/5	1121ST-350	1121SH-350	48.5	100	4	112R-30
30.90-33.10	112ST-32	112SH-32	112SK-32						112R-32
32.90-35.10	112ST-34	112SH-34	112SK-34						112R-34
34.90-37.10	112ST-36	112SH-36	112SK-36						112R-36
36.90-39.10	112ST-38	112SH-38	112SK-38						112R-38
38.90-41.10	112ST-40	112SH-40	112SK-40						112R-40

盲孔式兩瓣式測頭

測量范圍	碳鋼測頭序列號	碳鋼測針序列號	硬質合金序列號	測頭長度	測量深度	zui小測量高度	校對環規 （mm）
1.50-1.90	112BT-1.75	1121BT-100	1121BH-100	25.3	17	0.9	112R-1.75
1.80-2.20	112BT-2.00						112R-2.00
2.05-2.45	112ST-2.25						112R-2.25
2.30-2.70	112BT-2.50	1121BT-150	1121BH-150	30.6	22	1.2	112R-2.50
2.55-2.95	112BT-2.75						112R-2.75
2.80-3.20	112BT-3.00						112R-3.00
3.05-3.45	112BT-3.25						112R-3.25
3.30-3.70	112BT-3.50						112R-3.50
3.55-3.95	112BT-3.75						112R-3.75
3.80-4.20	112BT-4.00/1
3.70-4.30	112BT-4.0	1121BT-270	1121BH-270	47.3	50	2	112R-4.0
4.20-4.80	112BT-4.5						112R-4.5
4.70-5.30	112BT-5.0						112R-5.0
5.20-5.80	112BT-5.5						112R-5.5
5.70-6.30	112BT-6.0						112R-6.0
6.20-6.80	112BT-6.5						112R-6.5
6.70-7.30	112BT-7.0						112R-7.0
7.20-7.80	112BT-7.5						112R-7.5
7.70-8.30	112BT-8.0						112R-8.0
8.20-8.80	112BT-8.5						112R-8.5
8.70-9.30	112BT-9.0						112R-9.0
9.20-9.80	112BT-9.5						112R-9.5
9.70-10.30	112BT-10.0/2
9.40-10.60	112BT-10	1121BT-310	1121BH-310	48.5	50	3.3	112R-10
10.40-11.60	112BT-11						112R-11
11.40-12.60	112BT-12						112R-12
12.40-13.60	112BT-13						112R-13
13.40-14.60	112BT-14						112R-14
14.40-15.60	112BT-15						112R-15
15.40-16.60	112BT-16						112R-16
16.40-17.60	112BT-17						112R-17
17.40-18.60	112BT-18						112R-18
18.40-19.60	112BT-19						112R-19
19.40-20.60	112BT-20						112R-20
20.40-21.60	112BT-21	1121BT-310	1121BH-310	48.5	90	3.6	112R-21
21.40-22.60	112BT-22						112R-22
22.40-23.60	112BT-23						112R-23
23.40-24.60	112BT-24						112R-24
24.40-25.60	112BT-25						112R-25
25.40-26.60	112BT-26						112R-26
26.40-27.60	112BT-27						112R-27
27.40-28.60	112BT-28						112R-28
28.40-29.60	112BT-29						112R-29
29.40-30.60	112BT-30						112R-30
28.90-31.10	112BT-30/5	1121BT-350	1121BH-350	48.5	100	4	112R-30
30.90-33.10	112BT-32						112R-32
32.90-35.10	112BT-34						112R-34
34.90-37.10	112BT-36						112R-36
36.90-39.10	112BT-38						112R-38
38.90-41.10	112BT-40						112R-40

深孔兩瓣式測頭


測量范圍	zui小測量高度（標準測頭）	zui小測量高度（盲孔測頭）	所需加長桿	使用加長桿后的測量深度（L=64）	要求指示表測力
2.05-2.70	0.9		TV-2	90	0.8-1
2.55-4.20	1.2	0.3	TV-2.5	95	0.8-1
4.20-9.80	1.7	0.5	TV-4	95	1-1.5

測量范圍	碳鋼測頭序列號	硬質合金測頭序列號	碳鋼盲孔測頭序列號	碳鋼測針序列號	硬質合金序列號	測頭長度	校對環 規（mm）
2.05-2.45	112DT-2.25	112DH-2.25	112DB-2.25	1121DT-100	1121DH-100	25.3	112R-2.25
2.30-2.70	112DT-2.50	112DH-2.50	112DB-2.50	1121DT-100	1121DH-100	25.3	112R-2.50
2.55-2.95	112DT-2.75	112DH-2.75	112DB-2.75	1121DT-150	1121DH-150	30.6	112R-2.75
2.80-3.20	112DT-3.00	112DH-3.00	112DB-3.00				112R-3.00
3.05-3.45	112DT-3.25	112DH-3.25	112DB-3.25				112R-3.25
3.30-3.70	112DT-3.50	112DH-3.50	112DB-3.50				112R-3.50
3.55-3.95	112DT-3.75	112DH-3.75	112DB-3.75				112R-3.75
3.80-4.20	112DT-4.00/1	112DH-4.00/1	112DB-4.00/1
4.20-4.80	112DT-4.5	112DH-4.5	112DB-4.5	1122DT-150	1122DH-150	31	112R-4.5
4.70-5.30	112DT-5.0	112DH-5.0	112DB-5.0				112R-5.0
5.20-5.80	112DT-5.5	112DH-5.5	112DB-5.5				112R-5.5
5.70-6.30	112DT-6.0	112DH-6.0	112DB-6.0				112R-6.0
6.20-6.80	112DT-6.5	112DH-6.5	112SK-6.5				112R-6.5
6.70-7.30	112DT-7.0	112DH-7.0	112DB-7.0				112R-7.0
7.20-7.80	112DT-7.5	112DH-7.5	112DB-7.5				112R-7.5
7.70-8.30	112DT-8.0	112DH-8.0	112DB-8.0				112R-8.0
8.20-8.80	112DT-8.5	112DH-8.5	112DB-8.5				112R-8.5
8.70-9.30	112DT-9.0	112DH-9.0	112DB-9.0				112R-9.0
9.20-9.80	112DT-9.5	112DH-9.5	112DB-9.5				112R-9.5

兩瓣式特殊測頭

除了上述的標準測頭外，我們也可以根據客戶需求提供特殊測頭，例如：特殊盲孔測頭、溝槽測頭、平行槽寬測頭、內齒測頭以及三點式測頭:

專用附件：

浮動夾頭1124F

當使用兩瓣式測量系統測量小孔（≤25.0mm）時，推薦使用測量臺架，此時為了測頭在進入被測孔時能容易的找到孔的中心，可以再臺架上安裝一個浮動夾頭，他可以提供可以再水平面上提供微小的浮動量，這樣避免了測頭的磨損。
浮動范圍為：0-1.5mm
也提供可調整測力的浮動夾頭：1124F-1

V型定位盤	1124-V	通孔測量定位盤	1124-T
	V 型定位盤安裝在臺架的測量面上，用來定位工件。一般安裝在小臺架上，用于小尺寸測量	安裝在小臺架上用于定位工件一般適用于測量Ф13mm以下的通孔
測量臺架	1124-S58	測量臺架	1124-S102
	產品特征：操作簡便，尤其適用于小尺寸測量量程：0-40mm 測量盤直徑：Ф58mm 通過檢測螺母簡單準確的調整測量高度	產品特征：操作簡便，適用于較大尺寸測量量程：0-130mm 測量面：1003100
