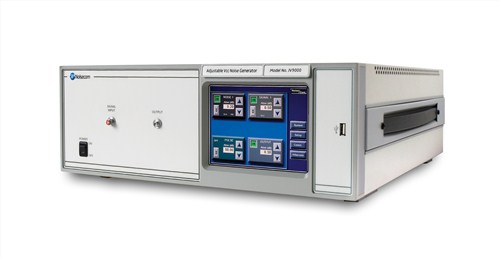

JV9000 PSRR分析可調變Vcc噪聲發生器
計算機、通信設備及其他電子設備結合使用有源器件，包括數字和模擬IC。不斷提高的數據/時鐘速率和密集排列的有源組件帶來的電磁干擾（EMI）和其他不良影響，如接地反跳和Vcc降速抖動。電路設計人員都知道噪聲和抖動對時鐘和數據線路的影響，以及這些失真如何威脅系統的數據完整性和正常功能。只有在設計和評估階段確定了這些不必要噪聲的規模和影響后，才能將它們的有害影響降至比較低。在設計階段，對此類現象進行分析并非總是可行或可能。
雖然集成電路的Vcc規格確定了工作范圍，但高頻率噪聲會干擾其功能，即使操作是在指定的Vcc限制內。集成電路和小型高密度PCB的設計人員和制造商需要確保他們的產品能提供對Vcc噪聲和其它抖動的充分免疫。將阻塞電容器放在靠近Vcc引腳的地方可能不再足夠。由于干線電壓大幅下降（有時甚至低于1V），使得這一問題更加惡化。以前曾被忽略的干線或電路噪聲，在現代設備中已經變得無法忍受。Noisecom的JV9000是專門設計用于向Vcc線路注入噪聲和確定性抖動（DJ）信號的生成器。系統非常方便設置，只需兩個連接：Vcc偏壓輸入至JV9000，其輸出（注入噪聲）連接到DUT測試臺的Vcc路徑。內置噪聲發生器提供0dBm或以上的寬帶噪聲功率，比較高不超過2GHz，衰減范圍為127dB，步進為0.1dB。所有控制都通過直觀的觸摸屏界面實現。
Noisecom JV9000發生器可選配一個或多個輔助輸入，允許將外部自定義信號輸入至Vcc線路。
JV9000可替換用于執行此類測試的一整套設備。這種方便集成至一臺儀器的方法可保存數天的設置值，并實現可重復性和一致性。對于參與開發或認證電信相關集成電路和模塊的人而言。JV9000有助于在設計階段早期確定噪聲抗擾度和其他問題，并將減少昂貴的設計重復次數。
標準型JV9075的規格
輸入
比較大電壓
5V
比較大電流
500mA，更高可選（選件23和選件24）
連接頭
BNC（F）
噪聲源（高斯白噪聲）
阻抗
5ΩSMA，可選BNC（F）-（選件01）
頻率范圍
10kHz至2GHz（500Hz-2GHz內可用），自定義頻率（選件09）
輸出電源
比較低0 dBm。（在輸出偏壓-T時），可調60dB，步進為0.1dB，至50Ω
功率更高（10dBm-選件05）
CW固定音調
阻抗
50Ω（典型值）
頻率
1kHz、3kHz、10kHz、30kHz、100kHz、300kHz、1MHz、3MHz、10MHz、100MHz、300MHz、1GHz
輸出電源
比較低0dBm（輸出偏壓-T時），可調60dB，步幅0.1dB
CW/激勵生成器（可選）
阻抗
50Ω（典型值）
頻率范圍選件
1 kHz至25 MHz（選件21）、可編程、100 Hz分辨率或1 Hz分辨率（選件06）
25 MHz至3 GHz（選件22）、可編程、100 Hz分辨率或1 Hz分辨率（選件07）
輸出電源
比較低0 dBm。（在輸出偏壓-T時），可調127dB，步幅為0.1dB，至50Ω，
諧波20 dBc或更低（可選離散音頻40dBc）
功率更高（10dBm-選件05）
輔助輸入（選件08-x）
輸入頻率范圍
1 KHz - 1.5 GHz
比較大輸入功率
+10 dBm
輔助輸入接頭
50ΩSMA、可選BNC（選件01）
電平調節
可調節，127dB，步幅0.1dB
備注：標準機型提供了一個輔助輸入。X可以是2到3個輸入。
通用規格
尺寸（W/H/D）
17in x 5.25in x 13in / 432mm x 133mm x 330mm
線路功率
120V、60Hz/1.6A緩熔熔斷
運行溫度
-10℃至60℃/14℉至140℉（環境）
訂購信息
JV9075型
選件
JV9opt01
BNC（F）輸入/輸出接頭
JV9opt05
+10dBm，高功率噪聲/CW選件
JV9opt06
用于選件21的1Hz頻率分辨率
JV9opt07
用于選件22的1 kHz頻率分辨率
JV9opt08-x
輔助輸入，多輸入值請咨詢廠家，X：輸入數
JV9opt09
自定義頻率、功率或平坦度（請咨詢廠家）
JV9opt10
線路功率230VAC，50Hz
JV9opt15
19英寸機架安裝套件
JV9opt16
GPIB/IEEE488遠程控制
JV9opt17
可移動硬盤加一個附加高清系統。
強烈建議用于軍事和涉及機密項目的應用
JV9opt21
1 kHz - 25 MHz CW合成器
JV9opt22
25 MHz - 3 GHz CW合成器
