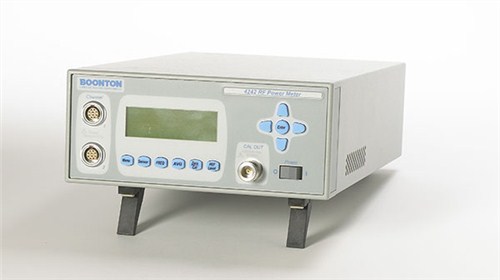

4240系列射頻功率計
4240系列連續波射頻功率計提供在生產線所需的高速測試能力及操作簡易.從-70dBm至+44dBm(依靠探頭)提供高精確度測試以及在調校應用中提供快速顯示更新率.容易閱讀LCD顯示兩個通道同時的數值及條形圖.
五位分辨率, 90dB動態范圍
4240系列擁有五位分辨率及能顯示線性或對數值. 4242雙通道型號可以同時比較兩個信號輸入,相差及比例數值.
探頭兼容性
4240系列兼容從10 kHz到100 GHz的所有Boonton連續二極管，熱電偶，和波導探頭。舊的探頭可用數據適配器升級的，用儀表上便捷的自動校準功能來寫入數據。標準的IEEE -488 GPIB和RS232端口方便與ATE系統接口。SCPI命令集，或一個可用的LabVIEW驅動與您現有的ATE系統的簡單集成。
功能
-70dBm至+44dBm,依靠探頭
90dB動態范圍,依靠探頭
10KHz至100GHz測試范圍
單或雙通道顯示
每秒>200次測試
HP437, HP438及Boonton 4220A/4230A仿效
自動下載探頭數據
透過SCPI語言進行簡單軟件控制
50MHz步進校準源
IEEE-488及RS-232標準接口
技術規格
頻率范圍：10KHz至100GHz（依靠探頭）
功率范圍：-70dBm至+44dBm（依靠探頭）
通道數量：一或兩個
測試速度：單通道: 200數據每秒，雙通道: 100數據每秒
功率探頭：探頭數據適配器接受全部的校準數據，包括高頻率校準因子并存儲。顯示所連結探頭的序列號。兼容所有的Boonton CW功率探頭。詳情見探頭數據表。
動態范圍：配合二極管探頭可達90dB,配合熱偶探頭可達50dB，請參照功率探頭規格
輸入：標準前面板探頭連接,選件為后面板輸入
輸出：前面板CALOUT連接頭, 0dBm, 50MHz, -60至+20dBm后面板RECORDER BNC連接頭, 0至10V, 1Mohm輸出阻抗為9.09kΩ的。可工作到1kΩ為1Vfs后面板IEEE-488及RS-232
功率探頭
寬動態范圍二極管探頭
型號
頻率范圍
功率(dBm)
51071A
10MHz to 26.5GHz
-70 to +20
51072A
30MHz to 40.0GHz
-70 to +20
51075A
500KHz to 18.0GHz
-70 to +20
51077A
500KHz to 18.0GHz
-60 to +30
51079A
500KHz to 18.0GHz
-50 to +40
熱偶探頭
型號
頻率范圍
功率(dBm)
51100(9E)
10MHz to 18.0GHz
-30 to +20
51200
10MHz to 18.0GHz
0 to +37
特別功能探頭
型號
頻率范圍
功率(dBm)
51011(EMC)
10KHz to 8.0GHz
-60 to +20
51011(4B)
100KHz to 12.4GHz
-60 to +20
51013(4E)
100KHz to 18.0GHz
-60 to +20
51015(5E)
100KHz to 18.0GHz
-50 to +30
51033(6E)
100KHz to 18.0GHz
-40 to +33
51078
100KHz to 18.0GHz
-20 to +37
二極管平均探頭
型號
頻率范圍
功率(dBm)
51085
500KHz to 18.0GHz
-30 to +20
訂購信息
4241：單通道射頻功率計
4242：雙通道射頻功率計
-01：后面板探頭輸入
-02：校準源后面板輸出
-30：三年保修
所需配件
一個或多個功率探頭, 5尺功率探頭電纜(型號41-2A)及探頭數據匹配器(每個通道已包含一個)
可選配件
41-2A/10：10尺功率探頭電纜（特殊的低噪聲電纜，連接功率計與功率探頭）
41-2A/20：20尺功率探頭電纜
41-2A/50：50尺功率探頭電纜
41-2A/100：100尺功率探頭電纜
95403001A：機架(Rack mount kit)
95109001A：探頭數據匹配器
95006201A：行李箱,可放4240系列及4個探頭
