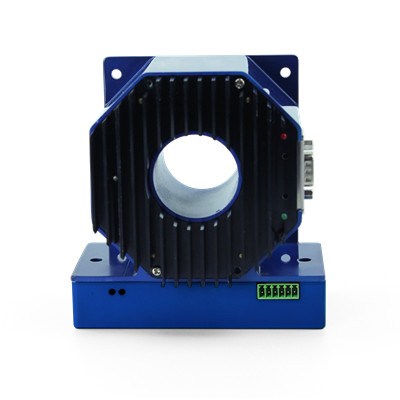

數字電流傳感器使用說明書
一、產品概要
DIT系列數字電流傳感器是我公司生產的新一代高精度數字傳感器。該產品采用全新的軟硬件設計，能同時測量單相交直流電流、頻率等。可應用于計量研究所，政府檢驗機構以及其它計量領域。
多點零磁通技術系統應用于現有高精度直流傳感器技術之上，激勵磁通閉環控制技術、自激磁通門技術及多閉環控制技術相結合，實現了對激勵磁通、直流磁通、交流磁通的零磁通閉環控制，并通過構建高頻紋波感應通道實現了對高頻紋波的檢測，從而使傳感器在全帶寬范圍內擁有比較高的增益和測量精度。
二、核心技術
? 自激磁通門技術
? 激勵磁通閉環控制技術
? 自激退磁技術
? 多點零磁通技術
? 溫控補償技術
? 多級量程自動切換技術
三、 性能特點
? 先進的零磁通閉環電路傳感器
? 原、副邊隔離測量
? 出色的線性度和準確度
? 極低的溫漂
? 極低的零漂
? 寬頻帶和低響應時間
? 抗電磁干擾能力強
四、 應用領域
? 工業控制
? 醫療設備
? 鐵路
? 電力、電網
? 測試儀器儀表
? 新能源
五、產品選型表
DIT系列產品選型表
交流電流
直流電流
交流準確度
直流準確度
DIT1SG
707mA
±1A
0.05%
0.02%
DIT1SI
0.05%
0.05%
DIT5SG
3.5A
±5A
0.05%
0.02%
DIT5SI
0.05%
0.05%
DIT60SG
42A
±60A
0.05%
0.02%
DIT60SI
0.05%
0.05%
DIT200SG
141A
±200A
0.05%
0.02%
DIT200SI
0.05%
0.05%
DIT300SG
212A
±300A
0.05%
0.02%
DIT300SI
0.05%
0.05%
DIT400SG
282A
±400A
0.05%
0.02%
DIT400SI
0.05%
0.05%
DIT600SG
424A
±600A
0.05%
0.02%
DIT600SI
0.05%
0.05%
DIT1000SG
707A
±1000A
0.05%
0.02%
DIT1000SI
0.05%
0.05%
六、 技術參數(RG-量程值)
DIT系列產品技術參數
DIT1
DIT5
DIT60
DIT200
DIT300
DIT400
DIT600
DIT1000
交流電流測量
測量量限
707mA
3.5A
42A
141A
212A
282A
424A
707A
測量范圍
(0~110%)RG
測量準確度
±0.05%RG
測量分辨率
0.01%RG
直流電流測量
測量量限
±1A
±5A
±60A
±200A
±300A
±400A
±600A
±1000A
測量范圍
(0~110%)RG
測量準確度
±0.02%RG(SG型號)
±0.05%RG(SI型號)
測量分辨率
0.005%RG
頻率測量
頻率測量范圍
40Hz~70Hz
頻率測量準確度
±0.01Hz
頻率測量分辨率
0.001Hz
其他指標
工作電源電壓范圍
±15VDC
工作溫度
10℃～35℃
相對濕度
≤85%，無腐蝕性氣體
七、接口說明
DB9接線端子定義（DB9公頭）
鳳凰端子定義
注：+5V電源為模塊對外部無源設備供電電源。
八、運行指示燈
指示燈
說明
傳感器運行指示燈
傳感器正常運行時，綠色指示燈處于長亮狀態；傳感器異常工作時，綠色指示燈處于熄滅狀態
運行指示燈
設備正常運行時，綠色指示燈處于閃爍狀態
通信指示燈
設備正常通信時，黃色指示燈處于閃爍狀態
九、尺寸說明
單位：mm，如果未指明，尺寸偏差為±2mm或1%，取較大者。
DIT1、DIT5、DIT60、DIT200、DIT300、DIT400型號
DIT600、DIT1000型號
十、通信協議
請參考文檔《HZP通信協議》。
