SL-6000管道聲納檢測系統

這真不是您需要的產品？
品　　牌：
世隆科技

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

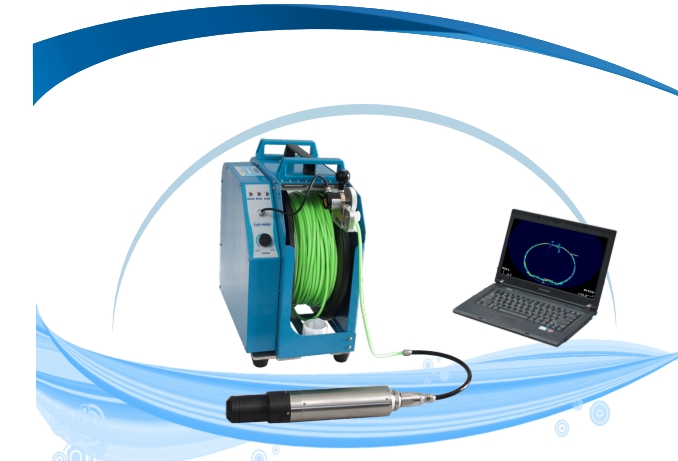

產品簡介： SL-6000管道聲納檢測系統是利用聲波反射原理對水下物體進行探測和定位識別，可對充滿液體的管道進行檢測，獲得管道內部破損、淤積等數據，是目前最為先進的管道檢測評估設備。主要用于帶水管道（滿水或2/3以上水位）、檢查井或地下空洞檢測，自動分析提取內壁輪廓，建立三維模型，并進行量化分析。能夠準確判定較多數結構性缺陷（破裂、變形、支管暗接、脫節等）和功能性缺陷（沉積、障礙物、殘墻、壩根等），自動測算淤積量并生成管底沉積狀態縱斷面圖，通過搭配擴展部件，可實現CCTV與聲吶結合，實現（水上水下）綜合檢測。 ?聲納原理：聲納探頭具有一個可旋轉的超聲換能器,換能器投射聲波到管道壁，并接收回波。換能器在1秒內完成360度連續掃描，每一個360度都會有400個發射/接收的周期,波束角度為0.9度，每一個發射/接收周期采樣250點。技術特點： 1.1秒內完成360°連續實時掃描 2.軟件界面友好,易于操作 3.數據和圖像直接存儲在硬盤里 4.內置傾角和轉角傳感器 5.內置電纜計數器接口 6.自動檢測管道輪廓 SonarProf管道聲納專業分析軟件： 1.支持管道截面圖動畫播放，管道360度全景展開(圖1) 2.自動生成管道三維模型，沉積和缺陷一目了然(圖2) 3.支持淤泥量分析，量化數據更精確(圖3) 4.自動報表生成，高效率制作報告(圖4) 系統組成：技術參數：聲學頻率 2MHz 接收帶寬 500KHz 波束寬度 0.9deg( -3db ,圓錐形波束) 采樣率 60MHz 橫向分辨率 0.5mm(管道半徑125mm) 角度分辨率 0.9度最小檢測半徑 125mm 發射脈沖寬度 4-20us 最大檢測半徑 6000mm 顯示模式全方位360度覆蓋工作深度水下最大深度1000m 電源 220v或可選專用充電電池設定范圍 125,187,250,375,500,750,1000,1500,2000,3000,4500,6000 配置清單： ? 序號名稱數量 1 聲吶主控 1 2 探頭 1 3 漂浮筒 1 4 手動電纜盤 (標配120米，可定制) 5 聲吶三維軟件（選配） 1 6 聲吶便攜式電源 1 7 航空機箱 1 8 U盤 1 9 合格證 1 10 說明書 1

武漢世隆科技有限公司

張經理

[聯系時請說明來自檢測通]

在線客服：
留言咨詢

聯系方式：
請點擊查看電話

郵件：
發送郵件

地址：
東湖新技術開發區流芳園南路9號光谷電子工業園4號廠房
