產品簡介|Product Introduction

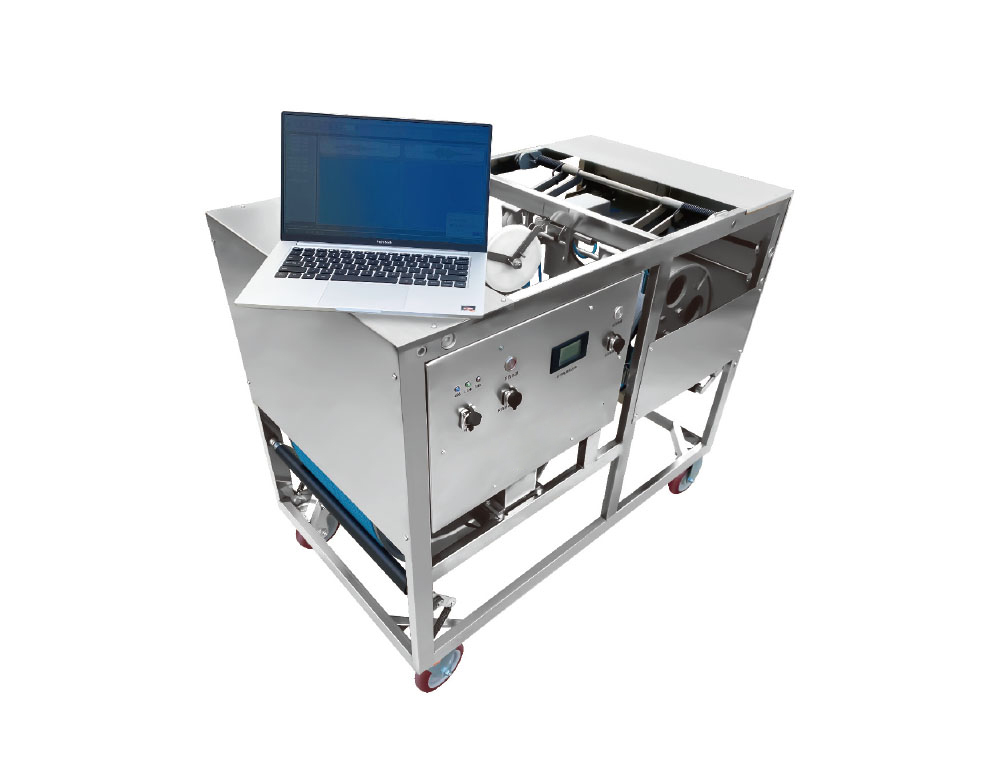

SL-UT100超聲波成孔成槽質量檢測儀是我公司研發的一款用于檢測灌注樁孔徑、孔深、垂直度和地下連續墻成槽質量的設備。
? ? ? ? ? ? ? ? ? ? ? ?
主要應用|Product Use
1、廣泛應用于鐵路、公路、港口、高層建筑等鉆孔樁成孔孔徑、孔深、垂直度、垮塌擴縮徑位置和傾斜方位判斷；
2、地下連續墻成槽質量檢測：槽寬、、槽深、垂直度檢測，槽壁形狀掃描，型鋼（端頭）傾斜檢測；
3、支盤樁、擴底樁的成孔質量檢測。
?
符合規范|Compliance With Specifications
《公路橋涵施工技術規范》（JTG/T F50-2011）
《建筑樁基技術規范》（JGJ 94-2018）
《建筑地基基礎工程施工質量驗收規范》（GB 50202-2018）
《鉆孔灌注樁成孔、地下連續墻成槽檢測技術規程》（DB 29-112-2004）
《鉆孔灌注樁成孔、地下連續墻成槽質量檢測技術規程》（DGJ 32/TJ 117-2011）
《建筑基樁檢測技術規范》（DGJ 08-218-2003）
《灌注樁成孔質量檢測技術規程》（T/CECS 596-2019)
《地下連續墻檢測技術規程》（T/CECS 597-2019)
《公路工程基樁檢測技術規程》（JTG/T 3512-2020）
?
產品優勢|Product Advantages
1、干孔、濕孔皆可測，自適應性強；
2、有線通信與WiFi自適應，操控便捷，性能穩定；
3、輕量化設計，不銹鋼機身，電機速度無極調節；
4、自帶電源供電，無需外接220V電源；
4、探頭盲區小、信號強，探測精準，抗干擾能力強，適用范圍廣。
?
技術特點|Product Features
1、系統智能數字化控制：整個測試過程和探頭升降系統完全實現了電腦無線遠程控制，實測數據和測試結果實現數字化顯示、存儲和現場打印輸出；
2、分析軟件功能強大，輸出結果內容豐富，直觀準確，數據清晰：實時顯示波形圖、孔型圖，彩色圖像孔壁顯示一目了然；
3、絞車穩定，探頭升降軟件自動控制：探頭升降系統的信號電纜與承重鋼絲繩獨立設計，孔底、孔口感應自動停止；孔底，孔口自動降速；
4、超聲探頭盲區小，功率大，適應能力強，探測范圍大：探頭最小探測距離300mm，最大探測距離4000mm，最大泥漿比重可達1.3g/cm3，適合幾乎所有工程成孔成槽的檢測；
5、系統具有自校正功能：根據孔口孔徑值或槽口寬度值，自動對測試系統進行校準，保證測試結果準確可靠；
?
性能指標|Performance Specifications
超聲孔徑探頭：
1、水平測試方向：“十”字形四個方向，兩個剖面
2、檢測孔徑槽寬：Φ300mm～Φ4000mm
3、水平測量精度：±0.2%FS
4、泥漿要求：泥漿比重可達1.3g/cm3，粘度≤25S，含砂量≤4%
5、輸出剖面：成孔XX’+YY’，成槽XX’、YY’、XX’+Y或XX’+Y’可選
6、供電模式：48V動力電池
?
數控絞車：
1、無線傳輸：WiFi無線通訊，傳輸距離≥50m
2、升降速度：0-20m/min連續可調
3、測量深度：100m/150m（可定制）
4、深度分辨率：≦5mm，深度誤差≦0.1%
5、自停功能：孔底、孔口感應自動停止
6、控制方式：筆記本/平板電腦
7、絞車尺寸：1040mm×490mm×750mm
?
軟件界面|Software Interface
?
典型報告|Typical Report
?
?
配置清單|Configuration List
序號 名稱 單位 數量 備注 1 全自動絞車 臺 1 ? 2 超聲波探頭 個 1 ? 3 筆記本/平板電腦 臺 1 ? 4 網線 個 1 5m 5 充電器 個 1 48V 6 防護罩 根 1 ? 7 合格證 份 1 ? 8 說明書 份 1 ? ?
