一、產品概述：

本產品應用于航空、航天、石油、化工、、船舶、電子、通訊等科研及生產單位。作電工產品、材料、零部件、設備等的高低溫試驗、加速濕熱試驗和恒定濕熱試驗等，以便對試品在給定的環境條件下行為性能作出評價。

二、主要技術指標：

1. 設備型號：LB-BRGDJS-026

2. 工作室尺寸：4000mm×3000mm×2200mm（深× 寬× 高）；

3. 外箱體占地尺寸：5500mm×3800mm×26000（深× 寬× 高）；

4. 設備可控極限溫度范圍： -20℃~70℃

5. 設備長期運行溫度范圍：23℃±5℃

6. 設備可控相對濕度范圍：30％～98％RH

7. 設備長期運行相對濕度范圍：90% RH（+10%RH -5%RH）

8. 相對濕度偏差：

±3.0%RH（濕度＞ 75%RH）

±5.0%RH（濕度≤ 75%RH）

9.恒溫溫度波動度：±0.5℃

10.恒溫溫度均勻度：±2.0℃~3℃

11.溫濕度顯示解析精度：0.01

12． 溫濕度控制波動度：±23%R.H

13． 以上指標均為箱內無試樣負載情況下測試（有特殊說明者除外）

14． 溫濕度控制范圍及降溫特性曲線

附注：以上數據是在常溫，且試驗箱空載條件下測得。

15.平均升溫速率：3~4℃/min（空載）非線性

16.平均降溫速率：0.7℃~1℃/min（空載）非線性

17.整機功率：約25kw；(-20℃整機功率約28KW)

18.冷卻方式：風冷

三、箱體結構

                                                 （圖2、箱體結構示意圖）

該試驗室用保溫材料經建委建筑科學院研究所測定的參數如下：

1. 箱體材料：箱體采用拼塊式噴塑板組裝，外殼為冷軋鋼板經防銹處理后靜電噴塑，顏色為電腦白，室內采用US3042B不銹鋼板      2. 該設備主箱體及加濕系統集為一體，電控部分位于箱體的右面，便于運行操作。主箱體包括工作室和空調風道。工作室里面有防爆照明燈。空調室從上到下分別為風葉、加熱器，加濕器及傳感器等（工作室循環風機電機位于箱體頂部，加熱器及傳感器引線通過主箱體側壁引向箱體外面）；

3. 保溫材料：聚氨脂發泡，保溫效果良好；

4. 觀察窗：矩形多層中空鍍電加熱膜玻璃大觀察窗，有效防止觀察窗凝露；

5. 測試孔：試驗箱體左側面設有測試孔（尺寸、位置可由用戶選定，定貨時說明）；

6. 試驗室安裝防爆防濕照明裝置，便于觀察，位置在箱體頂部邊上；

7. 大門框上采用耐高低溫硅橡膠密封條。（無錫奧偉特有限公司）

8. 為了使受試產品進出試驗箱方便,在門外設與門等寬的鐵質人字坡道。

9. 為了方便試驗箱內受試產品通電調試方便,可以根據客戶要求在試驗箱側面開測試孔（位置可以現場定）

10. 為了防止送入常溫冷卻風后試驗箱內壓力上升,在試驗箱兩側設置氣壓平衡裝置;

11. 根據用戶實際使用過程中現場確定位置開排尾氣孔

12. 試驗室底座8#工字鋼框架托起，避免加濕用水腐蝕箱體隔層。

四、送風系統

（一）空調室的氣流設計分布原理

1、送入空調室的空氣分配與分布，對空調室溫度波動度和均勻度有很大影響。為了使空調室達到較理想的溫度波動度和均勻度，箱體采用翅上出風下回風方式。通過頂層風道恒壓送風。空調室的射流均為紊流，由于紊流的橫向脈動和渦流的出現，其射流邊界與周圍空氣不斷發生橫向動量交換，卷吸空氣，使射流體積不斷擴展，射流邊界速度逐漸降低；回風氣流從空調室各點匯集于回風口，回風口周圍的氣流速度場比射流速度場的速度衰減快。

2、空氣調節方式：強制內循環通風；平衡調溫調濕法（BTHC）。該方法既指在制冷系統在連續工作的情況下，控制系統根據設定之溫濕度點通過PID自動運算輸出的結果去控制加熱器，加濕器的輸出量，達到一種動態平衡；

3、空氣循環裝置：內置空調間、循環風道及不銹鋼長軸通風機，通過通風機進行有效的熱交換，達到實現溫度變化之目的。

4、加熱方式：優質不銹鋼翅片電加熱器；無觸點固態控制，使用壽命長

（二）濕度發生及控制系統

1、加濕方式：表面蒸發方式；

2、加濕器：W型電熱器，304不銹鋼材質；

3、濕度測量方法：干濕球溫度測量法；

4、補水系統：進口電子液位控制器，電子式自動補水；

5、存水裝置：內置式固定水箱供水，泵式控制。

6、備注：設備加濕水管自帶一道粗過濾裝置，若用戶需要深度過濾可自備加裝純水裝置

五、先進可靠的測控系統：(帶網口可以連接電腦)

1. 功能采用中國臺灣原裝液晶銀幕“TK6070IP”程控完善的檢測裝置能自動進行詳細的故障顯示、報警。可直接顯示設定溫濕度、箱內實際溫濕度偏差、系統參數、加熱器工作狀態及初始化參數密碼鎖定等，并具有PID參數自整定功能。設定精度：溫度：0.1℃；濕度：0.1％R.H, 時間：0.1min。控制儀介面除了直接顯示溫度，濕度外換可以顯示環境大氣壓86~106Kpa，方便直觀，溫濕度可調可控，大氣壓只顯示，不可控，使用高精度壓力傳感器測量環境大氣壓 。

2. 系統容量:可登錄100組程序(PTN)×100段(STEP),每組程序所需之段數可任意分割,各組程序并可自由相互連接(LINK).

3. 循環設定:每組運轉程序可執行99回

4. 操作模式:具定值/程序/二種運轉模式可符合各種溫濕度測試條件之執行.

5. 控制方式:采用智能型微電腦PID+SSR/SCR可自動正逆雙向同步輸出,控制精度穩定精確，且內含先進之斜率控制邏輯,可完全滿足客戶測試需求.

6. 數據設定:觸控式對話框設定模式,操作流程簡易明確,內建程序目錄管理，便利各項試驗名稱及程序數據之建立、更改、查閱或運轉執行.

7. 曲線繪制:當溫濕度時間及循環次數等數據設定完成時,運轉中亦可獲知實際運轉曲線之繪制畫面.

8. 時間訊號:3組時序控制輸出接口,搭配10種之時間控制模式,可供外部邏輯驅動元件來執行啟動/停止之時序規畫(信號、機構、電力‥等相關輔助控制).

9. 預約啟動:測試條件皆可設定預約開機運轉之功能,可由年、月、日、分來設定預約之執行時間.

10. 操作鎖定:系統運轉中,可經由鎖定啟停之功能按鍵,以防止其它人員誤觸而造成系統關機之不便.

11. 停電復歸:具斷電記憶裝置及復電時機臺之再啟動模式

12. 背光選擇:LCD背光燈之開啟時間可依個人之工作時段配合設定,便利使用時之操作與監看,并可延長背光燈之使用年限.

13. 安全檢知:內建多項全功能之系統偵測感知裝置,可確保機臺之安全運轉.當感知異常故障時,立即切斷機臺控制電力,并自動顯示故障項目。

14. 外部保護:獨立于主控制器之電子式超溫保護裝置,可設定受測對象之溫度上限保護,以達多重保護之功能.

a) 溫濕度測量：優質鉑電阻PT100；

b) 運行方式：程序運行或定值運行；

c) 設備應具有工作時間累積計時器及開機自檢功能；

六、設計及制造標準：

該試驗箱設計及制造主要依據技術協議和相關的試驗箱技術條件。

其滿足如下試驗標準：

GB10586-89         濕熱試驗箱技術條件

GJB150.3-86         溫試驗方法

GB/2423.3-89        恒定濕熱試驗方法

GB/2423.4-89        交濕熱試驗方法

七、完善的安全保護措施：

1、安全可靠的漏電短路保護裝置；

2、電源缺相、錯相保護；

3、獨立的工作室超溫保護；

6、加熱器短路等保護裝置、并進行聲光報警；

8、安全可靠的接地裝置。

八、設備使用條件：

1、電    源：380±10%V，50 ±1%Hz，三相四線制＋接地保護線；

2、環境溫度：5 ～32℃；

3、環境濕度：≤85%R.H；

4、大氣壓：86~106Kpa；

5、周圍無易燃、易爆物品，無強烈振動，無強烈電磁場影響，無高濃度粉塵及腐蝕性物質，無陽光直射或其它熱直接輻射；

6、設備應水平放置于通風良好的試驗室內，設備占地面積達9平方米，周圍應留有至少1.5米的空間供操作及維護之用。

九、設備驗收方法：

1、驗收標準：按技術協議及相關標準；

2、驗收項目：設備包裝情況、外觀質量、溫濕度特性；

3、檢定項目：溫濕度特性；

4、交付方式：在產品驗收合格并運達需方現場安裝調試完畢后，進行產品驗收。

十、產品售后服務措施及產品質量保證承諾：

1、目  的：充分滿足客戶需求，達到客戶滿意的目的；

2、職  責：為客戶提供設備備品、備件及技術咨詢工作，負責安排和對客戶的技術培訓；

3、從驗收之日起，設備在12個月質量保證期內，需方在遵守保管、 使用和安裝規則的條件下，因試驗箱制造質量問題不能正常工作時，供方在得到通知后將安排維修人員進行免費維修；

4、供方應滿足技術方案中的各項要求，并滿足相關標準；

5、供方保證優惠、優先提供設備的配件供貨；

6、在保修期內，因供方產品質量原因更換零部件，該零部件保修期順延；

7、質保期后設備出現問題時，供方應及時給予解決,只收取維修工本費。

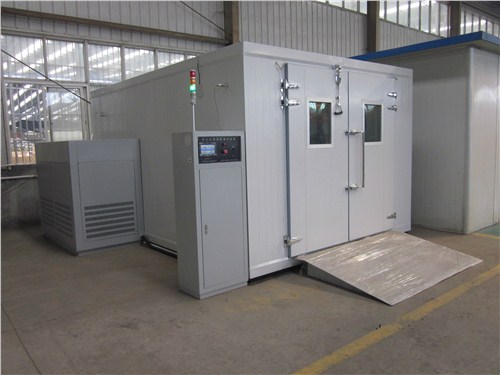

主要材料清單步入式恒溫恒濕試驗室
