三維探地雷達系統優勢：

● 主機采用創新的數字步進頻率雷達技術

●?天線應用引領GPR天線設計的電子掃描無線陣技術

●?實時三維顯示測試數據及分析結果

●?高分辨率道路無損檢測最佳設備

?

三維探地雷達系統主要組成：

●?GeoScopeTM MK IV雷達主機

●?三維探地雷達多通道天線陣

●?實時3D采集軟件

●?3dr-Examiner三維探地雷達數據分析軟件

?

三維探地雷達應用領域：

●?高速公路、市政道路路基、路面檢測

●?橋梁檢測

●?地下管線調查與測繪

●?機場跑道檢測

●?鐵路路基檢測

?

產品介紹：

第一部分: GeoScopeTM MK IV雷達主機

三維探地雷達主機介紹：

?

3D-Radar公司最新推出的GeoScopeTM MK IV探地雷達系統可以連接地面耦合和空氣耦合天線進行不同環境的地質檢測。擁有超寬頻帶200MHz-3000MHz，根據不同環境及地質條件，探測深度3-5m。提高了高速勘察，高密度地下三維成像等標準。MK IV是3D-Radar公司的第四代雷達主機，進一步拓展了步進頻率技術在探地雷達的應用。GeoScopeTM MK IV實現了高密度高速數據采集，同時也結合了更深的探測能力和高分辨率。對于地下不同深度層的研究，通過優化信號帶寬和最佳可能的分辨率可以實現高速勘察大掃描寬度而不會丟失圖像細節。

?

主機特點：

所有深度都可以達到優化分辨率：步進頻率技術可以讓用戶設置，以獲得不同深度的最佳可能分辨率。只需要一個天線就可以同時滿足探測深度和最高分辨率。不需要像傳統三維探地雷達那樣，不同深度探測需要用不同的雷達天線。

?

空前的區域勘察速度(工作效率)：極其高的勘察效率和有效的采樣方法使得GeoScopeTM MK IV采用2.4m天線陣可以以100km/h車速提供7.5X7.5cm網格完全三維圖像。生產效率高達25畝/小時。

?

高分辨率的全三維地下圖像：天線陣子間距為7.5cm結合3GHz帶寬確保了管線探測，軍事應用和考古勘探等所需要的高密度掃描要求大寬度天線陣，均一響應的每個陣子：MK IV兼容所有VX型天線陣，最大寬度為330cm。

步進頻率技術：

GeoScopeTM MK IV采用了數字化生成步進頻率波形用于三維探地雷達成像。MK IV以一定的頻率階梯增加式發射一系列正弦波，并以頻域接收相對應的原始數據。同時在GeoScope內通過逆傅里葉變換將數據轉為時域斷面并實時顯示，也可以使用3dr-Examiner，即3D-Radar公司的GPR處理和可視化等軟件對數據進行后處理?？辈鞎r采集的數據通過Gbit 網線傳輸到連接的筆記本電腦上。

?

第二部分: 三維探地雷達多通道天線陣

天線陣介紹：

美國3D-Radar公司的DX系列天線陣可以以連續的200MHz-3GHz頻率范圍內單趟采集多達41條測線的三維探地雷達數據?？諝怦詈咸炀€設計具有清晰的脈沖響應，多次回波信號低，對直達波有較好的抑制。

?

?

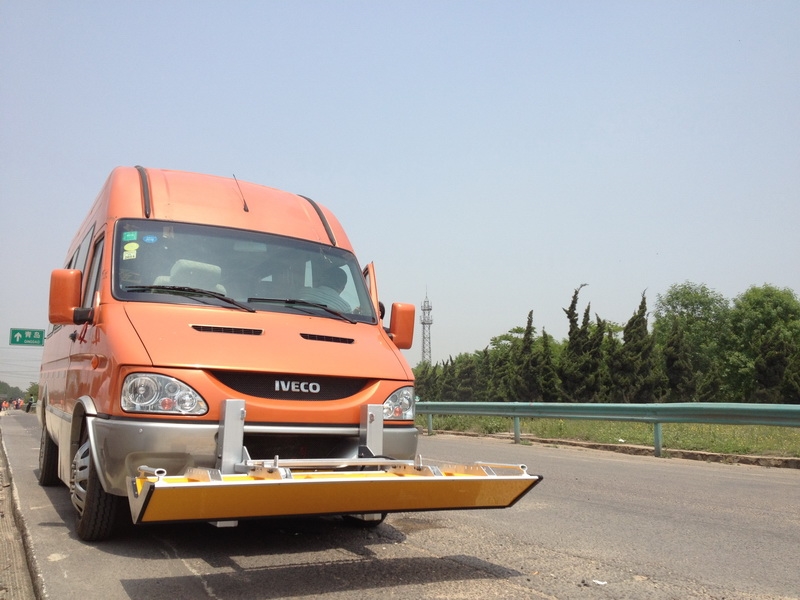

DX系列天線陣代表了GPR天線設計的最新創新。結合步進頻率雷達主機GeoScope MK IV，VX系列天線具有采集一定掃描線密度的三維雷達數據的獨特能力，實現了真正3維雷達數據的處理?？諝怦詈咸炀€陣適合需要天線距離地面一定高度的應用，如：公路和鐵路的快速檢測以及雷達和未爆炸物探測。所有天線陣子均具有200MHz—3GHz頻帶寬，深度分辨率高，淺層可達3cm，對測量道路罩面厚度和檢測橋梁面板十分理想。

?

特別為GeoScope MK IV三維探地雷達主機配置的VX系列天線可以同時接收兩個勘察通道的數據，勘察速度提高了一倍而不會丟失數據和數據保真度。這種獨特的寬頻天線設計包含蝴蝶結單極天線陣子，其中結合了不同的發射/接收天線對，使得用戶可以一次采集多個通道數據，通過設置，用戶可以以7.5 X 7.5 cm網格采集數據，從而獲得真正的三維圖像。用戶也可以設置只采集幾條測線，以便可以進行高速勘查。針對高速勘察應用或如果某些掃描線引起干擾如鐵軌路基測量時，用戶可以設置系統采集較少的掃描線。

?

天線陣特點：

●?超寬頻帶，200MHz—3GHz可以對地表淺層到更深的地下進行詳細勘查，淺層深度分辨率可達3厘米

●?可選天線陣子，多達41個通道單趟可采集多條通道數據，細勘使用所有通道，快速勘查可只打開一部分通道

●?統一的天線陣子尺寸所有通道具有相同的頻率范圍和相同的脈沖響應，方便數據處理

●?兼容GeoScope MK IV雙通道接收結構的雷達主機可以同時采集兩對天線陣子數據，快速推進而不失保真

●?多偏移數據記錄(Multi-Offset)可選多偏移數據記錄，即可以在發射和接收選擇不同偏移的方式記錄數據。自動共中點(CMP)采集容易進行波速分析

●?內置GPS接收極定位和精確的授時

?

?

表1：各天線型號技術參數表(地面耦合)

?

表2：各天線型號技術參數表(空氣耦合)

?

第三部分: 實時3D采集軟件

?

實時三維采集軟件(RT3D)可以讓用戶在現場采集數據時，即時觀看天線陣的各個通道。

?

友好的用戶數據采集和控制：

GeoScopeTM 可以通過標準的1Gbit/s的以太網線連接，用手提電腦或個人電腦來控制. 軟件可以讓用戶設定每次探測的頻率范圍, 掃描周期, 激活的天線數目以及采樣間隔. 在數據采集的同時,用戶還可以觀看一個通道的數據并在數據上設定用戶自己的范圍界標. 距離測量儀(DMI)的標定根據一步一步的指導很容易完成。

?

RT3D可以同時顯示斷面雷達圖，橫斷面以及所選的深度水平視圖，這樣使得現場勘查工作更為容易，用戶可以實時觀看和識別探測目標。這種獨特功能使得用戶可以追蹤目標體如管線等。如果再配置GPS，用戶可以直接標記目標圖的精確位置。實時功能是通過

GeoScope內的現場可編程門陣列邏輯電路(FPGA)實現的。FPGA通過快速逆傅里葉變換將頻域數據轉化成時域數據，變成時域信號后的結果就可以真實展示GeoScope以及天線陣的多通道和步進頻率的特點。

GeoScope將GPR數據存入其內部硬盤里，用戶可以在存儲時域數據還是頻域數據之間選擇，以便進一步數據處理。在轉成時域信號前，頻域信號對一些特殊處理是有用的。

RT3D實時三維顯示開辟了許多新應用，如實時地雷，未爆炸物和路邊炸彈等探測，快速有效管線探測，實時道路和橋梁檢測等。同時也可以追蹤探測地下線性結構物如管線和電纜。

?

第四部分: 3dr-Examiner三維探地雷達數據分析軟件

產品簡介：

?

3dr-Examiner通過其獨特的能力，快速地處理和查看大面積數據，以及用戶友好界面實現數據查看，分析和生成報告等特點革新了GPR數據處理和分析。這些功能極大地減少了3D GPR數據處理所需要的時間。

?

3dr-Examiner特點：

●?方便使用注釋功能：為其后生成的報告，數據的用戶信息有助于確認有問題的區域

●?為大量數據處理而設計：100GB數據量的多文件項目可以輕松處理

●?多核處理器的優化大大減少處理時間：數據的初步分析在現場即可完成，而不需要帶回辦公室完成

?

直觀的用戶圖形界面可以迅速巡覽帶有地理位置的大面積數據：

●?用戶可以從數據中快速提取有用的信息

●?支持導入地圖和帶有地理位置的圖片

●?幫助用戶對處理的數據進行定位

?

支持帶有地理位置的多掃描線數據處理：對于大面積數據集，可以快速和巡覽，分析和報告

?

自動層界面跟蹤：采用了先進的空間層跟蹤算法，只要鼠標在其中一個通道斷面上一點，軟件便可以自動跟蹤所有通道的分層界面數據分析結果為文本格式，方便用戶將數據應用到自己開發的分析軟件中提供可選功能：通過共中點(CMP)計算深度，層厚分析計算等。
