TSC-9M-12彩屏應力集中磁檢測儀

　　TSC-9M-12建筑鋼筋腐蝕_破壞應力檢測儀可用于建筑物內的鋼筋檢測，采用金屬磁記憶原理進行非破壞性的檢測，可以檢測出鋼筋的腐蝕、斷裂等缺陷，也可以對鋼筋進行壽命評估

　　。

　　注意！TSC-9M-12建筑鋼筋腐蝕_破壞應力檢測儀價格以實際回電報價為準！咨詢熱線張威18333614539。TSC-9M-12建筑鋼筋腐蝕_破壞應力檢測儀是由北京中誠嘉儀科技有限公司總代理銷售，我公司有大量庫存，付款當天即可發貨。

　　TSC-9M-12彩屏應力集中磁檢測儀主要性能

　　俄羅斯動力診斷公司開發的TSC-9M-12型12通道彩屏應力集中磁檢測儀是用金屬磁記憶法來測量、記錄和分析各種設備與結構件應力應變狀態的檢測系統。TSC-9M-12彩屏應力集中磁檢測儀可測定鐵磁性金屬的應力集中區(設備損傷的主要來源)和缺陷位置，找出設備的薄弱部位。

　　金屬磁記憶檢測是俄羅斯動力診斷公司提出的的無損檢測方法，通過測量鐵磁性金屬的磁場Hp的分布，確定應力集中區的準確位置，評估其危險程度。該方法得到國際上的一致認可，頒布了ISO。TSC-9M-12是金屬磁記憶檢測儀器，磁場強度使用A/m (安培/米)為單位，編碼器換算出長度值，以mm為單位。TSC-9M-12彩屏應力集中磁檢測儀為設備檢測領域和剩余壽命評估提供了嶄新的原理和手段。

　　俄羅斯動力診斷公司研發的TSC系列儀器包含：TSC-1M-4金屬磁記憶檢測儀、TSC-2M-8應力集中磁檢測儀、TSC-3M-12應力集中磁檢測儀、TSC-5M-32應力集中磁檢測儀、TSC-7M-16應力集中磁檢測儀、TSC-9M-12應力集中磁檢測儀、EMIC-1M裂紋指示儀等儀器。

　　TSC-9M-12彩屏應力集中磁檢測儀的可行性

　　《金屬磁記憶》檢測法和的檢測儀器是由俄羅斯動力診斷公司發明以來，在檢測理論和實際應用上已發展了二十多年。作為一種新的無損檢測方法，其擁有傳統方法沒有的優勢：

　　對受檢對象不要求任何準備(清理表面等)；

　　不要求做人工磁化，因為它利用的是工件制造和使用過程中形成的天然磁化強度；

　　能找出從何處取樣的方法、的事前檢測方法；

　　完成疲勞損壞的早期診斷，壽命評估和設備可靠性的預測；

　　金屬磁記憶法不僅能檢測在正運行的設備，也能檢測修理的設備；

　　金屬磁記憶方法-能以1mm精度確定設備應力集中區的方法；

　　對機械制造零件，金屬磁記憶法能保證的質量檢測和生產在線分選；

　　和傳統無損檢測方法配合能提高檢測效率和精度；

　　基于以上優勢該檢測方法和相應的檢測儀器在全世界范圍內被認可和得以快速傳播，并已經頒布了。金屬磁記憶法已經被的應用于各個領域的檢測和材料研究工作。它成熟的技術和穩定的性能已使其得到了成功的應用，得到了科研、測試人員的認可，該檢測方法和相應的檢測儀器在俄羅斯有超過1000家企業在使用，在世界上有30多個應用金屬磁記憶檢測法和儀器解決各種檢測難題。中國約有400家以上的單位在使用這種俄羅斯動力診斷公司的方法和儀器進行檢測和研究。因此，選擇作為該技術創始人的世界的生產廠家的儀器來進行研究工作是完全可行的。

　　TSC-9M-12彩屏應力集中磁檢測儀特點

　　l既可檢測如裂紋、腐蝕等已經存在的缺陷，也可檢測檢測應力集中區這些潛在的危險，能在缺陷產生之前確定危險的位置，實現缺陷的早期診斷。

　　l利用金屬的自然磁性，不要求對被檢測對象進行的磁化。檢測過程只是單純的感應采集磁場強度數據，不需要任何激勵源，不發射任何物質。

　　l無需對被檢測對象進行復雜的打磨等表面處理，可透過涂層進行檢測。

　　l可在對上表面檢測的同時發現下表面的危險區域。

　　l檢測成本低，不需要任何耗材。

　　l評估設備剩余壽命，確定取樣位置。

　　l支持單分量、雙分量與三分量傳感器，可同時測量磁場的法向分量和切向分量，可獲得被檢測對象的磁場信息。

　　l 12個測量通道，以點測式、編碼器計數和以時間計數三種模式記錄數據。

　　l彩色LCD顯示屏，320×240像素。操作簡化，使用14鍵鍵盤。

　　l屏幕直接顯示各通道參數、磁場分布曲線、磁場梯度曲線、通道差值曲線、通道差值梯度曲線。

　　l檢測速度快，檢測速度(步長為1mm時)可達0.2 -0.5 m/s。

　　l能以毫米為長度單位，確定金屬應力集中區和缺陷的位置。

　　l測量步長(間距)1mm、2mm、4 mm、8mm、16mm、32mm、64mm、128mm。

　　l儀器采用電池供電，無需外接電源，便于檢測現場作業。

　　l便攜式儀器、重量輕、可單手持機操作，適應各種復雜的檢測現場的要求。

　　l掃描裝置上的傳感器方向和高低可以進行調節以適應不同形狀制件的檢測需要。

　　l掃描裝置上的傳感器與被檢測物體不接觸即可測量，以避免磨損。

　　l檢測數據可存儲及回放，并可傳輸到計算機。

　　l配套數據分析軟件MMM-System，可在計算機上對數據做深入的處理。

　　l儀器可以在不消除外部磁場條件下使用，也具有補償外部磁場影響的設置。

　　l儀器可通過地球磁場對掃描裝置進行自校準。

　　l主機可以連接多種類型掃描裝置，以實現不同的檢測目的，可極大的擴展儀器的應用范圍。

　　TSC-9M-12型彩屏應力集中磁檢測儀技術參數

　　磁場(HP)值測量范圍

　　±2000 A/m(安培/米)

　　測量通道數

　　12個測量通道

　　小測量步長(間距)

　　1mm

　　測量步長(間距)

　　128 mm

　　掃描速度(步長為1mm時)

　　0.2 -0.5 m/s

　　每個通道磁場測量基本相對誤差

　　<5%

　　長度測量相對誤差

　　<5%

　　微處理器

　　16位

　　內存容量

　　2Mb

　　閃存容量

　　256Mb閃存存儲檢測數據

　　液晶顯示

　　彩色LCD顯示屏，320×240像素

　　RS-232接口數據傳輸速度

　　115 kbps

　　鍵盤

　　14鍵

　　電池

　　內置充電電池

　　工作溫度范圍

　　-15°C—+55°C

　　相對濕度范圍

　　45% - 85%

　　幾何尺寸

　　165x83x32 mm

　　重量

　　0.4 kg

　　TSC-9M-12彩屏應力集中磁檢測儀主要組成部分

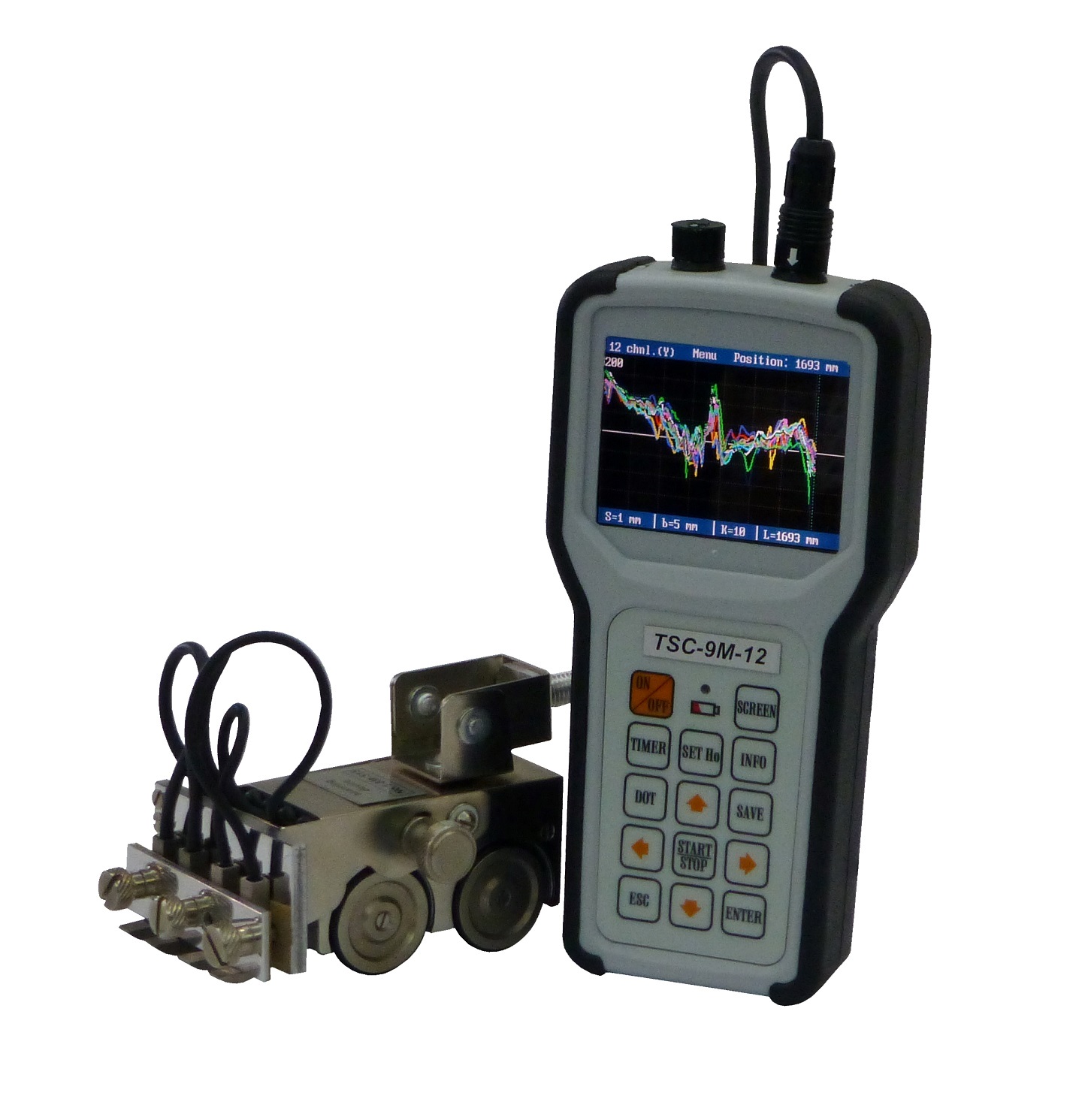

　　1、 檢測主機——TSC-9M-12型12通道彩屏應力集中磁檢測儀主機，320×240像素彩色LCD顯示屏，14鍵防水防油鍵盤，16位微處理器，電池供電，掃描裝置接口，數據傳輸接口，堅固儀器外殼。12個檢測通道，點測式、編碼器計數和以時間計數多種檢測模式，支持數據存儲、回放及數據傳輸，支持傳感器校準，外部磁場補償功能，支持單分量、雙分量及三分量傳感器，傳感器類型自動識別。可同時實時顯示12通道磁場分布曲線、磁場梯度曲線、通道差值曲線、通道差值梯度曲線。

　　2、 適于平面、焊縫、管型材料的多用途掃描裝置——1-8M型8通道掃描裝置。4個雙分量磁傳感器，分別測量磁場的法向分量與切向分量。每個傳感器含兩個測量通道。用在對容器、平面、焊縫、管型材料、鐵軌等形狀規則的制件的應力集中的局部快速掃查。掃描裝置設計成小車形狀，4個傳感器按水平布置，傳感器間距、高低、方向可根據被測工件的形狀調節，有鎖緊結構。集成有4個輪子的編碼器，用以記錄檢測長度。

　　3、適用于大直徑管道檢測的探頭(型號：6-12)

　　6-12型掃描裝置是12通道接觸式大面接觸式檢測裝置。12個單分量磁探測傳感器，全部測量磁場的法向分量，用在對管道、容器、平板等工件應力集中區的大面積快速掃查。掃描裝置設計成小車形狀，12個傳感器按水平布置，傳感器間距、高低、方向可根據被檢測物體狀況調節，有鎖緊結構。鋁制支撐桿，可根據管道、容器的弧度自制不同弧度的支撐桿安裝傳感器以適應不同形狀的被測物體。電纜長度1.5米。集成有4個輪子的計數器，用以記錄檢測長度。

　　4、埋地管道檢測掃描裝置——11-12W型掃描裝置

　　11-12W型掃描裝置集成了三分量磁探測傳感器和模-數轉換器。12通道地下管道檢測掃描裝置，適合管徑小于530mm的管道，用在地下2-3米深的油、氣管道的無接觸式磁測斷。集成四個3分量傳感器與模數轉換器的的高靈敏度掃描裝置，分辨率0.1A/M。分別測量磁場法向分量與兩個切向分量。四個傳感器按水平布置，每個傳感器含三個測量通道。掃描裝置設計成伸縮桿式，長度可調節，傳感器間距、方向可調節，有扣緊裝置，帶計數器接口。桿長度和傳感器之間的距離可依據被檢測管道的直徑進行調整。在檢測時可使用外部計數器測量長度。11-12W型掃描裝置還配置了測量輪。這個結構可以充分改善檢測管道時應力集中區的探測精度。適合于在城市中的平坦道路上檢測。該掃描裝置既可以用帶輪子的模式測量也可以取下來單獨使用。

　　5、 數據分析軟件——MMM-System是處理金屬磁記憶檢測法獲得的有關零件、設備和結構件的應力應變狀態數據的軟件。用于應力集中檢測數據的分析、處理，圖像與數據列表輸出。支持100個數據通道的文件，可調整步長、間距、檢測長度。二維、三維、極坐標圖形顯示。可同時處理多條磁場分布曲線，能夠管理曲線參數。根據磁場分布曲線(Hp曲線)，程序會自動生成梯度(Dx曲線)，表征出應力集中水平。據此，按照檢測方法，可測定極限應力集中區(損壞發展區)。MMM-System能處理彩屏應力集中磁檢測儀采集到的數據，也能處理計算機鍵盤直接輸入的數據。本程序也考慮到了可以編輯數據。可以在打印機上打出曲線圖型，也可以生成圖像文件或數據列表，以便在其他程序的幫助下作進一步處理。
