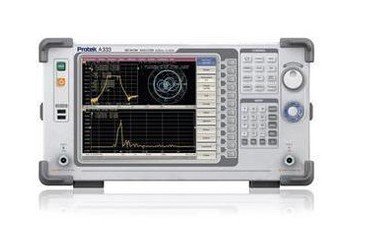

- Protek A333矢量網絡分析儀(3.2GHz) jiang 矢量網絡分析儀 頻率范圍300kHz到3.2GHz?頻率分辨率1mHzIF帶寬設置1Hz到30kHz ? 功率范圍-45dBm到+10dBm功率精度±1.0dB顯示10.4英寸?TFT彩色液晶(800x600)觸摸屏 ? 用戶界面USB2.0,?以太網,?鍵盤,?鼠標,?打印機,?視頻 ? 測量性能 ? 測量參數：S11,S21,S12,S22?????????????????????????????????? ? 測量通道數量：到16個獨立的邏輯通道,?一個邏輯通道被定義為某一激勵信號設置,?如頻率范圍,?測試點數,功率等每個邏輯通道在屏幕上作為獨立的通道窗口顯示??????????? ? 數據跟蹤：到16個數據跡線顯示在各自的通道窗口上,??一個數據跡線顯示被測器件的某一參數,如S參數,時域響應,輸 ? 入功率響應???????????????????????????????????? ? 存儲跟蹤：16個數據跡線的每一個都能將當前值保存到存儲器用于比較.??????????????????????????????????????? ? 數據顯示格式：對數幅值,線性幅值,相位,延長相位,群延遲,?駐波比實部,虛部,史密斯圓圖,極坐標?????????????????????? ? 數據標記：每個跡線到16個標記.對增量標記操作可應用參考標記,?史密斯圓圖支持5種標記格式:?線形幅值/相位,對數幅值/相位,實部/虛部,R?+?jX?和?G?+?jB。極坐標支持3種標記格式:線形幅值/相位,對數幅值/相位,?實部/虛部?????????? ? 標記功能 ? 標記搜索:搜索值,***小值,峰值,左峰值,右峰值,目標值,目標左值,目標右值,帶寬參數???????????????????????????????????????? ? 標記搜索附加特性:搜索范圍設置:?特定值跟蹤或單一操作搜索功能??????????? ? 通過標記設置參數:通過標記的激勵值設置開始、停止、中心頻率,?通過標記的響應值設置參考電平 ? 掃描特性 ? 掃描測量點數:用戶自行設置?2?到?10001 ? 掃描類型:當激勵功率為固定值時：線性?huà)呙??對數掃描;?分段掃描當頻率為固定值時：線性功率掃描 ? 分段掃描特性:在幾個獨立的用戶定義的分段內頻率掃描。應為每個分段設置頻率范圍,?掃描點數,?,源功率和IF帶寬 ? 功率:源功率?-45到+10dBm?精度0.05dB,在頻率掃描模式中功率斜率可設置到2dB/GHz去補償連接線中高頻衰減??? ? 掃描觸發:觸發模式：連續,?單次,?保持??觸發源：內部,?手動,?外部?? ? 跡線功能 ? 跡線顯示:數據跡線,?存儲器跡線或數據和存儲器跡線同時顯示???????? ? 跡線數學:通過數學運算更改數據跡線：對被測復雜值和存儲器數據進行加,?減,?乘,?除?????????????????????????????????????? ? 自動刻度:自動選擇刻度和基準值具有***有效的顯示跡線????????????? ? 電延遲:在低損耗測試設置中,將校準面移動,對延遲補償。被測器件線性相位的偏離測量時的電延遲補償。??????????? ? 相位偏移:相位偏移指定度數????????????????????????????????????? ? 統計:計算和顯示數據跡線的平均值,?標準偏差,?峰-峰偏差?????? ? 其他特性 ? 熟悉圖形用戶界面:基于Windows?操作系統的圖形用戶界面,保證了用戶快捷和容易的儀器使用????????????????????????????????????????? ? 分析儀控制:使用個人電腦????????????????????????????????????????? ? 圖表打印/儲存:預覽,?存儲和打印可通過MS?Work,?Windows?圖象瀏覽器或分析儀打印向?qū)?lái)完成??? ? 編程功能:COM/DCOM??自動控制 ? 測量范圍 ? 阻抗:??50Ω(75Ω) ? 測試端口連接器:??N-type,?female ? 測試端口數量:??2 ? 頻率范圍:??300kHz?to?3.2GHz ? 全部連續波形頻率精度:??±5×10 ? 頻率分辨率:??1mHz ? 測量點數:??2?to10001 ? IF帶寬:?1?Hz?to?30?kHz ? (以1/1.5/2/3/5/7步進) ? 動態范圍??(IF帶寬?10Hz):?130?dB??,typ.135dB ? 測量速度 ? 每個點測量時間:??125μs ? 源到接收端口轉換時間:??10ms ? 相對測量點數的典型掃描時間 ? 測量點數:??51???201???401???1601 ? 開始??300kHz,?停止?10MHz,?IF帶寬?30kHz ? 未校正:??13ms??52ms??104ms??413ms ? ?全二端口校準:?46ms??123ms??226ms??844ms ? 開始??10MHz,?停止?3.2GHz,?IF帶寬?30kHz ? 未校正:??7ms??27ms???53ms??207ms ? ?全二端口校準:?34ms??73ms??125ms??434ms ? 測量精度 ? 傳輸測量精度（幅值/相位） ? ????+15??dB?to?+5dB:?0.2dB/2° ? ????+5??dB?to?-50dB:?0.1dB/1° ? ????-50??dB?to?-70dB:?0.2dB/2° ? ????+70??dB?to?-90dB:?1.0dB/6° ? 反測量精度（幅值/相位） ? ??????0dB?to?-15dB:?0.4dB/4° ? ???-15?dB?to??-25dB:?0.1dB/1° ? ???-25?dB?to??-35dB:?4.0dB/22° ? 跡線穩定性 ? 跡線噪聲幅值(IF帶寬3kHz):?1mdB?rms ? 溫度依存(每一度的溫度變化):?0.02dB? ?
