山東試金試驗設備有限公司

鋼結構高強螺栓拉伸試驗夾具螺母保載試驗

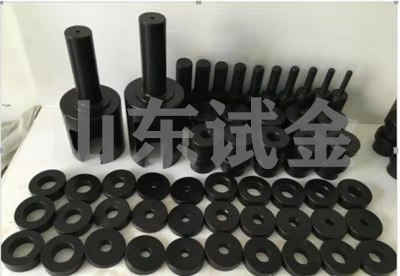

一、概述夾具是我公司根據國家相關標準GB/T3098.1-2000，GB/T50205選用特殊材料精心設計加工制作而成，它通過不同方式的組合，可以進行螺栓楔負載試驗和普通拉力試驗、螺栓保證最小拉力荷載試驗、螺母保證荷載試驗。二、主要技術指標： 1、楔負載試驗最大拉力：696kN（M30-10.9s） 2、螺栓最小拉力荷載試驗：583kN（M30-10.9s） 3、螺母保證荷載試驗：583kN（M30-10.9） 4、螺栓保證荷載試驗：466kN（M30-10.9s）備注：M30以上的高強螺栓試驗夾具需特殊訂貨。三、夾具配置： 1、夾具體（含拉桿）一對（共4件） 2、平墊M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各一件（共10件） 3、帶內螺紋的拉力環M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各兩件（共20件） 4、楔負載塊M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各一付（2件/付，共20件）M20以下為10o、6o M22（含M22）以上為4o、6o 5、螺母試驗芯棒M10\M12\M14\M16\M18\M20\M22\M24\M27\M3各一件（共10件）另配一件M33的芯棒通用拉力環如果每規格增加一個平墊還可以做鋼網架球節點螺栓拉伸試驗。其它規格需特殊訂貨

山東試金試驗設備有限公司

王巖巖
