微機控制電液伺服萬能試驗機

這真不是您需要的產品？
品　　牌：

直接提問 | 回首頁搜
出廠價：
0

主要規格：
WDW-300M

用　　途：
金屬非金屬復合材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等力學性能指標的測試

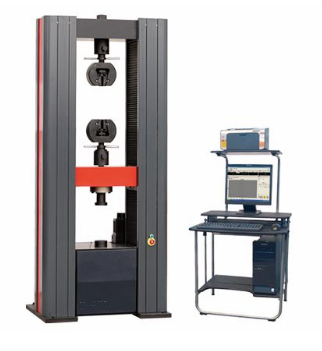

WDW-300M是新一代微機控制電子萬能試驗機。主要用于各種金屬、非金屬及復合材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等力學性能指標的測試。系統采用微機閉環控制，具有寬廣準確的加載速度和測力范圍，對載荷、位移的測量和控制有較高的精度和靈敏度。該設備適用于金屬、膠粘劑、管材、型材、航空航天、石油化工、防水卷材、電線電纜、紡織、纖維、橡膠、陶瓷、食品、醫藥包裝、土工布、薄膜、木材、紙張等制造業以及各級產品質量監督部門，同時還適用于大中專院校進行教學演示工作。試驗機主機的設計具有外形美觀、操作方便、性能穩定可靠的特點，無污染、噪音低、效率高。輔具的設計與主機相匹配，結構為楔型平動式、手動旋轉夾緊，試樣不受附加力。夾持方便、可靠、不滑移。該試驗機采用調速精度高、性能穩定的臺灣東元公司數字式交流伺服調速系統與電機作為驅動系統；特別設計的同步齒型帶減速系統和滾珠絲杠副帶動試驗機的移動橫梁運動；以Windows為操作平臺的基于數據庫技術的控制與數據處理軟件采用了虛擬儀器技術代替傳統的數碼管、示波器，實現了試驗力、試驗力峰值、橫梁位移、試樣變形及試驗曲線的屏幕顯示，所有的試驗操作均可以在計算機屏幕上以鼠標輸入的方式完成，具有良好的人機界面，操作方便；插裝在PC機內的雙通道全數字程控放大器實現了真正意義上的物理調零、增益調整及試驗力測量的自動換檔、調零和標定，無任何模擬調節環節，控制電路高度集成化，完全取消了電位器等機械調整器件，結構簡單，性能可靠。上述各項技術的綜合應用，保證了該機可以實現試驗力、試樣變形和橫梁位移等參量的閉環控制，可實現恒力、恒位移、恒應變、等速度載荷循環、等速度變形循環等試驗。用戶可以使用PC機專家系統自主設置恒應力、恒應變、恒位移等控制模式，各種控制模式之間可以平滑切換。程控模式滿足國家標準GB/T228-2002《金屬材料室溫拉伸試驗方法》、GB/T7314-1987《金屬壓縮試驗方法》的要求，實現了符合GB、ISO、JIS、ASTM、DIN等多種標準的數據處理，特別是具有良好的擴展性，處理結果可以ASCII碼的形式進行磁盤存儲。為試驗數據的再分析、數據庫管理、網絡傳輸等后處理提供了方便。由于該試驗機實現了試驗過程的自動控制和試驗結果的信息化處理，可使操作人員方便、自主地設置試驗程控步驟。在進行拉伸試驗時，可以使試驗者清晰地觀察低碳鋼、鑄鐵等整個試驗過程。通過在不同曲線段的反復加載，由力—位移（變形）曲線，可以直觀的驗證虎克定律和觀察冷作硬化現象。對無明顯物理屈服現象的材料，可以選用滯后環法或逐步逼近法測定規定非比例延伸強度。在壓縮過程中，便于觀察低碳鋼壓縮屈服現象和強化現象，鑄鐵的壓縮破壞過程和斷口形狀。二、結構及原理：主機由上橫梁、移動橫梁與工作臺通過立柱、滾珠絲杠連接成剛性臺式框架結構，臺灣東元交流伺服電機及交流伺服調速系統安裝在工作臺下面，交流伺服電機通過同步齒型帶減速機構驅動雙滾珠絲杠旋轉，從而帶動移動橫梁做上下移動以實現對試樣加載（移動橫梁與工作臺之間安裝有壓縮、彎曲附具,可對金屬或非金屬材料試樣進行壓縮及彎曲試驗; 移動橫梁與上橫梁之間安裝有拉伸附具,可對金屬或非金屬材料試樣進行拉伸試驗）。測力傳感器安裝在移動橫梁的下部，用于測量試驗力的大小；交流伺服電機內置位移測量系統，用于測量試樣的位移量,也可近似代替試樣的變形量；對部分金屬材料，試驗機配置試樣延伸率的專用測量裝置-引伸計,引伸計的雙夾頭夾住試樣標距兩點,實時測量試樣標距兩點的分離距離,即試樣的變形量，微機控制試驗過程，并實現數據處理及輸出。 WDW-200M說明.png 三、工作條件： 1. 室溫10―35℃。 2. 相對濕度≤80%。 3. 周圍無振動，無腐蝕性介質，無強磁場干擾。 4. 電源電壓波動不超過額定電壓的10%。 5. 在穩固的基礎上水平安裝，水平度為0.2/1000。四、性能及特點： 1. 采用臺灣東元交流伺服電機及交流伺服調速系統控制試驗過程，控制精度及品質大大提高，平穩、高效、低噪音（低速時基本上無噪音）并且控制速度范圍大大加寬（0.005-400mm/min），既有利于常規材料的低速試驗(金屬、水泥、混凝土等)，又有利于非金屬材料（橡膠等）高速試驗，同時也可用于空載時快速調整試驗空間，節省輔助試驗時間。該試驗速度滿足目前國內常規金屬及非金屬材料試驗速度的要求。 2. 由同步齒型帶、精密滾珠絲杠副“強強”連手組成的減速機構，使得結構更簡潔、明快，傳動效率大大提高，主機的下工作臺位置高度及主機高度也隨之下降,外觀更協調。 3. 采用拉伸與壓縮獨立的雙空間結構，操作方便，避免了拉伸與壓縮彎曲在同一空間時更換不同試驗附具的煩瑣。 4.可根據要求配置不同規格的傳感器，使得試驗范圍大大加寬，以滿足不同試驗負荷的測量要求。 5. 主機外觀殼體，造型大方、美觀。 6.采用先進的控制技術，具有應力、應變、位移三種閉環控制方式，各控制環間可自動切換，并在各方式間切換時實現無沖擊平滑過渡，可同步顯示試驗力、峰值、位移、速度、試驗狀態、試驗曲線等。 7.可進行試驗力、變形、位移等速率控制及保持。 8.可實現試樣裝夾時橫梁的快/慢升降調整，操作靈活、隨意切換。 9.具有試驗結束后返回初始位置的功能，高效，快捷。 10.具有完善的限位保護功能及過載過流保護、試驗斷裂自動停機等功能，可靠、安全。 11.自建強大的試驗數據庫，試驗數據可隨時保存、查詢、調用。 12.提供多種報表打印接口，用戶可根據需要編輯任何格式的報表，并打印輸出； 13.整個控制系統具有很高的性價比、高可靠性。 14.根據國家標準或用戶提供的標準對材料進行拉伸試驗，并對試驗數據進行統計和處理，然后輸出打印各種要求的試驗曲線及試驗報告，可選擇負荷—時間、負荷—位移、位移—時間、變形—時間等試驗曲線實時顯示、放大、比較、遍歷功能及對試驗過程監控。智能、方便。 15.提供給專業用戶“標準添加程序編輯器”軟件，用戶可以根據實際需要，靈活添加所需的標準； 16.全中文的Windows平臺下的試驗軟件，具有很強的數據和圖形處理功能，可即時打印出完整的試驗報告和試驗曲線，可預留數據接口，直接連接企業（試驗室）的綜合信息管理網絡。也可以根據用戶局域網的具體情況進行定制。五、主要技術指標： 1. 試驗力測量范圍：1%-100%FS 2. 試驗力分檔：可選擇分檔或全程不分檔 3. 試驗力測量精度：優于示值的±1%； 4. 位移分辨力：0.002mm； 5. 位移測量準確度：±0.5%； 6. 變形測量范圍：0.2～100％FS； 7. 變形示值相對誤差：±1%以內； 8. 變形分辨力：0.001mm； 9. 力控速率調節范圍：0.005～5％FS/S； 10. 力控速率相對誤差：±1%設定值以內； 11. 變形速率調節范圍：0.02～5％FS/S； 12. 拉伸行程：0～590mm； 13. 壓縮行程：0～590mm； 14. 橫梁最大行程：1100mm； 15. 試驗寬度：540mm 16. 供電電源：220V； 3kW； 17. 主機尺寸：1050×770×2495mm； 18. 主機重量：1500Kg； 19. 試驗機執行標準:GB/T 16491-2008《電子式萬能試驗機》、GB/T 228-2002《金屬材料室溫拉伸試驗方法》、GB/T 7314-1987《金屬壓縮試驗方法》。六、系統配置： 1 試驗機主機 1臺含：（a）交流伺服驅動器和電機（臺灣東元精電） 1套（b）負荷傳感器300kN （廣州廣測） 1只（c）滾珠絲杠副 2套（d）同步帶減速系統 1套 2 電子引伸計（標距 50mm 變形范圍25mm）北京鋼院 1只 3 測控軟件 1套 4 聯想計算機 1臺 5 A4HP激光打印機 1臺 6 隨機工具（提供安裝、維修、操作所需的特殊專用工具及清單） 1套 7 附具： 1套包括：（a）楔形拉伸附具平鉗口：0-7mm、7-14mm、14-20mm 圓鉗口：φ9-Φ14mm、Φ14-Φ20mm 、φ20-Φ26mm 1套（b）壓縮附具：壓盤直徑φ120mm 1套（c）彎曲附具 1套 8 技術資料 1套包括: 使用說明書（附控制系統原理圖及結構圖等）操作軟件使用手冊合格證、裝箱單七、軟件介紹： 1.自動停機：試樣斷裂后，移動橫梁自動停止； 2.自動換檔（當選擇分檔測量時）：根據負荷大小自動切換到適當的量程，以確保測量數據的準確性； 3.條件存盤：試驗控制數據和試樣條件可制成模塊，方便了批量試驗的進行； 4.自動變速：試驗過程中移動橫梁的速度可按預先設定的程序自動變化，也可手動變化； 5.自動標定：系統可自動實現示值準確度的標定； 6.自動保存：試驗結束，試驗數據和曲線自動保存； 7.過程實現：試驗過程、測量、顯示和分析等均由微機完成； 8.批量試驗：對相同參數的試樣，一次設定后可順次完成； 9.試驗軟件：中文WINDOWS界面，菜單提示，鼠標操作； 10.顯示方式：數據和曲線隨試驗過程動態顯示； 11.曲線編輯：試驗完成后，可對曲線進行再分析，用鼠標可找到曲線上任一點所對應的試驗數據； 12.曲線選擇：可根據需要選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打印； 13.試驗報告：可按用戶要求的格式編制報告并打印； 14.限位保護：具有程控和機械兩級限位保護； 15.過載保護：當負荷超過各檔最大值的3-5%時，自動停機； 16.自動和人工兩種模式求取試驗結果，自動形成報表，使數據分析過程簡便。聯系方式上海凱析科技有限公司電話：13052216999 QQ：375782744 電郵：kaixikeji@126.com 地址：上海市奉賢區南橋鎮南奉公路8589號2幢8層627室
