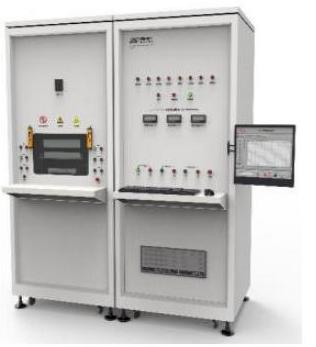

IGBT模塊直流參數測試系統ST-DC6500
IGBT模塊直流參數測試系統ST-DC6500
基礎信息
開發背景：大功率IGBT和Diode模塊j靜態參數程控式設備。
技術標準：IEC60747-2/GB/T4023-1997半導體器件分立器件和集成電路第2部分（整流二極管）
技術標準：IEC60747-9∶2007/GB/T29332-2012半導體器件分立器件第9部分（絕緣柵雙極晶體管/IGBT）。
應用領域：如電網、軌道機車、工業電機等、電動汽車。測試連接可以是“軟連接線”也可是“自動化工裝”，也可選配高低溫單元。
IGBT模塊直流參數測試系統ST-DC6500
產品特點
用于大功率IGBT和Diode模塊的靜態直流參數測試。電壓10KV,6.5KV,4.5KV,3.3KV；電流10KA,5KA,2400A,1600A；
智能化、自動式操作基于“測試主機”“計算機程控系統”“氣動工裝”協調完成。DUT連接“氣動工裝”“軟連接”均可；
操作簡單（點按鈕，艙門開，手動將DUT放置夾具底座，再點擊，夾具底座歸艙，艙門關。點擊按鈕完成測試且數據自動保存）；
編程簡單（參考器件規格書在軟件上編輯“測試程序”）；
不同封裝形式提供不同的定制“適配器”；
可進行室溫~200℃高溫測試，此項目屬于選配；
測試結果自動保存為EXCEL文件；
安全穩定（PLC對設備工作狀態全程實時監控并與硬件進行互鎖）；
安全性，防爆，防觸電，防燙傷，短路保護等多重保護措施，確保操作人員、設備、數據及樣品安全。
IGBT模塊直流參數測試系統ST-DC6500
測試參數
IGEs∶柵極漏流
VGE(th)∶柵極發射極閾值電壓
VCEsat∶集電極發射極飽和電壓
VF∶二極管正向壓降
ICEs∶集電極截止電流
VCES∶集電極擊穿電壓
IGBT模塊直流參數測試系統ST-DC6500
電性配置
集電極電壓（VCE）：標配：6500V
選配：10KV,6.5KV,4.5KV,3.3KV
集電極電流（ICE）：標配：1600A
選配：10KA,5KA,2400A,1600A
柵極電壓（VGE）：40V（選配100V）
柵極電流（IGE）：10uA；
