TEC熱電制冷器在半導體產業的核心應用與技術特性

這真不是您需要的產品？
品　　牌：

直接提問 | 回首頁搜
出廠價：
10000

主要規格：

用　　途：

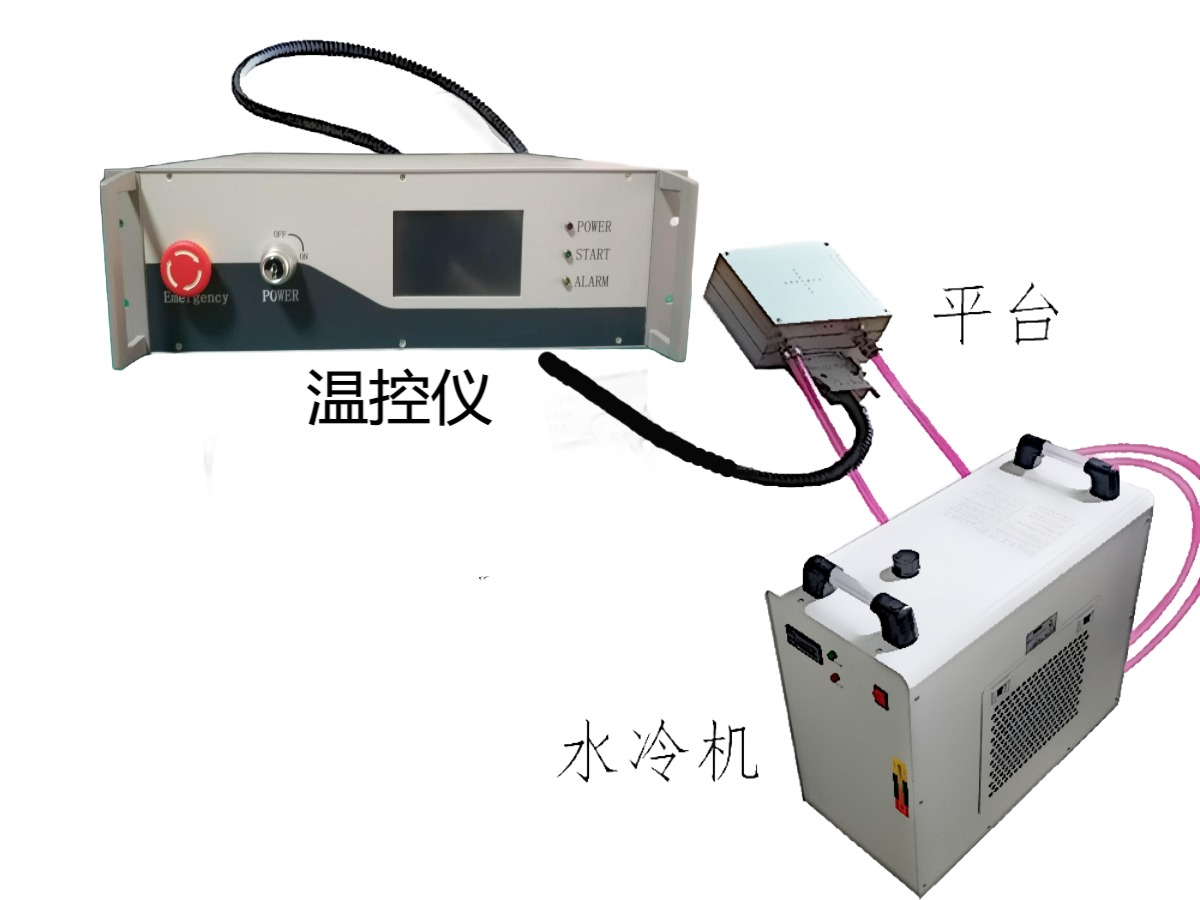

TEC（熱電制冷器）作為固態溫控核心器件，憑借無機械運動、無制冷劑污染、精準雙向控溫的特性，在半導體產業的芯片制造、封裝測試、核心器件運行等精密環節中發揮關鍵支撐作用。其溫控精度與穩定性直接影響半導體器件的性能一致性、測試準確性及長期可靠性，是半導體設備的核心組件之一。本文將從技術原理、核心應用場景、性能優化方向及產業趨勢等維度，系統剖析TEC在半導體領域的應用價值。一、TEC核心技術原理與性能特性 TEC基于珀爾帖效應實現熱電轉換，其核心結構由重摻雜的N型與P型碲化鉍半導體材料構成電偶對，通過電極串聯形成電堆，夾置于兩片陶瓷基板之間。當直流電流通過電偶對時，載流子在材料界面處發生能量轉移，使電堆一端形成冷端（吸熱）、另一端形成熱端（放熱）；通過反向電流極性，可實現冷、熱端互換，從而達成制冷與制熱雙向溫控功能。半導體器件對溫度波動敏感性，尤其是制程芯片與光電子器件，溫度漂移易導致性能衰減或失效，因此對溫控系統提出高精度、快響應的要求。TEC的核心性能優勢體現在：其一，控溫精度可達±0.1℃級別，適配精密半導體器件的溫控需求；其二，熱慣性小，響應時間通常在分鐘級以內，可快速實現溫度穩態調節；其三，無機械傳動部件，運行可靠性高、壽命長，適配半導體潔凈車間的環境要求；其四，工作溫差范圍可覆蓋-130℃至90℃，能夠滿足不同半導體工藝的溫控場景。二、TEC在半導體產業的核心應用場景在半導體產業全鏈條中，TEC主要應用于光電子器件溫控、芯片測試環境模擬及精密探測器制冷三大核心場景，其性能表現直接決定下游環節的技術指標達成度。（一）光模塊溫控：保障高速通信鏈路穩定性光模塊作為半導體通信核心器件，其內部激光二極管（LD）的輸出波長與閾值電流對溫度高度敏感，溫度每波動1℃，波長漂移可達0.1nm-0.2nm，直接影響信號傳輸的誤碼率。在100G/400G/800G等高速光模塊及5G/6G基站光電子器件中，溫度漂移易導致信號失真或鏈路中斷，因此需高精度溫控系統保障器件工作在較好溫度區間。 TEC通過與激光二極管芯片直接貼裝，結合PID閉環控制算法，可將器件溫度穩定在±0.5℃以內，有效抑制波長漂移。在5nm及以下先進制程光芯片中，傳統風冷方案已無法滿足低熱阻、高精度的散熱需求，TEC憑借緊湊結構與精準控溫能力，成為高速光模塊的標準溫控方案。實踐數據顯示，在400G光模塊中，采用TEC溫控可使激光二極管的波長穩定性提升30%以上，顯著降低鏈路誤碼率。當前TEC在光模塊應用中的性能優化方向集中于三點：一是采用陶瓷基板微通道結構設計，降低熱阻，提升熱端散熱效率；二是集成自適應PID算法，實現溫度波動的預判與精準補償，提升動態響應速度；三是通過材料優化（如高性能碲化鉍基復合材料）提升熱電優值（ZT值），降低溫控功耗，適配光模塊的低功耗需求。（二）半導體測試：實現多工況溫度環境模擬芯片封裝測試階段需通過多工況溫度驗證，評估器件在環境下的可靠性，包括高溫（如85℃）、低溫（如-40℃）及溫度循環等測試項目。這一過程要求溫控系統具備寬溫域調節能力、快速溫變率及高控溫精度，以確保測試結果的準確性與重復性。 TEC作為半導體ATE（自動測試設備）的核心溫控組件，可實現-55℃至125℃的寬溫域調節，溫變率可達5℃/min以上，能夠精準復現芯片的實際應用溫度工況。在晶圓級測試與封裝后測試中，TEC通過與測試座集成，可對單個芯片或器件進行局部精準溫控，避免環境溫度干擾測試結果。相較于傳統液氮制冷方案，TEC無需制冷劑，操作更安全，且溫度調節連續性更強，已成為中低溫域半導體測試的主流溫控技術。（三）精密探測器：降低熱噪聲提升探測精度半導體紅外探測器、光學探測器及CCD/CMOS傳感器等精密器件，其探測精度受熱噪聲顯著影響——環境溫度升高會導致載流子熱運動加劇，熱噪聲強度上升，進而降低器件的信噪比與探測率（D*）。在半導體缺陷檢測、光刻膠曝光監測等高精度應用場景中，需通過低溫制冷抑制熱噪聲，保障探測性能。 TEC通過對探測器敏感單元進行主動制冷，可將其工作溫度降至-20℃以下，顯著降低熱噪聲干擾，使探測率提升一個數量級以上。在半導體晶圓缺陷檢測系統中，搭載TEC制冷的紅外探測器可精準識別納米級缺陷；在光刻設備中，TEC溫控的CCD傳感器可提升圖像采集的穩定性，保障光刻精度。此外，TEC的固態制冷特性適配探測器的小型化集成需求，可實現器件與溫控系統的一體化設計。三、TEC技術升級方向與產業發展趨勢隨著半導體工藝向3nm及以下節點演進，芯片發熱密度持續提升，同時光模塊、探測器等器件向小型化、低功耗方向發展，對TEC的能效、集成度及穩定性提出更高要求。當前TEC的技術升級核心聚焦于材料創新與結構優化：在材料層面，研發高性能復合熱電材料（如Cu2Se-SnSe復合材料），通過基體晶格平整化設計提升載流子遷移率與穩定性，進而提高熱電優值（ZT值）；在結構層面，發展柔性熱電材料與器件（如聚合物多異質結結構），適配曲面器件與可穿戴半導體設備的溫控需求。此外，TEC的反向應用（溫差發電）在半導體產業余熱回收領域展現出應用潛力。利用半導體生產設備運行過程中產生的廢熱，通過TEC的塞貝克效應實現熱能向電能的轉換，可實現能源回收與溫控的協同優化。當前該方向的研發重點在于提升溫差發電效率，推動其在半導體潔凈車間、芯片測試設備等場景的規?；瘧?。綜上，TEC憑借精準控溫、固態集成、高可靠性等核心優勢，已成為半導體產業精密溫控的核心支撐技術。未來隨著材料技術與控制算法的持續升級，TEC將在制程芯片溫控、高速光通信、精密檢測等領域發揮更關鍵的作用，同時其在余熱回收領域的應用拓展，將為半導體產業的綠色化發展提供新的技術路徑。
