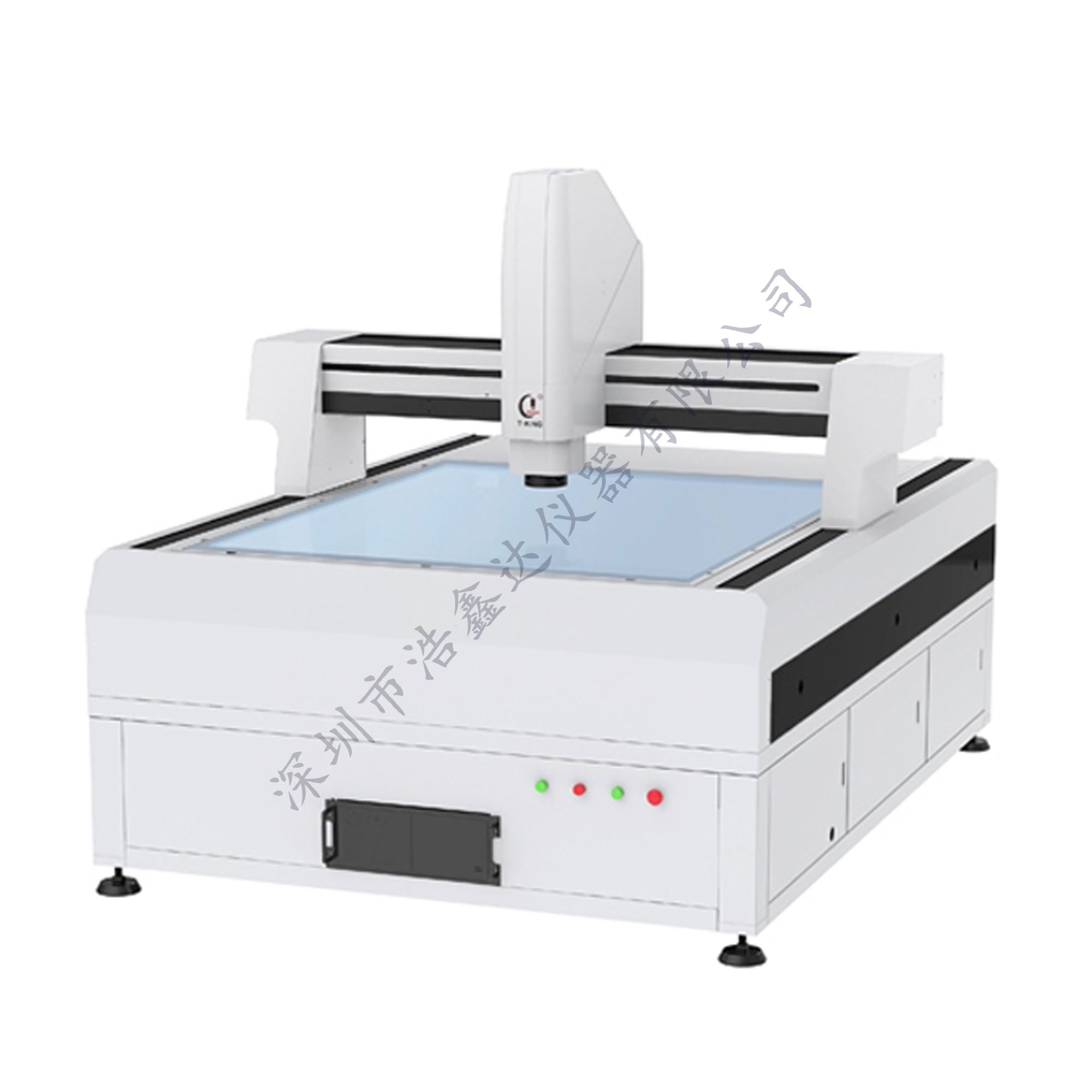

VMS-6060H全自動影像測量儀是本公司推出的中大行程的CNC型影像測量儀,它采用氣浮技術和伺服控制技術,結合本公司自動研發的QIM5008自動測量軟件、可實現高效、準確的大批量工件測量、適用于精密零部件的檢測和質量控制。在機械、電子、五金、塑膠等行業中都得到了廣泛的應用。?
??
全自動影像測量儀具有以下特點

● 程控恒流驅動式四環四區表面冷光光源，可適應復雜的工件測量。
● 具有快速自動對焦，自動尋邊，強大的編程和自動測量功能。
● 采用亞像素細分技術，提高邊界分辨能力。
● 在線SPC數據處理分析，大批量具測量。
● X、Y、Z三軸伺服控制，定位精度高速度快，X、Y速度可達到300mm/s,運行平穩。
● X、Y向導軌采用高精度花崗石，性能穩定，不易變形
● XY向移動的部分采用低摩擦，高速度，高精度的氣浮移動導向系統。
● 激光指示器指示測量位置，方便快速定位。
● 可選配自動變倍功能，無需像素校正實現多倍率下高效測量。

技術規格參數

　　型號　　　　　　　　　　VMS-6060H? 全自動影像測量儀

　　玻璃臺尺寸（mm）　　　　640*770

　　運動行程(mm)　　　　　　600*600*150

　　外形尺寸（L*W*H）　　　1500*1300*1510

　　儀器重量（kg）　　　　　1281

　　影像系統 攝像機　　　　進口1/2"CCD攝像機

變倍物鏡率　　　　　　　?。绹篘AVITAR）0.7-4.5X（可選美國NAVITAR自動變倍鏡頭）

視頻倍率　　　　　　　　　　23.5X-148X

物方視場　　　　　　　　　　11.1mm-1.7mm

表面光源與透射光源均用LED，亮度可調

自動影像測量儀可選配RENISHAW簡易測頭和M3D-MB測量軟件

影像測量儀VMS-6060H工作環境

電 源? 　　　　　　　　　　 220V± 5% 50/60Hz

功 率　　　　　　　　　　　450W(不包含電腦)

氣源壓力　　　　　　　　　　≥0.5MPa

空氣流量　　　　　　　　　　100L/min (0.4MPa)

溫度范圍　　　　　　　　　　20±2℃ < 1℃/h?? < 2℃/24h < 1℃/m

濕??? 度　　　　　　　　　　　55%—65%
