HC5000型 高精度雙軸電子光電自準直儀

 產品簡介   Product introduction

HC5000型 高精度雙軸電子光電自準直儀是精度、穩定性和易用性達到完美結合的新一代光電自準直儀系列產品，是精密機械制造和精密光學裝配環節的理想角度測量儀器。本機結合了我公司電子目鏡專利技術、高分辨率圖像傳感技術和高精度嵌入式數字圖像處理技術，可同時對兩個方向的角度進行測量，并提供最高0.1角秒的測量精度。本系列產品采用自主設計的高解像力成像物鏡、穩定可靠的光機部件和全數字電路應用技術相融合，每一臺儀器都經過嚴格的調校和校準，均可確保出廠技術指標和精度可溯源性。

本機是我司全新開發的新一代高精度雙軸光電自準直儀，具有高頻響、高精度、高穩定性等一系列優點。該系列產品由主機、顯示控制器及各類模塊化的配附件組成，同時可兼容全系列產品的各類標準配附件。主機采用USB 2.0 High-Speed高速總線標準，可進行動態實時角度測量及計算應用。

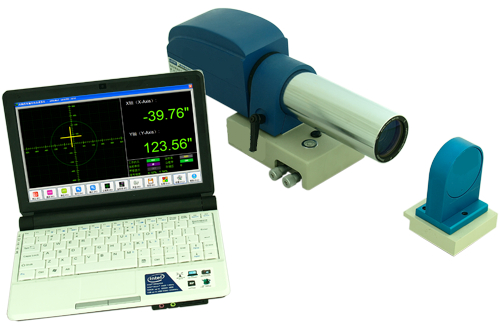

本機由高精度電子讀數頭、物鏡管、可調底座、反光鏡、顯示控制器、激光快速找準器和無線遙控器等構成。運行于顯示控制器的測量軟件可顯示大視野的電子目鏡及測量數據，并可將數據保存為Excel兼容格式，顯示控制器與主機之間僅需一條線纜連接；激光快速找準器用于快速找準和調整，無線遙控器可提供最長15米的遙控距離，極大地提高了產品的易用性。

用戶可通過選配其它測量配附件及測量軟件完成對角度、直線度、垂直度、平行度、平面度、同軸度等的高精度測量。是精密機械制造、光學加工、航空航天、計量實驗室理想的角度測量儀器。

 應用范圍   Applications

本機適合于要求極高測量精度的應用場合，如航空航天、高精度光學系統裝配等，同時也是各省市計量機構、高等院校和科研院所作為基準角度參考器具的理想選擇。

 應用領域   Application fields

1、實驗室基準角度器具;

2、精密旋轉臺檢測;

3、航空航天;

4、光學產品裝配及調整;

5、精密機械安裝定位;

6、計量機構;

7、機械產品直線度、平面度、垂直度、平行度等精度保障;

8、物理及光學實驗室;

 性能特點   Performance characteristics

1、  0.1角秒中心測角精度;

2、  X/Y雙軸同時測量;

3、  大視野電子目鏡;

4、  科學級高分辨率CCD傳感器;

5、  長壽命LED光源;

6、  便攜式顯示控制器;

7、  全數字信號處理;

8、  即插即用USB接口;

9、  豐富的測量配附件;

軟件功能：

    ■   數據格式兼容Excel軟件;

    ■   直線度測量軟件;

    ■   平面度測量軟件;

    ■   垂直度、平行度測量軟件;

    ■   轉臺測量分析軟件;

    ■   定制測量軟件;

 技術指標   Technical indicators

 ∴ 超過2米的長距離測量時，讀數視場會隨距離的增加而相應降低；

 標準配置   Standard configuration

1、  主機

2、  反射鏡

3、  電源

4、  隨機文件
