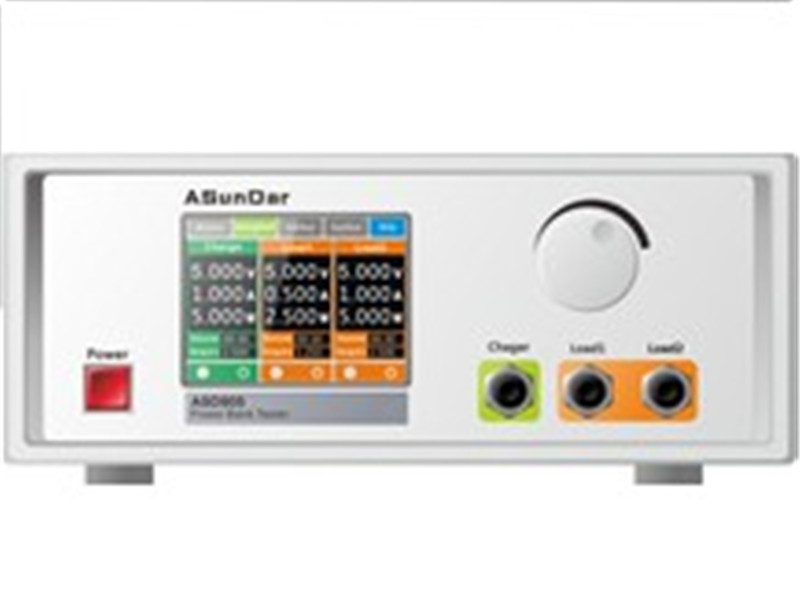

移動電源充放電測試儀

這真不是您需要的產品？
品　　牌：
昂盛達

直接提問 | 回首頁搜
出廠價：
3500 元/臺

主要規格：
電議：15012620919

用　　途：
移動電源測試

ASD905 移動電源測試儀前后面板功能介紹 ASD905移動電源測試儀前后面板功能介紹 ASD905 移動電源測試儀前后面板功能介紹 ASD905 基本操作開機 將ASD905 移動電源測試儀連接好市電，按下電源開關，這時LCD 顯示開機LOGO，如圖3，等待約幾秒鐘開機預熱后，移動電源測試儀初始化并進入上次關機前的測試界面，此時已經順利開機。 ASD905 移動電源測試儀開機顯示界面手動測試移動電源測試儀開機后選擇“手動測試”，手動測試界面如圖4 所示。最上邊為功能選擇區，選擇對應 的功能會進入相應的功能界面。右上角是“幫助”鍵，按“幫助鍵”后會有相應的功能介紹操作方法等提示。顯示界面中間區域分別為：電源、負載1、負載2，三個模塊運行及設置參數。最下邊一排是各模塊對應的 “設置鍵”和“電源鍵”，按下“設置鍵”會進入對應的參數設置界面，如圖5 所示。按下對應的“電源鍵” 則對應的模塊使能運行，同時“電源鍵”的背景色會點亮成模塊對應的顯示顏色，如圖6 所示。在“手動測試”模式下，移動電源測試儀可當成1 臺電源，2 臺電子負載獨立使用。相應的參數可以通過3 種途徑設置： ①通過“設置鍵”進入設置菜單進行參數設置，設置完成后按“確認”鍵返回； ②可點擊設置參數區相應的參數，激活相應參數的設置功能,被激活的參數會閃爍，再通過調節旋鈕可即時調節參數； ③可以從正面按壓調節旋鈕選擇激活需要調節的參數，被選中的參數會閃爍，再通過調節旋鈕可即時調 節參數，當10 秒內無調節動作時，對應參數會自動退出調節狀態。 ASD905移動電源測試完儀手動測試界面 ASD905移動電源測試儀電源參數設置界面 ASD905移動電源手動測試工作界面能效測試：移動電源測試儀開機后選擇“能效測試”，能效測試界面如圖7 所示。最上邊為功能選擇區，選擇對應 的功能會進入相應的功能界面。右上角是“幫助”鍵，按幫助鍵后會有相應的功能介紹操作方法等提示。顯示界面中間區域分別為：電源、負載1、負載2，三個模塊的運行參數及計時和能量的累計參數。最下邊一排是各模塊對應的“設置鍵”和“電源鍵”，按下“設置鍵”會進入對應的參數設置界面，在參數設置界面下可通過點按參數待出現數字鍵盤后直接輸入，也可以點擊要設置的項目，待參數閃爍后通過調節旋鈕來設 置參數。設置完成后按確認鍵返回，或點擊設置鍵設置其他模塊運行參數。按下對應的“電源鍵”則啟動對應的模塊使能運行，同時“電源鍵”的背景色會點亮成模塊的對應顯示顏色。在“能效測試”模式下，可測試移動電源充電時間及充入移動電源的能量，也可以測試移動電源放電時間及放電能量。時間以：HH:MM 的格式顯示，電能以W?h 為單位（即1W 的功率工作1 小時等于1W?h）。計時及能量測試支持?jǐn)帱c（即掉電或暫停后繼續測試）累計，若需要清除上次的測試值，請雙擊相應的測試（計時或能量）參數區即可將參數清零，注意時間和能量會同時清零。移動電源的總體能效計算方法：移動電源的總體能效= 放電總能量/充電總能量*100% 放電總能量：是指移動電源充飽電后放電至低壓保護狀態，放電輸出的總電能；充電總能量：是指移動電源電量放空后充電至充飽狀態，充電輸入的總電能； ASD905能效測試界面編程測試：編程測試主要用于測試移動電源的充電或放電功能和參數。移動電源測試儀開機后選擇“編程測試”，編程測試界面如圖8 所示。最上邊為功能選擇區，選擇對應的功能會進入相應的功能界面。右上角是“幫助”鍵，按“幫助鍵”后會有相應的功能介紹、操作方法等提示。顯示界面中間區域分別為：充電測試、放電測試（端口1）、放電測試（端口2），三個測試結果區。最下邊一排是各模塊對應的“設置鍵”和“電源鍵”，按下“設置鍵”會進入對應的設置界面，按下對應的“電源鍵”則啟動對應的功能測試，同時“電源鍵”的背景色會點亮成模塊的對應顯示顏色充電測試設置界面如圖9-a 所示，在該界面下可以設置充電電壓、延時時間（被測移動電源充電開始到穩定的時間）、充電電流上限、充電電流下限參數值。充電電流上下限根據產品參數來設置（當被測試移動電源實際充電電流值在上下限范圍內時，測試結果區會顯示綠色圖標；不在范圍內顯示紅色圖標；沒有連接移動電源時顯示灰色圖標）?？梢酝ㄟ^如圖9-a 所示的左翻鍵和右翻鍵來選擇測試項目(①→⑧)；設置完成后按“確認”鍵返回或點擊“設置”鍵設置其他功能測試參數。設置完成后按確認鍵返回，或點擊設置鍵設置其他功能測試選項。在如圖8 所示的選擇區域中，勾選對應測試項，即可進行測試。單擊測試結果，就可以看到詳細的參數，如圖9-b 所示。 ASD905編程測試界面 ASD905充電測試設置界面 ASD905充電測試結果 ASD905放電功能設置界面 ASD905放電測試結果放電測試設置界面如圖10-a 所示，在該界面下可以選擇負載工作模式：恒流模式、恒壓模式或恒阻模式；還可以設置放電電流、延時時間（被測移動電源放電開始到穩定的時間）、放電電流上限、放電電流下限參數值。放電電流根據待測試移動電源產品參數來設定，例如：標稱輸出5V1A 的設備可設置放電電流為 1A。放電電壓上下限可根據USB 標準規范來設置，也可以設置更嚴苛的參數范圍（當被測試移動電源實際放電電壓值在上下限范圍內時，測試結果區會顯示綠色圖標；不在范圍內顯示紅色圖標；沒有連接移動電源時顯示灰色圖標）?？梢酝ㄟ^如圖10-a 所示的左翻鍵和右翻鍵來選擇測試項目(①→⑧)；設置完成后按“確認”鍵返回或點擊“設置”鍵設置其他功能測試參數。
