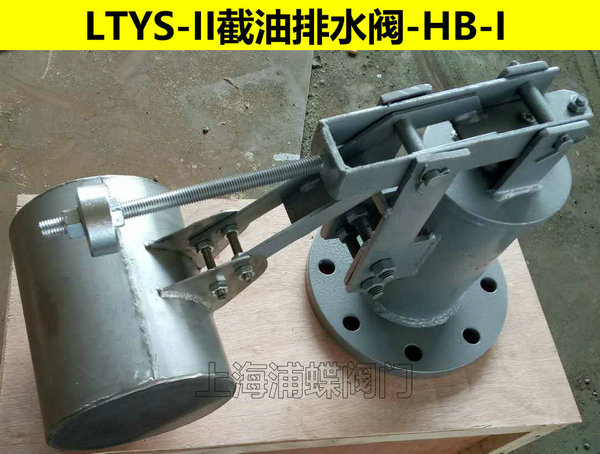

截油排水閥LTYS-II型

這真不是您需要的產品？
品　　牌：
浦蝶

直接提問 | 回首頁搜
出廠價：
0

主要規格：
詳見說明

用　　途：
排水閥

截油排水閥LTYS-II型產品型號：LTYS-II-A(B),HB-I(II) 產品材質：碳鋼，不銹鋼；產品口徑：DN100-500mm,支持定制；壓力等級：0.25-4.0MPa; 截油排水閥標準規范：本閥門滿足GBJ74-84《石油庫設計規范》，GB50160-92《石油化工企業設計防火規范》的規定，為確保油罐區的安全，油罐區防火堤的雨水排放和污水排放口均應設置排水隔油裝置。截油排水閥安裝在石化行業生產裝置，油品罐區的排水管道，起到截油排水作用。截油排水閥工作原理：本閥門是油品灌區重要安全設備，其原理是根據油水密度不同的特點，依靠浮筒在油水介質中的浮力差實現截油排水。使用過程：當沉砂井里有水，且達到一定高度時浮筒上浮，通過杠桿只要較小的力就能將減壓閥打開，并使排水閥芯中的通氣孔打開，水從排水閥流入出水筒內，實現減壓，浮筒繼續上浮，將排水閥打開，水從排水閥進入出水筒內，由出水筒排水。沉砂井中介質為油時，浮筒下沉，通過杠桿將減壓閥芯的通氣孔閉合，進而將排水閥關閉，阻止油品外泄。當天氣干旱沉砂井內無水時，排水閥自動保持關閉狀態。當儲油罐區排放系統介質為油水混合物時，油水在沉砂井內分層，水在下部由排水閥排出，油被截留在沉砂井內，只要收集沉砂井里的油即可。因此，實現了儲罐庫區截油排水完全自動化。截油排水閥性能優點： 1、排水能力大，型號齊全，主體為不銹鋼，抗腐能力強。轉動靈活，工作可靠，使用壽命長； 2、體積小、維修方便、不需補充水，冬季管理方便； 3、采用雙閥先導式結構，不需動力、因此安全。技術起點高，動作靈敏可靠； 4、在有油狀態下，將油截留在堤內。在無介質狀態下閥門自動關閉，確保油品油罐區安全。該產品由浮體在介質中所受浮力的差異來實現控制。一般油品的密度范圍在0.71~0.96間，而水的密度為1。 LTYS-Ⅱ型截油排水閥A型（垂直安裝）尺寸規格序號規格型號出口尺寸備注 1 LTYS-Ⅱ-A-150 DN150 法蘭式、垂直安裝 2 LTYS-Ⅱ-A-200 DN200 法蘭式、垂直安裝 3 LTYS-Ⅱ-A-250 DN250 法蘭式、垂直安裝 4 LTYS-Ⅱ-A-300 DN300 法蘭式、垂直安裝 5 LTYS-Ⅱ-A-400 DN400 法蘭式、垂直安裝說明：主要材質為不銹鋼，即：大小連桿、大閥、小閥、浮筒及前后活動軸為不銹鋼；配重為碳鋼鍍鉻，閥體及法蘭為碳鋼。法蘭壓力級別為PN1.0/1.6/2.5MPa等，也可由用戶提供其他口徑及壓力等級。 LTYS-Ⅱ型截油排水閥B型（垂直安裝）尺寸規格序號規格型號出口尺寸備注 1 LTYS-Ⅱ-B-150 DN150 水平安裝-法蘭式 2 LTYS-Ⅱ-B-200 DN200 水平安裝-法蘭式 3 LTYS-Ⅱ-B-250 DN250 水平安裝-法蘭式 4 LTYS-Ⅱ-B-300 DN300 水平安裝-法蘭式 5 LTYS-Ⅱ-B-400 DN400 水平安裝-法蘭式說明：主要材質為不銹鋼，即：大小連桿、大閥、小閥、浮筒及前后活動軸為不銹鋼；配重為碳鋼鍍鉻，閥體及法蘭為碳鋼。法蘭壓力級別為PN1.0/1.6/2.5MPa等，也可由用戶提供其他口徑及壓力等級。截油排水閥應用范圍本閥門適用于油品≤970kg/立方米的油品區。附表：油品名稱密度油品名稱密度汽油、航空汽油 0.74 輕柴油、中質燃料油、民用燃料油、原油 0.87 航空煤油 0.78 重柴油、重質燃料油、常壓重油、潤滑油 0.92 煤油 0.87 減壓渣油、殘渣燃料油 0.95 安裝方式： A型適合于一般地區安裝，B型適合于寒冷地區安裝。工作過程：在排放系統內無介質時，閥門關閉；在排水系統內介質為水時（例如雨水），閥門開啟，雨水或污水及時排出；在排放系統內介質為油品時（例如事故跑油時），閥門關閉，可以防止油品外泄而造成事故。 LTYS-Ⅱ型自動截油排水器工作狀態：根據管道接口的朝向不同，LTYS-Ⅱ型截油排水閥分為兩種類型：A型和B型。 A型為接口法蘭垂直安裝，B型為接口法蘭水平安裝。截油排水閥安裝、調試與維修 1、安裝注意事項： 1）截油排水閥連接形式為法蘭連接，法蘭為PN1.0Mpa 2）沉砂井中的雜物應清除干凈。 2、正常維護： 1）定期清除沉沙井的雜物； 2）定期清潔和檢查大、小閥門及不銹鋼浮桶絲堵的“O”形圈是否密封嚴密，并及時更換； 3）檢查浮桶的使用情況，保證正常運行。
