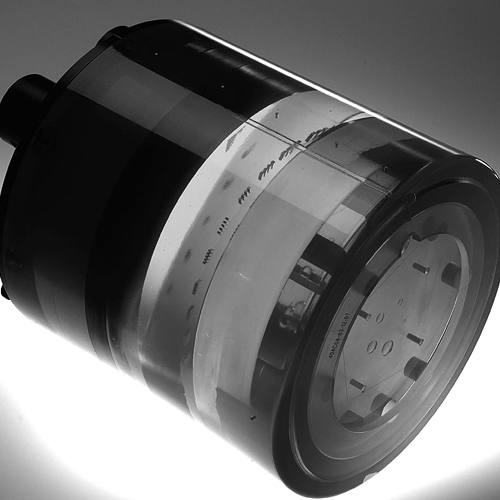

美國模體實驗室Catphan 600 CT性能模體詳細描述
Catphan?600基于Catphan?500型號的功能，可實現多層CT的最佳性能表征和放射治療所需的增強感光度測量。Catphan?600具有增強的測量功能，可精確測量薄切片和多切片掃描儀中的更高分辨率。
美國模體實驗室Catphan 600 CT性能模體測試總結
CTP404
- 感光度（線性）
-? 掃描切片幾何（切片寬度和切片靈敏度分布）
-? 像素（矩陣）尺寸
-? 圓形對稱
-? 模體位置驗證
-? 患者對齊系統檢查
- 掃描增量
CTP591
-? 薄片的切片寬度
-? 厚片的切片寬度
-? 具有兩個大小點源的MTF和SSP
-? 在多切片序列中的多個切片上進行測試
CTP528
-? 高分辨率測量，每厘米21線對
CTP515
-? 低對比度靈敏度
-? 比較次級和超片低對比度靈敏度
CTP486
-? CT系統的空間均勻性
-? 噪聲（精度）
美國模體實驗室Catphan 600 CT性能模體模塊
Catphan 600包含5個模塊，封裝在20cm的外殼中。
CTP404切片幾何和靈敏度模塊：相對的23度線斜率用于測量掃描切片幾何，驗證模體位置，并檢查患者對準系統和掃描儀臺的增量。淺的23度角度允許比通常使用的45度坡度更精確地測量切片厚度，并且細線允許精確測量薄的1和2mm切片而不產生條紋偽影。龍門架角度（高達10度）可以通過斜坡長度的比例來確定。
該模塊包括8個感光度目標（Teflon，Delrin，丙烯酸，聚苯乙烯，LDPE，PMP，空氣和一個小水瓶），以測量CT數線性。目標數量的增加使得該模塊適用于放射治療CT感光度。
該模塊還包含五個丙烯酸球體，以評估掃描儀對二次球形體積的成像。丙烯酸球的直徑為2mm，4mm，6mm，8mm和10mm。
可以通過測量距離為50mm的四個孔（一個與特氟隆針）之間的像素數量來確定像素尺寸。
CTP591珠子幾何模塊：CTP591模塊可以精確測量薄片的切片幾何，無需使用直徑為.18mm的碳化鎢MTF珠或50μMTF線的常規斜面和高分辨率測量有時會出現偽像。
使用珠子可以快速評估和比較多片層序列中的切片厚度，從而驗證檢測器區域的一致性。獨特的斜坡相對設置，以消除由非垂直對準引起的誤差。有2對粗斜坡和1對精密坡道。粗斜坡每個包含39個珠，穿過40mm模塊的最后一毫米。精準的.25mm斜坡每個包含25個珠子，覆蓋6mm的范圍。對于詳細的MTF和SSP計算，直徑為0.28mm和0.18mm的兩個隔離珠位于模塊的中間平面。
對于薄片高分辨率測量，50μ直徑的鋼MTF線穿過模塊的整個40mm厚度。
該模塊的設計特別適用于通過軟件進行自動分析，例如來自Image Owl，Inc.的Catphan?QA
CTP528高分辨率模塊：本節具有1至21線對每厘米高分辨率測試儀和兩個脈沖源（小珠），它們均勻分布在均勻的材料中。通過最小化高對比度材料的量并采用徑向設計，CTP528模塊可消除條紋偽影。
可以使用球形MTF珠來獲得精確的MTF曲線表征，而無需使用MTF線固有的乏味且耗時的定位。由于珠粒密度與周圍材料的體積平均，點源珠也消除了使用MTF絲發生的超范圍問題和條紋偽影。
CTP515低對比度模塊：CTP515由一系列各種直徑和三個對比度的圓柱形桿組成，用于測量低對比度的性能。40mm長的桿在所有z軸位置都提供一致的對比度值，從而避免在掃描部分時出現任何體積平均誤差。獨特的次級測試對象能夠評估不同掃描協議（音高，切片寬度和重建算法）在解析子對象低對比度對象中的有效性。
為了選擇螺旋和多層圖像協議，本模塊中已經包含了獨特的次低對比度目標（截頭圓柱體）。比較通過掃描子目標與不同成像設置（切片寬度，間距和重建算法）獲得的圖像提供有價值的信息，以幫助選擇用于識別小型對比度對象（如腫瘤）的最佳協議。
所有樣品和背景材料都具有相當的有效原子序數; 只有密度變化才能產生有效衰減系數的變化。
子標靶具有標稱的1.0％對比度和z軸長度為3,5和7mm。對于這些長度中的每一個，具有直徑為3,5,7和9mm的目標。
CTP486均勻模塊：圖像均勻性模塊由標準掃描方案的均勻材料鑄造，CT數目設計在水密度的2％（20H）以內。典型記錄的CT數范圍為5H至18H。該模塊用于空間均勻性，平均CT數和噪聲值的測量。
使用固體材料可以消除暴露于冷凍溫度下的泄漏或風險。CTP486固體圖像均勻性模塊提供了一致的結果，比使用充水罐的模塊更方便，并且消除了由于不同水源引起的變化。這種固體材料的高徑向和軸向均勻性使其成為水的理想替代品。它已經在x，y和z平面上的各種變量中進行了徹底的測試，并且在所有的應用中已被證明是穩定的。深圳市展業達鴻科技有限公司
