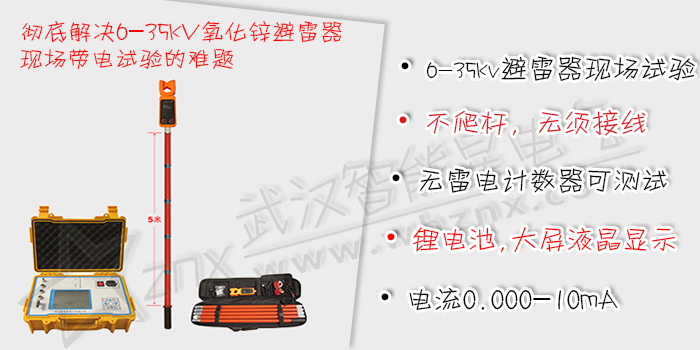

- LCD205氧化鋅避雷器帶電測試儀徹底解決6-35kV氧化鋅避雷器現場帶電試驗的難題。6-35kV氧化鋅避雷器下端一般不帶計數器，傳統測試儀在現場帶電情況下沒有辦法電流取樣，只能在大修期間將避雷器從線路中拆除，拿回實驗室進行測試，耗時費工，效率低下。為解決以上問題我公司開發研制了新一代測試儀器，實現了氧化鋅避雷器在線不停電測試！不需爬桿，無需接線，測試快速準確！ LCD205氧化鋅避雷器帶電測試儀適應于電壓等級6kV-500kV，多種選擇采樣方式。當氧化鋅避雷器下端帶有計數器，電流信號可以從氧化鋅避雷器帶有計數器兩端取樣；否則可以用無線電流鉗取樣。當氧化鋅避雷器附近有PT設備，電壓信號可以從PT二次電壓取樣，否則可以選擇無電壓方式軟件模擬。。 氧化鋅避雷器是供電線路和供電設備的重要保護設施，如果電力系統中避雷器老化、損壞或失效，可能會引起大型故障，造成電力設備損壞，線路斷電。處理故障要投入大量的人力物力。因此，對線路中的氧化鋅避雷器定期檢測能夠有效排除事故隱患，保障電力系統運行安全，提高供電質量。 LCD205氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。 儀器操作簡單、使用方便，測量全過程由微機控制，可測量氧化鋅避雷器的全電流的基波、3次諧波、5次諧波、7次諧波，電壓的基波、3次諧波、5次諧波、7次諧波，阻性電流的基波、3次諧波、5次諧波、7次諧波，阻性電流正峰，阻性電流負峰，容性電流，有功功率，無功功率，相角差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。 二、產品特點 1. 徹底解決6-35kV氧化鋅避雷器現場帶電試驗的難題。 2. 不需爬桿，無需接線，測試快速準確。 3. 無雷電計數器可測試氧化鋅避雷器漏電電流 4. 儀器主機和無線電流鉗配置高能鋰離子電池。 5. 能準確測出10uA的漏電流。 6. 無線電流鉗和主機無線通信，快速取樣。 7. 5米絕緣桿多節設計，方便及安全可靠。 8. 5.7寸320×240液晶顯示器,高速熱敏打印機。 9. 圖文顯示，界面直觀，便于現場人員操作和使用。 10. 適用于避雷器帶電、停電或試驗室等場所使用。 11. 電流信號可以用無線電流鉗取樣或計數器兩端取樣。 12. 電壓信號可以在PT二次取樣或無電壓方式軟件模擬。 13. 儀器可連續測試，顯示電壓電流曲線，并可快速打印數據和曲線。 14. 內部配置存儲器，可掉電存儲200組試驗數據。 15. 高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。 16. 采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。 三、技術指標 1. 工作電源： 主機－內部電池供電，充電時間>3小時，連續工作>8小時。 無線電流鉗－內部電池供電，充電時間>1小時，連續工作>8小時。 2. 測量范圍： 主機泄漏電流:0.000-10mA（可擴展）； 主機電壓:30-100V（可擴展）。 無線電流鉗電流：0-10mA（可擴展）； 無線電流鉗電壓：0-60kV(裸線0-35kV)； 無線電流鉗鉗口：?33mm； 無線電流鉗傳輸距離>30米。 3. 測量準確度： 電流：全電流>100μA，±5%讀數±1個字； 電壓：基準電壓信號>30V時，±2%讀數±1個字； 4. 測量參數： 全電流的基波、3次諧波、5次諧波、7次諧波，電壓的基波、3次諧波、5次諧波、7次諧波。 阻性電流的基波、3次諧波、5次諧波、7次諧波，阻性電流正峰，阻性電流負峰，容性電流。 有功功率，無功功率，相角差。 5. 儀器尺寸和重量： 主機360mm×260mm×140mm 4.5KG 無線電流鉗70mm×30mm×250mm 0.5KG 絕緣桿?30mm×1000mm 5根 5.0KG 附件箱1000×100mm×240mm 6.2KG 四、儀器面板介紹 圖2 主機 PT信號航插：接PT二次電壓信號。 電流航插：接氧化鋅避雷器泄漏電流信號。氧化鋅避雷器泄漏電流按有效值分為0-1mA/1-10mA兩個檔。 接地端：接地端必須接地，泄漏電流通過接地端流向大地。 打印機：打印機是熱敏打印機，當試驗完成后按鍵盤上的“打印”按鈕打印試驗結果。 LCD對比度：因為液晶顯示屏在溫度和光線有所不同時稍有些變化，可能過LCD對比度調節背光到適合亮度。 液晶： 320X240像素點陣白色背光液晶，在陽光和黑暗環境下都十分清楚。 鍵盤：由上、下、左、右、確定、打印、保存、退出8個鍵組成，是用戶和設備交互的終端。 電源開關：開機或關機。 充電端：充電時接入AC220V/50Hz電源，工作時不用。 圖3 無線電流鉗及附件箱 無線電流鉗：帶電取樣電流。 充電器：無線電流鉗專用充電器。 電源線：主機專用充電用。 電流線：取避雷器下端計數器上端（避雷器帶有計數器情況）。 接地線：主機專用接地。 電壓線：取PT二次電壓信號（避雷器附近有PT設備）。 五、充電方式 主機充電方式（充電器內置）： 用電源線連AC220V/50Hz電源，要求關機狀態充電大于3小時，開機可以觀察電源圖標指示是否充滿。在使用過程中，電池圖標指示反映電量。 無線電流鉗充電方式： 用隨機的充電器充電，要求關機狀態充電大于1小時，隨后充滿可以看到充電器紅燈變成綠燈。在使用過程中，電源指示燈常亮表示電量正常；電源指示燈閃爍或不亮時，表示電量不足。 六、接線方式 1.接線方式一：電流無線、無電壓方式 圖4 先將五根絕緣桿對接并擰到無線電流鉗下面，打開無線電流鉗的電源開機，選擇好電流檔位（一般用0-1mA檔）。讓導線處于鉗頭引導區的的中部，如圖A。儀表引導區垂直于導線，前推儀表鉗住被測導線，后拉即可將儀表撤離被測導線，如圖C，撤離時也盡量保持儀表引導區垂直于導線。如圖4鉗到相應的位置電流取樣。 2.接線方式二：電流有線、有電壓方式 A、現場帶電測試 圖5 帶電接線方法如圖5所示，請先將儀器可靠地線，再接電流測試線（單根紅線接計數器上端），最后接電壓測試線（二芯線紅線接氧化鋅避雷器對應的PT的相別，黑線接N相）。接電流測試線的方法，首先根據電流大小，接電流測試線到0-1mA或1-10mA量程檔上，再將另一端接到計數器的上端。接電壓測試線的方法，也是先接儀器這一端，再去接PT端，一定要小心謹慎接線以避免PT二次或試驗電壓短路。 B、實驗室測試接線方法 圖6 在變壓器停電狀態下，實驗室接線方法如圖6所示，請先將儀器可靠地線，再接電流測試線（單根紅線接氧化鋅避雷器下端），最后接電壓測試線（二芯線的紅線、黑線接變壓器的測量繞組，注意方向）。接電流測試線的方法，首先根據電流大小，接電流測試線到主機端0-1mA或1-10mA量程檔上，再將另一端接氧化鋅避雷器下端。接電壓測試線的方法，也是先接儀器這一端再去接變壓器測試繞組。檢查正確接線后，慢慢升壓到氧化鋅避雷器的額定電壓，然后操作儀器開始試驗。 3.接線方式三：電流有線、無電壓方式 A、現場帶電測試 圖7 帶電接線方法如圖7所示，請先將儀器可靠地線，再接電流測試線（單根紅線接計數器上端）。接電流測試線的方法，首先根據電流大小，接電流測試線到0-1mA或1-10mA量程檔上，再將另一端接到計數器的上端。 B、實驗室測試接線方法 圖8 在變壓器停電狀態下，實驗室接線方法如圖8所示，請先將儀器可靠地線。接電流測試線的方法，首先根據電流大小，接電流測試線到主機端0-1mA或1-10mA量程檔上，再將另一端接氧化鋅避雷器下端。檢查正確接線后，慢慢升壓到氧化鋅避雷器的額定電壓，然后操作儀器開始試驗。 七、軟件使用 1.開機使用 開機處于主界面，如圖9： 圖9 主界面 圖中顯示“參數設置”、“進入試驗”、“歷史數據”、“時間設置”、“幫助詳細”四個菜單項，及日歷時鐘，電池電量狀態圖標。 根據鍵盤的示圖10，按上↑、下↓、左←，右→可以切換菜單項，按“確定”鍵后進入相應界面。 圖10 鍵盤界面 2.設置參數 在首頁，選中“參數設置”按“確定”鍵進入?yún)?shù)設置界面，如圖11： 圖11 設置界面 試驗方式：有三個子項 0-電流無線+無電壓：對應接線方式一 1-電流有線+有電壓：對應接線方式二A或接線方式二B 2-電流有線+無電壓：對應接線方式三A或接線方式三B 三種方式選擇方法： 1、現場試驗時，35kV及以下的氧化鋅避雷器沒有帶計數器，請選擇“0-電流無線+無電壓”，并用接線方式一； 2、現場試驗時，氧化鋅避雷器帶有計數器，并且?guī)в蠵T設備，請選擇“1-電流有線+有電壓”，并用接線方式二B； 3、現場試驗時，氧化鋅避雷器帶有計數器，不帶有PT設備，請選擇“2-電流有線+無電壓”，并用接線方式三A； 4、實驗室試驗時，請選擇“1-電流有線+有電壓”和接線方式二B或者“2-電流有線+無電壓”和并用接線方式三B； 相角差：試驗方式選擇“2-電流有線+無電壓”時,軟件根據此角度模擬電流和電壓之間的夾角，默認時83.5度。可以根據氧化鋅避雷器固有的相角差。 電流量程：根據全電流大小選擇不同的電流量程，要求面板上接線和這里是一致的，默認請使用0-1mA檔。 PT變比：現場帶電測試時要求設置PT變比，實驗室測試時要求設置為變壓器的測量變比。 電壓等級：試驗方式選擇“2-電流有線+無電壓”時,軟件根據此電壓模擬電壓。 鍵盤按“←”鍵、“→”鍵切換位置，按“↑”鍵、“↓”鍵切換值。 3.進入試驗 在首頁，選中“進入試驗”按“確定”鍵進入?yún)?shù)設置界面，如圖12： 圖12試驗界面 試驗數據顯示全電流的基波、3次諧波、5次諧波、7次諧波，電壓的基波、3次諧波、5次諧波、7次諧波。阻性電流的基波、3次諧波、5次諧波、7次諧波，阻性電流正峰，阻性電流負峰，容性電流。有功功率，無功功率，相角差。試驗波形按幅度從大到小顯示電壓波形、全電流波形、阻性電流波形。 按“確定”鍵將進行試驗，不斷重復采集、計算、顯示過程，一個周期3秒鐘左右。一段時間穩定后，可以按“→”鍵退出試驗，顯示為最后一次的試驗數據。 注意：當選擇“0-電流無線+無電壓”時，無線電流鉗和主機之間通過無線進行通信。兩者都開機并且距離不太遠，兩者正常通信，否則顯示“信號中斷”。 按“打印”鍵，可以直接打印試驗數據和波形。 按“保存”鍵，可以保存試驗數據到存儲器中。可以到歷史數據中查看保存的數據。 4.數據管理 在首頁，選中“歷史數據”按“確定”鍵進入歷史數據管理界面，如圖13： 圖13 歷史數據管理界面顯示歷史數據的列表，序號，測試時間。信息行中顯示歷史數據的條數、每頁9條、當前選擇頁、當前選擇記錄。按“←”將清除當前及以前的數據。按“↑”將上選前一條歷史數據，按“↓”將下選后一條歷史數據。按“→”鍵打開當前的歷史數據，可以顯示或打印。 5.時間設置 在首頁，選中“時間設置”按“確定”鍵進入功能管理界面，如圖14： 圖14 鍵盤按“←”鍵、“→”鍵切換位置，按“↑”鍵、“↓”鍵切換值。 6.幫助詳細 在首頁，選中“幫助詳細”按“確定”鍵進入功能管理界面，如圖15： 圖15 顯示試驗界面數據簡稱對應的具體名稱。 I1:全電流基波 I3:全電流3次諧波 I5:全電流5次諧波 I7:全電流7次諧波 Ip:全電流峰值 U1:電壓基波 U3:電壓3次諧波 U5:電壓5次諧波, U7:電壓7次諧波 Up:電壓峰值 Ir1:阻性電流基波 Ir3:阻性電流3次諧波 Ir5:阻性電流5次諧波 Ir7:阻性電流7次諧波 Irp+:阻性電流正峰 Irp-:阻性電流負峰 Ic:容性電流 P:有功功率 Q:無功功率 Φ:相角差 八、避雷器測量原理和性能判斷 1．避雷器測量原理 判斷氧化鋅避雷器是否發生老化或受潮，通常以觀察正常運行電壓下流過氧化鋅避雷器阻性電流的變化，即觀察阻性泄漏電流是否增大作為判斷依據。 阻性泄漏電流往往僅占全電流的10%～20%，因此，僅僅以觀察全電流的變化情況來確定氧化鋅避雷器阻性電流的變化情況是困難的，只有將阻性泄漏電流從總電流中分離出來。 本測試儀依賴電壓基準信號，高速采集基準電壓和避雷器泄漏電流，通過諧波分析法，進行快速傅立葉變換，分別計算阻性分量（基波、諧波），容性分量等。 阻性電流基波 = 全電流基波?cosφ，φ為全電流對電壓基波的相角差。如圖17： 圖17 2．避雷器性能判斷 （1） 阻性電流的基波成分增長較大，諧波的含量增長不明顯時，一般表現為污穢嚴重或受潮。 （2） 阻性電流諧波的含量增長較大，基波成分增長不明顯時，一般表現為老化。 （3） 僅當避雷器發生均勻劣化時，底部容性電流不發生變化。發生不均勻劣化時，底部容性電流增加。避雷器有一半發生劣化時，底部容性電流增加最多。 （4） 相間干擾對測試結果有影響，但不影響測試結果的有效性。采用歷史數據的縱向比較法，能較好地反映氧化鋅避雷器運行情況。 （5） 避雷器性能可以從阻性電流基波判斷，也可以從電流電壓相角差Φ判斷更有效，因為90°-Φ相當于介損角。如果規定阻性電流小于總電流的25%，對應的φ為75°： 性能 <75° 75°～ 79° 79°～ 83° 83°～ 89° Φ 差 中 良 優 （6） 由于各個生產廠的產品結構、材料、工藝等不同，所以避雷器參數不同，因此氧化鋅避雷器帶電測試數據沒有統一的標準。只有根據和前一次測試結果比較作出判斷，當測試結果增大一倍時避雷器應退出運行進行實驗室試驗以判斷避雷器是否有問題！ 九、注意事項 ? 檢查儀器、安裝等性能發現異常及時反饋，確認完好后方可使用。 ? 正確接線，接線順序必須 是儀器首先可靠接地，再來接其他的線。 ? 儀器必須可靠接地，保證人和儀器的安全。 ? PT二次取參考電壓時，應仔細檢查接線以避免PT二次短路。 ? 電壓信號輸入線和電流信號輸入線務必不要接反，如果將電流信號輸入線接至PT二次側或者試驗變壓器測量端，則可能會燒毀儀器。 ? 在有輸入電壓和輸入電流的情況下，切勿插拔測量線，以免燒壞儀器。 ? 本儀器不得置于潮濕和溫度過高的環境中，試驗完畢或人員離開必須斷電。 ? 儀器損壞后，請立即停止使用并通知本公司，不要自行開箱修理。 ? 本儀器可能帶電作業，因此，測試時需有人監護，以確保測試人員人身安全。 ? 儀器絕緣桿應定期做絕緣試驗，保證絕緣性能良好。 ? 大風、大霧、下雨、霜露等惡劣氣象條件下請勿操作。 ? 無線電流鉗切不可測試線路電流，以免電流過大損壞傳感器。 ? 使用完畢后，切記將無線電流鉗和主機電源關畢。 ? 必需使用儀器所配專用充電器充電，以免損壞響電池。 ? 切記不要虧點長期存放，如果長時間不用，要定時充電。 ? 若被測線路電壓超過600V必須連接絕緣桿使用。 ? 由于高壓線路很危險，操作者必須經嚴格培訓并獲得國家相關高壓操作認證才能使用本儀表進行現場測試。 ? 請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。 ? 若本儀表的鉗頭及其他部件有損傷，請禁止使用。 十、運輸、貯存 ■運輸 設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。 設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許最高堆碼層數為二層。 運輸設備途中，儀器面板應朝上。 ■貯存 設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。 設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。 十一、售后服務 本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。
