UHZ磁翻板液位計

這真不是您需要的產品？
品　　牌：
HTMC

直接提問 | 回首頁搜
出廠價：
1

主要規格：
0-5mi

用　　途：
液位測量

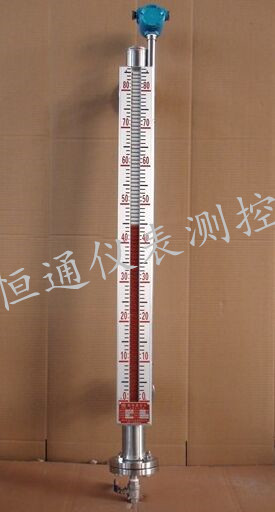

磁翻板液位計一. UHZ磁翻板液位計概述: 濟寧恒通儀表測控技術有限公司UHZ-RF防腐系列硫酸液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。磁浮子液位計配置上下限開關輸出可實現遠距離報警、限位控制。配置變送器，可實現液位的遠距離指示、檢測與控制。根據在容器上的安裝位置不同，提供側裝和頂裝兩種方式。根據作介質的不同，提供不銹鋼利ABS工程塑料兩種材質；其中ABS特別適用于低濃度酸、堿等腐蝕性介質。二、UHZ-RF磁翻板液位計有如下結構特點： 1、磁翻板液位計基本型液位計根據浮力原理，浮子在測量管內隨液位的升降而上下移動，浮子內的永久磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180’液位上升時，翻柱由白色轉為紅色，下降時，翻柱由紅色轉為白色（或綠色），從而實現液位的指示。 2、上下限開關輸出利用磁性浮子隨液位移動，使安裝在液位計立管設定位置上的簧片開關動作，實現開-關控制或報警。 3、電遠傳在磁性浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量元件依次動作，獲得電阻信號變化，傳喚成0～10或4～20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示及控制。三. UHZ-磁翻板液位計型號: 型號代碼說明 UHZ- □ □ □ □ □ □ □ 安裝方式 C D 　　　　　　側裝時頂裝時主體材質 　 P R4 RF 　　　　　 ABS（僅適用于公稱壓力為0.6MPa時） 1Cr18Ni9Ti 不銹鋼+四氟襯里公稱壓力　　 1 2 3 4 　　　　 0.6MPa 1.6MPa 2.5MPa 4.0MPa 型式　　　 A B C D E 　　　基本型上下限開關輸出型電遠傳型（0～10mA輸出，220V AC）電遠傳型（4～20mA輸出，24V DC）本安防暴電遠傳型（4～20mA輸出，24V DC）安裝間距 L 　　實際法蘭間距0～5000mm任選安裝深度 L1 　頂裝式、0～3000mm任選介質密度 ρ g/cm3 型號舉例： 1、UHZ-CR43A/2550/1 L=2550 ρ=1 側裝式，1Cr18Ni9Ti（2.5MPa），基本型，安裝間距2550mm，介質密度ρ:1g/cm3 2、UHZ-DR43AB/2500/0.6 L=2500 Ll=3000 ρ=0.6 頂裝式，不銹鋼（2.5MPa），帶上、下限開關輸出，測量范圍2500mm，安裝深度3000mm，介質密度0.8g/cm 三. UHZ-磁翻板液位計主要技術性能: 注： 1、側裝式采用不銹鋼材質時，測量范圍=安裝間距。采用ABS材質時，測量范圍=安裝間距L-150mm。 2、安裝間距（測量范圍）尺寸系列：500, 800, 1100, 1400, 1700, 2000, 2500, 3000, 3500, 4000, 4500, 5000 四.磁翻板液位計系統構成及接線: 1、上、下限開關輸出（見圖5）由具有自保持作用的干簧開關和轉換起組成，干簧開關和轉換器分別安裝于現場和控制室，由轉換器提供3對觸點開關。 2、電遠傳（見圖6）由測量單元和變送單元兩部分組成。 3、本安防爆型（見圖7）五.磁翻板液位計訂貨須知: 1、注明型號規格、測量范圍、安裝深度、介質密度、介質溫度及工作壓力等。 2、用戶如使用JB及HG法蘭或其它規格的法蘭時可專門提出，我廠專業人員將協助選型或設計制造特殊產品。 3、用戶須根據表1自備法蘭及密封墊等連接件。 4、用戶訂購防爆產品時，若需附帶安全柵應予以特別注明。
