HT801壓力變送器

這真不是您需要的產品？
品　　牌：
HTMC

直接提問 | 回首頁搜
出廠價：
0

主要規格：
0-60MPa

用　　途：
壓力測量

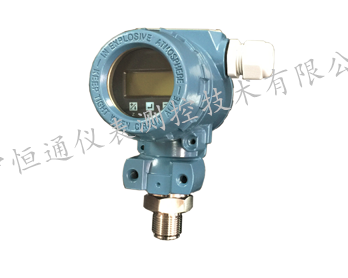

HT801壓力變送器 MODEL HT801 Pressure Transmitter USER’ MANUAL 濟寧恒通儀表測控技術有限公司一 HT801壓力變送器簡介 HT801型壓力變送器為我公司系列壓力變送器的標準形式。采用全智能技術，體現世界一流壓力變送器工藝；結構緊湊、堅固、重量輕、便于安裝、使用方便、免維護；零點量程可以在外部調節，遷移范圍寬；帶液晶顯示可通過按鍵對變送器參數進行組態。適用于多種場合全天候惡劣危險環境和各類腐蝕性介質。二 HT801壓力變送器指標量程：0～0.2kPa～60MPa (量程<1kPa時只可測量無腐蝕或若腐蝕性介質) 具體產品的量程詳見產品銘牌。測壓形式：表壓(G) 絕壓(A) 密封壓(S) 負壓(N) 補償溫度：(-10～70)℃ 工作溫度：(-30～85)℃ 綜合精度： 0.25級，0.5級輸出選擇：(4～20)mA；(1～5)V (具體產品的輸出詳見產品銘牌) 電源電壓：24V DC 三 HT801壓力變送器接線方式卸下變送器接線端的旋蓋，可以看到如圖1所示的接線端子。圖1 典型接線圖如下圖：結構尺寸產品外殼：合金鋁；主體結構：不銹鋼；涂層：塑料噴塑；壓力接口：M20 X1.5（特殊可訂制）五、零點量程遷移（需此功能，定貨時請說明）零點遷移為最大量程的50%；量程調節為極限量程的200%FS。例如：極限量程為6MPa的HT801型壓力變送器，其零點可遷移到3MPa，量程可在3～6MPa內任意調節。（如圖2所示）圖2 六、HT801壓力變送器安裝方式 HT801型壓力變送器的壓力接口一般為M20 X1.5的不銹鋼螺紋（安裝請參見圖3）。圖3 七、HT801壓力變送器調試與操作 7.1 概述無顯示線路板面板圖圖4 液晶顯示表頭面板圖圖5 7.2 無液晶顯示變送器按鍵操作當變送器無顯示表頭時，利用線路板上自帶的按鍵S和Z（如圖4所示）可進行以下操作。 7.2.1 清零確保變送器處于通電狀態并且處于零壓力受壓狀態，同時按住S按鍵和Z按鍵 5秒以上，然后同時釋放兩按鍵，再次按住兩按鍵保持2秒左右，變送器將按當前壓力值進行清零。 7.2.2下限校準（零點有源遷移）確保變送器處于通電狀態并且處于量程下限受壓狀態，同時按住S按鍵和Z按鍵 5秒以上，然后同時釋放兩按鍵，再次按住Z按鍵2秒左右，變送器將當前壓力作為量程下限，但變送器的量程不會改變。例如：變送器的量程為0-5kPa，當前壓力為-1kPa，當執行本操作后，變送器的量程變為-1-4kPa。 7.2.3 上限校準（滿點校準）確保變送器處于通電狀態并且處于量程下限受壓狀態，同時按住S按鍵和Z按鍵 5秒以上，然后同時釋放兩按鍵，再次按住S按鍵2秒左右，變送器將當前壓力作為量程上限，但變送器的量程下限不會改變。例如：變送器的量程為0-5kPa，當前壓力為4kPa，當執行本操作后，變送器的量程變為0-4kPa。 7.3 有液晶顯示變送器按鍵操作 7.3.1 按鍵說明按鍵圖示按鍵名稱按鍵功能 S 在參數設定狀態下為移位功能，該按鍵也具有7.2項S按鍵功能。 M 菜單和參數確認按鈕。 Z 在參數設定狀態下為+1功能，該按鍵也具有7.2項Z按鍵功能。液晶面板上的按鍵S和Z同樣可實現7.2所描述的功能。 7.3.2 組態操作當要對變送器進行組態時，確保變送器處于通電工作并處于測量顯示狀態，按住M按鍵5秒左右顯示小數位修改項，逐次按下M鍵會顯示單位、下限、上限、阻尼時間修改項，再按一次返回測量界面。舉例：（例子中是一臺量程0—2.5MPa、顯示3位小數位，阻尼時間為0.2S、單位為MPa的變送器） ● 修改小數位按M鍵5秒進入小數位修改界面，如上圖。按Z鍵修改位數。按M鍵確認并進入下一項菜單。 ? 修改單位按M鍵進入單位修改菜單，如上圖。3秒后會顯示當前單位，按Z鍵選擇所需單位。按M鍵確認并進入下一項菜單。 ? 修改下限按M鍵進入下限修改菜單，如上圖。按S鍵選擇要修改的數值位及小數點位置和量程正負（閃爍位表示當前位置可修改），按Z鍵當前數值加一或移動小數點位置及量程正負號（正量程時數值前為空白不顯示 +號）。按M鍵確認并進入下一菜單。 ? 修改上限按M鍵進入上限修改菜單，如上圖。修改方法參考下限修改方法。 ? 修改阻尼時間按M鍵進入阻尼時間修改菜單，如上圖。數值修改方法參考量程下限修改方法。 ? 恢復出廠值當操作失誤或變送器的參數調整混亂時，可用此功能將變送器恢復至出廠狀態，再根據需求更改參數設置。將阻尼時間改為801.000按M鍵恢復出廠設置。如上圖。若在菜單或參數設置狀態下當無按鍵操作15秒左右，變送器自動退出參數組態并返回到測量狀態。八、HT801壓力變送器微壓力（小于1.5kPa）變送器的安裝說明 HT801型微壓力變送器的安裝位置會對變送器的零點輸出產生影響，可在變送器安裝結束后，對零點輸出進行清零操作，在沒有標準壓力源的情況下禁止使用上限校準功能，否則會嚴重影響變送器的精度。
