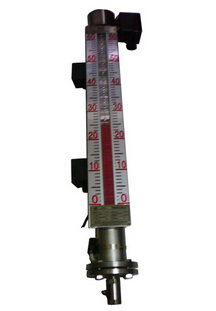

金湖宏創UHZ型保溫型磁翻板液位計

這真不是您需要的產品？
品　　牌：
宏創

直接提問 | 回首頁搜
出廠價：
800

主要規格：
HC-UHZ

用　　途：
粉未冶金，燒結光亮爐，真空爐，冶煉爐，玻璃，煉鋼爐及陶瓷及工業鹽浴爐

HC-UHZ型保溫型磁翻板液位計結構是在原基礎上增設保溫隔套管，保溫連接管與設備保溫系統相連接，通過開啟閥門的大小即可達到所需的溫度，適用用與介質對奧氏體不銹鋼不腐蝕，介質高溫汽化，凝固點低的場合。 TX-UHZ型保溫型磁翻板液位計基本參數 （1）連接法蘭中心距離L（mm）：350~15000 （2）介質密度（g/cm3）：0.425~2 （3）操作溫度（℃）：-40~450 （4）壓力等級（MPa）：0.6，1.0，1.6，2.5，4，6.3 HC-UHZ型保溫型磁翻板液位計是由本體、浮標、翻板箱等部件組成，其工作原理是根據阿基米德定律，利用磁性浮標驅動雙色薄片來顯示液面的位置，采用雙色（黑色呈氣相，紅色呈液相）翻片顯示。當液面上升時，液相翻板翻成紅色，液面下降時，氣相翻板翻成黑色，從而醒目指示容器內的液位變化，指示連續直觀醒目、無盲區，在任何情況下都不會出現假液位。而且結構簡單，安裝維修方便，量程大，設計壓力高使用壽命長，使用范圍廣。 HC-UHZ型保溫型磁翻板液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。配置上、下限開關輸出，可實 現遠距離報警、限位控制。配置變送器，可實現液位的遠 距離指示、檢測與控制。根據在容器安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼和 ABS 工程塑料兩種材質；其中 ABS 特別適用于酸、堿等腐蝕性介質。 HC-UHZ型保溫型磁翻板液位計結構特點 l 基本型液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉 180 。液位上升時，翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。 l 上下限開關輸出利用磁性浮子隨液位移動，使安裝在液位計立管設定位置的簧片開關動作，實現 ON-OFF 控制或報警。 l 電遠傳在磁浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量無件依次動作，獲得電阻信號變化，轉換成 0~10mA 或 4~20mA 的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示。 HC-UHZ型保溫型磁翻板液位計主要技術參數 安裝形式內容側裝式頂裝式安裝間距 (測量范圍) 500,800,1100,1400,1700, 2000,2500,3000,3500,4000, 4500,5000,5500,6000mm 500,800,1100,1400,1700, 2000,2500,3000mm 工作壓力 0.6,1.6,2.5,4.0MPa 0.6,1.6,2.5MPa 介質密度 ≥ 0.5g/cm 3 ≥ 0.76g/cm 3 連接法蘭不銹鋼法蘭 20-40(D N 20 P N 4.0) (GB9119-88) 法蘭 200-25(D N 200 P N 2.5) (GB9119-88) ABS 法蘭 20-10(D N 20 P N 1.0) (GB9119-88) 法蘭 200-6(D N 200 P N 0.6) (GB9119-88) 主體材料 ABS( 工作壓力 0.6MPa) 1Cr18Ni9T 介質溫度 -40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ ) 環境溫度 -40 ℃ ~+70 ℃ 示值誤差 ± 10mm 介質粘度 ≤ 1st(10 - 4 m/s) 上下限開關 輸出 1. 控制靈敏度 : 10mm 2. 輸出接點容量 : AC220V2A 3. 接點壽命 : 5 × 10 4 電遠傳連續顯示 1. 精度 : ± 1.5% 2. 輸出負載 : 750 3. 輸出信號 : 0~10mA 輸出 ,220VAC 電源 4~20mA 輸出 ,24VDC 二線制 4. 防爆特征 ia Ⅱ CT4 本質安全型型號： HC-UHZ翻柱式磁浮子液位計 代碼 1 2 安裝方式側裝式頂裝式代碼 1 2 主體材質 ABS 1Cr18Ni9Ti 代碼 1 2 3 4 公稱壓力 0.6MPa( 僅適用于主體材質為 ABS 時 ) 1.6Mpa 2.5Mpa 4.0MPa 代碼 1 2 3 4 5 型式基本型帶上、下限開關輸出帶電遠傳 (0~10mA 輸出 ,220V,AC) 帶電遠傳 (4~20mA 輸出 ,24V,DC) 帶本安防爆型遠傳 (4~20mA 輸出 ,24V,DC) 安裝間距 ( 測量范圍 ) L1 安裝深度 ( 頂裝式 ) (0~4000mm 任選 ) 介質 密度 g/cm3 HC-UHZ 1 1 1 1 L= □ L= □ p= □ 定貨須知 l 定貨時請注明型號規格、測量范圍、安裝深度、介質密度、介質溫度及工作壓力等。 l 用戶如使用 JB 及 HG 法蘭或或其它規格的法蘭時可專門提出 , 我廠專業人員將協助您選型或?yàn)槟O(shè)計制造特殊產品。 l 用戶須根據下表自備法蘭及密封墊等連接件。用戶自備法蘭的相關尺寸及密封尺寸見下圖及表：安裝型式主體材質 公稱直徑公稱壓力 DN (mm) 法蘭外徑PN(Mpa) 螺心栓圓孔直中徑K 螺孔徑 L 螺栓密封面法蘭厚度 C 法蘭密封墊數量n 螺紋Th d f 外徑內徑厚度側裝不銹鋼 20 4.0 105 75 14 4 M12 56 2 16 61 27 2 ABS 20 1.0 105 75 14 4 M12 56 2 16 61 27 2 頂裝不銹鋼 200 2.5 360 310 26 12 M24 274 3 32 284 220 2 ABS 200 0.6 320 280 18 8 M16 258 3 24 262 220 2
