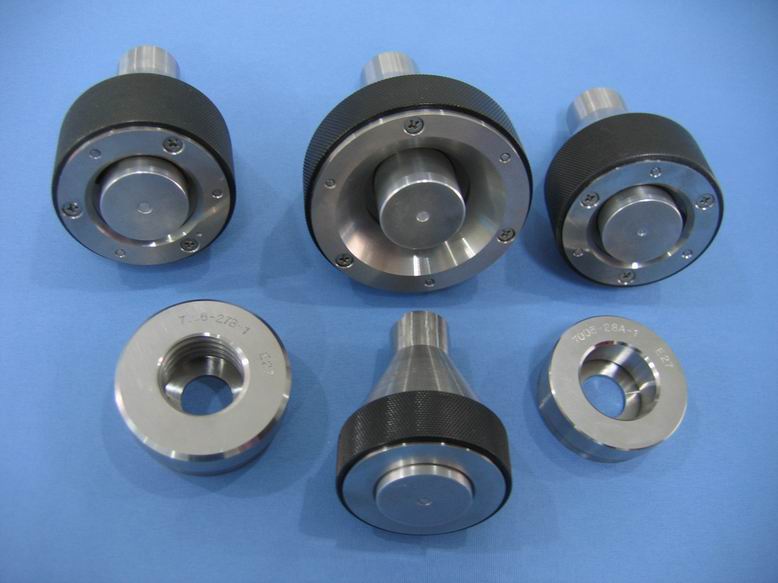

E27系列燈頭量規/E27燈頭燈座量規

一。E27燈頭量規名稱

　　E27燈頭量規通規，

    E27螺口燈頭量規止規，

    E27燈頭焊錫高度規，

    E27螺口燈頭接觸性能量規

二。E27燈頭量規使用方法

　　
　1)　E27燈頭量規通規（7006-27B-1）
　　
　　目的：用來檢測成品燈上燈頭螺紋的最大尺寸和燈頭長度的最小尺寸
　　使用方法：
　　a）將燈頭擰進量規，能順利擰入，表示燈頭符合燈頭螺紋的最大尺寸要求；
　　b）將燈頭完全旋入量規時，燈頭觸點平面應與量規X面共面或凸出于X面，則表示燈頭長度符合最小尺寸要求。
　　
　　2) E27螺口燈頭量規止規
　　
　　E27螺口燈頭量規止規（7006-28A-1）
　　
　　目的：用來檢測E27成品燈上的燈頭螺紋大徑d的最小值。
　　使用方法：當量規以自重套在燈頭螺紋上時，成品燈上的燈頭的中心觸點不應凸出量規的X面。
　　
　　3) E27燈頭焊錫高度規
　　
　　E27燈頭焊錫高度規（7006-27C-1）　　
　　目的：用來檢測E27燈頭的尺寸S1的最大值和最小值（即焊錫高度）。
　　 使用方法：將成品燈上的燈頭插入量規時，量規柱塞端面W應與量規的X面共面或凸出于X面，但不能高于Y面。
　　
　　
　　4) E27螺口燈頭接觸性能量規
　　
　　E27燈頭接觸性能規（7006-50-1）使用說明
　　
　　目的：用來檢測燈與IEC標準燈座的接觸性能
　　
　　使用方法：將被測試燈推入量規，能直至W面接觸到V面或者超過V面，則表示接觸性能良好。否則不符合要求。
