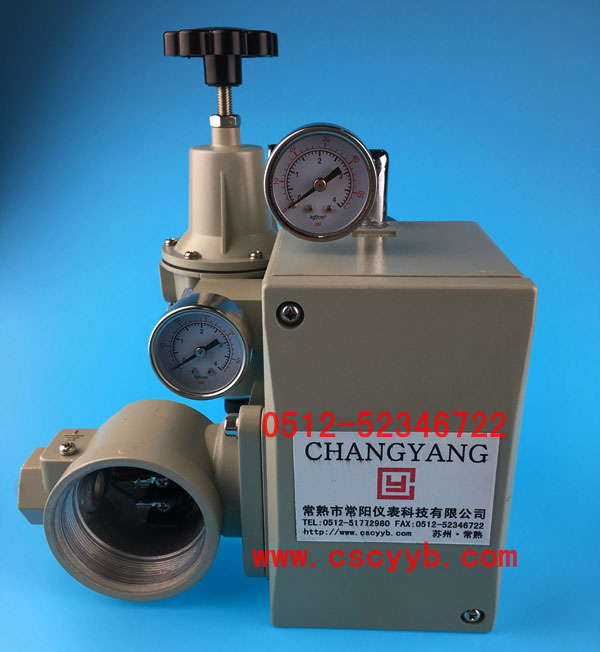

HEP-16電氣閥門定位器
簡介GENERAL
常陽儀表生產的HEP系列電氣閥門定位器有：HEP-15帶位置反饋閥門定位器;HEP-16帶位置反饋閥門定位器;HEP-17帶位置反饋電氣閥門定位器;HEP系列電氣閥門定位器 :HEP型單作用電-氣閥門定位器(包括：HEP-15隔爆型、HEP-16本安型、HEP-17防水型)。
本系列產品引進國外先進技術，優化設計。產品制造工藝精致，防爆結構采用新型線圈隔爆。靈敏度高，穩定性好，可靠性強，外形美觀，安裝調試方便，儀表功能多等優點，是同類型進口產品的國產化替代的首選產品。
主要與CV3000氣動執行機構配套使用，輸入4~20mA DC的信號轉換輸出空氣壓力，控制執行機構的動作。同時根據執行機構的行程進行反饋，從而使執行機構的行程能按控制信號進行精確定位。
The Electro-pneumatic positioner HEP type is used for pneumatic valve CV3000 actuators by means of pneumatic controller or control systems with an output signal of 4～20mA.DC or split ranges.
特點FEATURES
可實現正作用定位器和反作用定位器。
帶有輸出和氣源壓力表。
配不同彈簧范圍的調節閥，只要改變氣源壓力就能配套使用。
體積小巧，結構先進，調零調范圍方便、可靠。
型號與主要參數 Product model and Technical data
型號
HEP
單動作型執行機構用 For spring return type
①結構Enclosure
15
耐壓防爆型dExdIIBT6 Explosion proof type
16
本質安全型iExiaIICT6 Intrinsically safe explosion proof type
17
室外防水型e ExellT6 Weather proof type
技術性能Technical performance
輸入信號Input signal
4～20 mA DC可進行分程控制調整范圍4～12，12～20 mA DC
The split range is possible by span adjustment and zero adjustment.Adjustable range: 4～12, 12～20 mA DC.
輸入阻抗Input impedance
250Ω±10Ω
氣源壓力Air supply
140～160 KPa,120 ～500 KPa
耗氣量Air consumption
單動作型
Single acting type : 5Nl / min at 140 KPa air supply
性能Performance
單動作型執行機構For single acting actuator
直線性Linearity-----------------------------------±1.0% F.S
回差Hysteresis---------------------------------------1%F.S
靈敏度Response level-------------------------------0.1% F.S
重復精度Repeatability------------------------------0.2% F.S
氣源接口Air connection
Rc 1/4
電氣接口Wiring connection
Rc 1/2
環境溫度Ambient temperature
-40～80℃
防護等級Protection
IP65
外殼材料Housing material
鋁合金Aluminum alloy
表面涂層Coating
噴塑Epoxy resin group paint
重量Approx. weight
3.5KG
