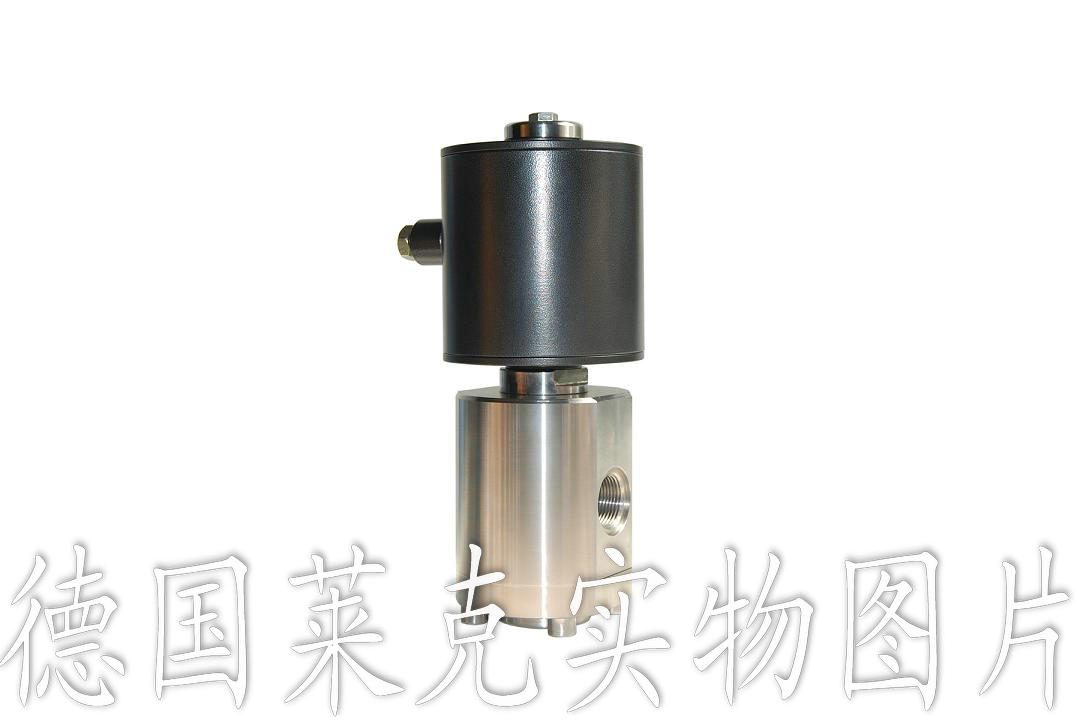

- 進口高壓電磁閥 品牌名稱：德國萊克LIK品牌 產品屬性： 通徑：DN15mm -300mm 介質：水、油、氣，蒸汽、燃氣、各種高壓清潔流體 工作電壓：直流DV24v，交流AC220v，（特殊電壓訂做） 電源連接：引線式，插頭式 閥體材質： 06Cr19Ni10，304，US304，X5Cr-Ni18.9，0Cr17Ni12Mo2，316 控制方式：常閉式（電開式），常開式（電閉式） 防護等級：IP54、IP65、IP68 防爆等級：Exd IICT5隔爆型，普通型 磁性材料：1J117 不銹軟磁合金00Cr17NiTi 密封材料：聚四氟乙烯（PTFE，F(xiàn)4） 溫度范圍：-50℃~+250℃（高溫訂做） 連接方式：內螺紋，外螺紋，螺紋根據客戶要求訂做 產品應用范圍： -------------------------------------------------------------------------------- 廣泛應用在高壓石油化工設備、高壓充裝設備、高壓清洗設備、加濕增壓設備、液壓設備、高壓測試設備、礦井降塵噴霧系統,工作壓力在0.05~15MPa的自動化管道系統中。 進口高壓電磁閥工作原理： -------------------------------------------------------------------------------- 常閉：當線圈通電時，先導閥芯吸合，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開；當線圈斷電時，先導閥芯靠彈簧復位，先導孔關閉，閥腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。 常開：當線圈通電時，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。當線圈斷電時，先導閥芯靠彈簧復位，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開。 產品性能特點： -------------------------------------------------------------------------------- 閥芯均為不銹鋼活塞式，活塞環不會被介質中的雜質卡死，動密封性能高、壽命長；活塞與金屬閥腔不產生直接摩擦，閥體安裝向無限制；特制節能線圈，不易燒毀；長時間停止動作重新啟動，動作同樣靈敏；最低啟動工作壓力0.5MPa。 制作工藝： -------------------------------------------------------------------------------- 精密數控車床加工，精密線切割，電火花加工流道，外表鈍化處理，超高壓電動試壓泵測試。 電磁閥的選型 電磁閥選型應該依次遵循安全性，可靠性，適用性，經濟性四大原則和六個現場工況要求(即通徑大小、介質種類、壓力等級、電源電壓、動作方式、特殊功能)。 四大原則 一. 安全性：不注意安全即會產生災難！ 1.腐蝕性介質：宜選用塑料王電磁閥和全不銹鋼；對于強腐蝕的介質必須選用隔離膜片式。例CD-F. Z3CF。中性介質，也宜選用銅合金為閥殼材料的電磁閥，否則，閥殼中常有銹屑脫落，尤其是動作不頻繁的場合。氨用閥則不能采用銅材。 2.爆炸性環境：必須選用相應防爆等級產品，露天安裝或粉塵多場合應選用防水，防塵品種。 3.電磁閥公稱壓力應超過管內最高工作壓力。 二. 適用性：不適用等于花錢買費物，還要添麻煩！ 1.介質特性 1.1質氣，液態或混合狀態分別選用不同品種的電磁閥，例ZQDF用于空氣，ZQDF—Y用于液體， ZQDF—2（或-3）用于蒸汽，否則易引起誤動作。ZDF系列多功能電磁閥則可通通于氣.液體。最好訂時告明介質狀態，安裝用戶就不必再調式。 1.2介質溫度不同規格產品，否則線圈會燒掉，密封件老化，嚴重影響壽命命。 1.3介質粘度，通常在50cSt以下。若超過此值，通徑大于15mm用ZDF系列多功能電磁閥作特殊訂貨。通徑小于15mm訂高粘度電磁閥。 1.4介質清潔度不高時都應在電磁閥前配裝反沖過濾閥，壓力低時尚可選用直動膜片式電磁閥作例如CD—P。 1.5介質若是定向流通，且不允許倒流ZDF—N和ZQDF—N單需用雙向流通，請作特殊要求提出。 1.6介質溫度應選在電磁閥允許范圍之內。 2.管道參數 2.1根據介質流向要求及管道連接方式選擇閥門通口及型號。例如，用于一條管道向兩條管道切換的，小通徑的選CA5和Z3F，中等或大通徑請選ZDF—Z1/2。又如控制兩條管道匯流的，請選ZDF—Z2/1等。 2.2根據流量和閥門Kv值選定公稱通徑，也可選同管道內徑。請注意有的廠家未標有Kv值，往往閥孔尺寸小于接口管徑，切不可貪圖價低而誤事。 2.3工作壓差 最低工作壓差在0.04Mpa以上是可選用間接先導式；最低工作壓差接近或小于零的必須選用直動式或分步直接式。 3.環境條件 3.1環境的最高和最低溫度應選在允許范圍之內，如有超差需作特殊訂貨提出。 3.2環境中相對濕度高及有水滴雨淋等場合，應選防水電磁閥。 3.3環境中經常有振動，顛簸和沖擊等場合應選特殊品種，例如船用電磁閥。 3.4在有腐蝕性或爆炸性環境中的使用應優先根據安全性要求選用耐發蝕。 3.5環境空間若受限制，請選用多功能電磁閥，因其省去了旁路及三只手動閥且便于在線維修。 4.電源條件 4.1根據供電電源種類，分別選用交流和直流電磁閥。一般來說交流電源取用方便。 4.2電壓規格用盡量優先選用AC220V.DC24V。 4.3電源電壓波動通常交流選用+%10%.-15%，直流允許±%10左右，如若超差，須采取穩壓措施或提出特殊訂貨要求. 4.4應根據電源容量選擇額定電流和消耗功率。須注意交流起動時VA值較高，在容量不足時應優先選用間接導式電磁閥。 5.控制精度 5.1普通電磁閥只有開、關兩個位置，在控制精度要求高和參數要求平穩時請選用多位電磁閥；Z3CF三位常開電磁閥，具有微啟，全開和關閉三種流量； ZDF—Z1/1組合多功能電磁閥具有全開、大開、小開、全開四種流量。 5.2動作時間：指電信號接通或切斷至主閥動作完成時間，只有本公司專利產品多功能電磁閥可對開啟和關閉時間分別調節，不僅可滿足控制精度要求，還可防止水錘破壞。 三. 可靠性：不可靠將會損害整個系統！ 1、工作壽命，此項不列入出廠試驗項目，屬于型式試驗項目。為確保質量應選正規廠家的名牌產品。 2、工作制式：分長期工作制，反復短時工作制和短時工作制三種。本公司常規產品均為長期工作制，即線圈允許長期通電工作。對于長時間閥門開通只有短時關閉的情況，則宜選用常開電磁閥。用在短時工作制而批量又很大時，可作特殊訂貨以降低功耗。 3、工作頻率：動作頻率要求高時，結構應優選直動式電磁閥，電源聽優選交流。 4、動作可靠性 嚴格地來說此項試驗尚未正式列入我國電磁閥專業標準，為確保質量應選正規廠家的名牌產品。有些場合動作次數并不多，但對可靠性要求卻很高，如消防、緊急保護等，切不可掉以輕心。特別重要的，還應采取兩只連用雙保險。 四. 經濟性：不經濟就是對資金，精力乃至生命的浪費 它選用的尺度之一，但必須是在安全、適用、可靠的基礎上的 經濟。 經濟性不單是產品的售價，更要優先考慮其功能和質量以及安裝維修及其它附件所需用費用。 更重要的是，一只電磁閥在整個自控系統中在整個自控系統中乃至生產線中所占成本微乎其微，如果貪圖小便宜而錯選造成損害群是巨大的。 六個現場工況要求 一、根據管道參數選擇電磁閥的：通徑規格(即DN)、接口方式（連接方式） 1、按照現場管道內徑尺寸或流量要求來確定通徑(DN)尺寸。 2、接口方式，一般DN＞65要選擇法蘭接口，DN≤65則可根據用戶需要自由選擇螺紋式或者法蘭式 二、根據介質種類選擇電磁閥的：閥體材質、密封材料、溫度組 1、腐蝕性流體：閥體材質宜選用不銹鋼或PTFE（聚四氟乙烯，俗稱塑料王），并選配氟橡膠或PTFE密封材料。 2、食用或超凈流體：閥體材質宜選用衛生級不銹鋼，并選配硅橡膠密封材料。 3、高溫流體：要選擇采用耐高溫的電工材料和密封材料制造的電磁閥，而且要選擇活塞型原理結構的。 4、流體狀態：大至有氣態，液態或混合狀態，特別是口徑大于25時一定要區分開來，因它與導孔參數有關。 5、流體粘度：通常在50cSt以下可任意選擇，若超過此值，則需選用高粘度電磁閥。 6、流體清潔度：介質含有雜質時在電磁閥前安裝過濾器任選其它結構。 三、根據壓力等級選擇電磁閥的：原理結構類型 1、當電磁閥需要長時間的啟動，并且持續開啟的時間大大超過關閉的時間，宜選用常開型。 2、要是開和關頻繁切換或開啟的時間短或開、關的時間差不多時，則選常閉型。 3、但是有些用于安全保護的工況，如爐窯火焰監測、燃氣泄露報警、消防安全聯動系統，則應該選擇緊急切斷電磁閥，而不宜選長期通電型（長期通電只是一個相對概念），更不能選常開式。 4、自保持式電磁閥（也稱：雙穩態）是一種新型技術，它主要用于需要節約能源或低電壓驅動的場合。 四、電源電壓選擇：盡量優先選擇常用的AC220V，DC24V較為方便。 五、根據工作時間長短或特殊需要來選擇控制方式：常閉式、常開式、自保持、緊急切斷式（手動復位） 1、公稱壓力：這個參數與其它通用閥門的含義是一樣的，是根據管道公稱壓力或使用壓力的1.5倍來定。 2、工作壓差：是指電磁閥處于關閉或開啟狀態時，閥前端管路壓力減去閥后端管路壓力得到的數值；當無壓差、低壓差、真空時，必須選用直動式或分布直動式原理；當具備一定壓差以上時各種原理結構形式均可選用。 六、根據環境要求選擇輔助功能：防爆、止回、手動、防水霧、水淋、潛水 1、易燃、易爆環境：必須選用相應等級的防爆電磁閥(我公司現有：EXDⅡCT5) 2、當管道介質有倒流現象時，可選擇我公司ZC系列帶止回功能電磁閥。 3、當需要對電磁閥進行現場人工操作時，可選擇我公司ZCA/B系列帶手動功能電磁閥。 4、露天安裝或粉塵多場合應選用防水，防塵品種（防護等級在IP45以上）。用于噴泉或水下管路則必須采用潛水電磁閥（防護等級在IP68以上）。
