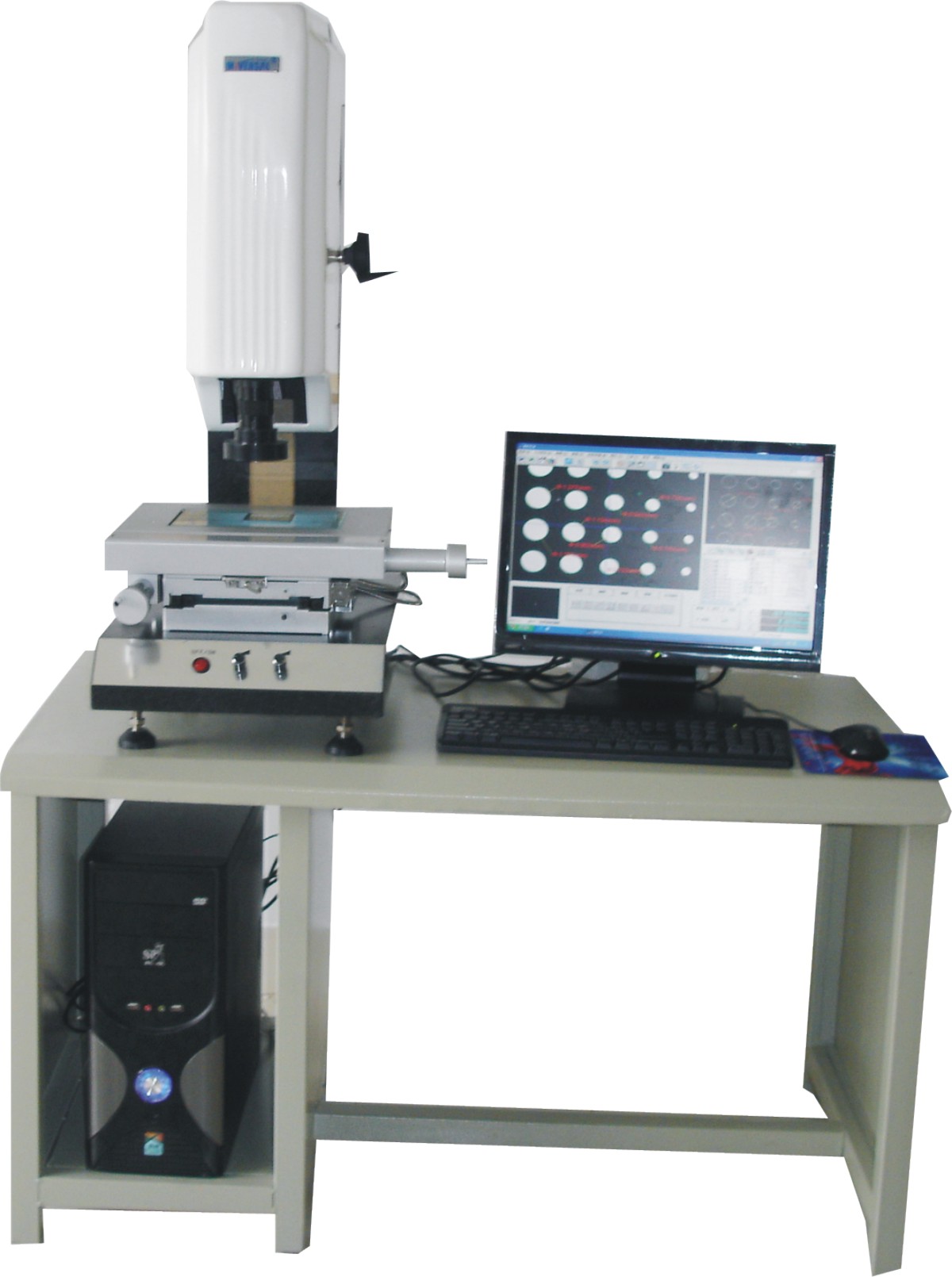

影像測量儀SVM系列介紹

適用行業：廣泛應用于模具、機械、電子、鐘表、汽車配件、手機部件、TFT產品、PCB線路板等等精密制造裝配工廠。 功能特點： SVM系列是一款經濟手動型二維影像測量儀，采用我公司SD2000-2D版測量軟件，具備基本的點、線、圓、圓弧、橢圓、兩點距離、兩線距離、兩圓距離、角度等基本二維測量功能，按照圖紙要求擺正坐標功能，此外測量數據可輸入EXCEL、WORD、TXT中或者將測量圖形輸出至DXF文檔做CAD設計。機構特點： 1、高精度花崗底座、立柱，機構永不變形，工作臺面保證擁有極高的穩定性及剛性。 2、兩層工作臺設計、采用球化石墨鑄鐵結構，表面耐刮硬化處理。 3、精密級V型交叉滾柱滑軌搭配無牙螺桿，保證擁有極高的機械精度。 4、無摩擦精密傳動、靈敏可靠、無背隙、并可快速移動。 5、鏡頭高皆鍍膜鏡片，并為無段變倍設計，在整數倍率設有卡槽，方便固定使用。 6、LED環形表面冷光源及輪廓冷光源，避免工件發熱產生變形。 7、功能強大易用的影像測量軟件可實現二維幾何尺寸的測量。 8、Z軸二段式粗細微調裝置在Z軸上除了裝設了粗調裝置外，還有微調的貼心設計，讓您在焦距調整上更能得心應手 技術參數：儀器型號 SVM-2010 SVM-3020 SVM-4030 SVM-5040 SVM-6045 X、Y量測行程 200x100x150mm 300x200x180mm 400x300x200mm 500x400x200mm 600x450x200mm X、Y解析度 0.001mm 0.001mm 0.001mm 0.001mm 0.001mm 光學放大倍率 0.7～4.5X 0.7～4.5X 0.7～4.5X 0.7～4.5X 0.7～4.5X 影像放大倍率 18X～118X 18X～118X 18X～118X 18X～118X 18X～118X 平臺最大承重 15 KG 20KG 25KG 30KG 30KG 機臺精度 X，Y軸≤（3+L/150）μm （L為被測長度：單位：mm） X，Y軸≤（4+L/150）μm CCD SONY 芯片43萬相素color CCD(可選130萬相素數字CCD) 測量軟件 影像式SD2000-2D專用測量軟件 PC主機 賽揚雙核CPU：2.5G，1G內存、250G硬盤，CD光驅， 17 ″ 液晶顯示器儀器基座 00級高精度花崗石底座功能 影像，測量，逆向工程，Word / Excel / AutoCAD輸出，拍照，SPC統計分析。 照明 上、下光源均用可調節亮度LED平行垂直無影燈 外形尺寸 550×540×930mm 700×650×1000mm 800×940×1050mm 1000x900x1300mm 1400*1500*1300mm 儀器重量 160kg 220kg 420kg 580kg 700kg 選購件 0.5X、2X攝影目鏡，可增加或降低倍數
