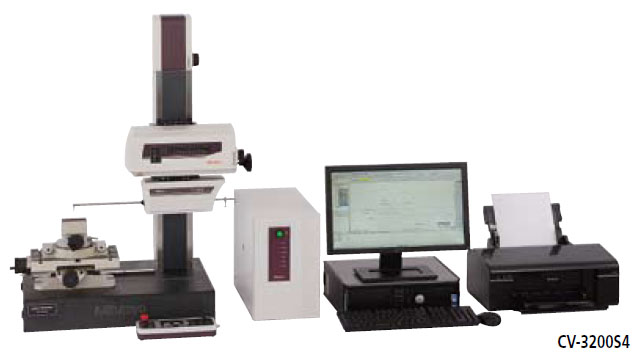

日本三豐輪廓形狀測量機CV-3200
完善的高精度輪廓測量儀
• CV-3200/4500 系列是在Z1 軸(檢出器) 上配有高精度弧形光柵尺和新型測臂的輪廓測量儀。高精度弧形光柵尺能直接讀取測針的弧形軌跡，以實現高精度和高分辨力。與傳統型號相比，新測臂使Z1軸測量范圍增大了10mm 同時減少了工件的干擾。測臂安裝部采用了磁性鏈接件，單此接觸就能完成測臂的裝卸，提高了易用性。
• 專為CV-4500 系列增加了以下兩大特性：
(1) 裝配雙面測針，實現垂直方向(上/下) 連續測量，所獲取的數據實現簡單分析以往難以測量的內螺紋有效直徑。
(2) 測力可在FORMTRACEPAK 軟件中設置。無需調整配重位置。
號
CV-3200S4
CV-3200H4
CV-3200W4
CV-3200S8
CV-3200H8
CV-3200W8
CV-4500S4
CV-4500H4
CV-4500W4
CV-4500S8
CV-4500H8
CV-4500W8
測量
范圍X 軸
100mm
200mm
Z1 軸(檢出器)
60mm (水平位置±30mm)
Z2 軸 (立柱) 移動范圍
300mm
500mm
300mm
500mm
Z1 軸
(檢出器)光柵尺類型
弧形
分辨力
CV-3200 系列: 0.04µm, CV-4500 系列: 0.02µm
測針上/ 下運作
弧形移動
測量方向
向前/ 向后
測針方向
CV-3200 系列: 垂直方向 (向上/ 向下單獨測量)
CV-4500 系列: 垂直方向 (向上/ 向下根據配重調整)測力
CV-3200 系列: 30mN (上下可連續測量)
CV-4500 系列: 10, 20, 30, 40, 50mN (根據軟件轉換)跟蹤角度
向上: 77º, 向下: 83º(根據表面粗糙度，使用標準單切面測針*1)
驅動部長度基準
X 軸
激光全息光柵尺
Z2 軸 (立柱)
ABS 光柵尺
分辨力
X 軸
0.05 µm
Z2 軸 (立柱)
1 µm
驅動速度
X 軸
0 - 80mm/s 外加手動
Z2 軸 (立柱)
0 - 30mm/s 外加手動
測量速度
X 軸
0.02 - 5mm/s
直線度*2
X 軸
0.8µm/100mm
2µm/200mm
傾角范圍
X 軸
±45º
精度
(20ºC)
CV-3200 系列
X 軸±(0.8+0.01L)µm L = 驅動長度 (mm)
寬范圍: 1.8µm/100mm
窄范圍: 1.05µm/25mm±(0.8+0.02L)µm L = 驅動長度 (mm)
寬范圍: 4.8µm/200mm
窄范圍: 1.3µm/25mmZ1 軸(檢出器)
±(1.6+|2H|/100)µm H = 水平位置上的測量高度 (mm)
CV-4500 系列
X 軸±(0.8+0.01L)µm L = 驅動長度 (mm)
寬范圍: 1.8µm/100mm
窄范圍: 1.05µm/25mm±(0.8+0.02L)µm L = 驅動長度 (mm)
寬范圍: 4.8µm/200mm
窄范圍: 1.3µm/25mmZ1 軸(檢出器)
±(0.8+|2H|/100)µm H = 水平位置上的測量高度 (mm)
外形尺寸 (W×D×H)
主機*3
756×482x
966mm756×482x
1166mm1156×482
x1176mm766×482
x966mm766×482
x1166mm1166×482
x1176mm重量
主機
140kg
150kg
220kg
140kg
150kg
220kg
*1: SPH-71 (No.354884)
*2: X 軸水平位置時
*3: 主機材料為花崗巖
注: 雖然天然石材測量桌的外觀各有不同，但材料的穩定性是值得信賴的。
