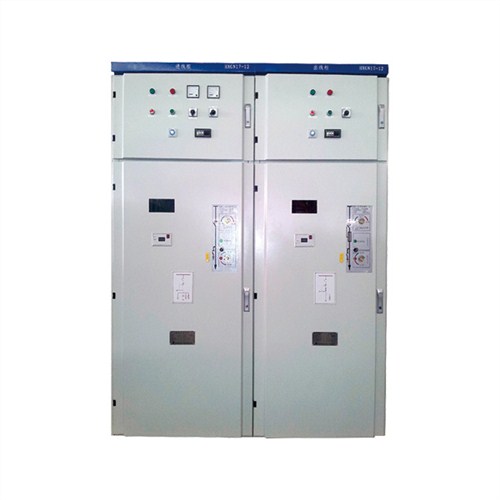

成都HXGN17-12箱型交流金屬封閉開關設報價-鑫川電

這真不是您需要的產品？
品　　牌：
鑫川電

直接提問 | 回首頁搜
出廠價：
6999

主要規格：
0020

用　　途：

HXGN17-12箱型交流金屬封閉開關設備適用范圍 HXGN口-12ZF(R）箱型固定式金屬封閉開關柜（簡稱環網柜）適用于交流50Hz,1OKV的網絡作為開斷負荷和短路及關合短路電流用，本環網柜配手動、電動彈簧機構來操作負荷開關，接地開關和隔離開關配用手動操作機構。本環網柜成套性強、體積小、無火災和爆炸危險，具有可靠“五防”功能。使用環境條件 1．環境溫度上限＋40℃，下限-25℃； 2．海拔高度不超過，10000m; 3．空氣相對濕度日平均值不大于95%，月平均值不大于90%；水蒸汽日平均值不大于2.2x10-3Mpa，月平均值不大于1.8x10-3Mpa; 4．周圍空氣不受腐蝕或可燃氣體、水蒸汽等明顯污染； 5．無經常性的劇烈振動。技術要求裝有FN12-12/FZNZN25-12型真空負荷開關的環網柜應能滿足FN12-12/FZNZN25-12型真空負荷開關的所有相應的技術要求。產品外形結構見圖1、圖2，安裝尺寸如圖3所示。本環網柜是以空氣為絕緣介質的、主要配裝FN12-12/FZNZN25-12型真空負荷開關，主要方案有進線柜和出線柜等（見表2）。 1．進線柜方案柜內主回路有一臺FN12-12/FZNZN25-12型真空負荷開關，它配裝有隔離刀，酌情還配裝接地刀所組吱，三者共裝在一個機架上，并互有聯鎖。因此可實現接通母線、隔離、接地三個工位的操作，柜內還可靈活配裝CT . PT等元件。 2．出線柜方案柜內主回路有一臺FN12-12/FZNZN25-12型真空負荷開關和帶撞擊器的熔斷器（有隔離開關的作用）及接地刀所組成，也可實現三工位操作。柜內還可靈活配裝CT/PT和ZNO避雷器等元件，因此有時可省去計量柜。進、出線柜均配有與接地開關聯鎖的絕緣防護隔板，柜內各開關與隔板及柜門間采用機械聯鎖，并達到“五防”要求，柜體外殼防護等級為IPZX。吊運、安裝、調試和熔斷器的更換 1．吊運吊運前按規定進行開箱前的檢查。柜體吊運時按作業標記要求，小心輕放、防震等。 2．安裝開箱后，檢查柜體及柜內元件是否完好，動作是否正常，有否受潮等，在確認無誤后，方可進行安裝。 3．調試如發現柜內元件達不到其技術要求或聯鎖不到位時，需按下列過程調試： (1)．對負荷開關和接地或隔離開關，可通過調節拉桿長度和變換拉桿與操作桿角度和位置來達到技術要求。 (2)．若有聯鎖不到位時，可微調相應的操作拉桿長度來改變聯鎖孔的位置，使聯鎖到位。 4．更換熔斷器必須嚴格按停電順序操作，優先將負荷開關分閘，然后打開熔斷器到隔離位置，并將接地開關合上，在插人絕緣防護隔板后，柜門方可打開，才能進行更換熔斷器。使用與故障處理 1．使用請務必嚴格按照下列步驟操作，否則易造成損害。 (1）負荷開關的操作順序 a．合閘：當負荷開關處于分閘狀態時，將操作手柄插人負荷開關操作孔內順時針轉動（約180度），使其合閘。 b．分斷當負荷開關處于合閘狀態時，可由手動脫扣按鈕或脫扣電磁鐵操作使負荷開關分閘，對配有帶撞擊器的熔斷器的負荷開關，熔斷器熔斷后，其撞擊器也可使負荷開關分閘。 (2）停電操作順序 a．將負荷開關分閘，使它與隔離和接地開關之間的聯鎖解除。 b．將操作手柄插入隔離和接地開關操作孔內，按順時針方向轉動（約90度），隔離刀被打開。 c．再按順時針方向轉動（約90度）后，接地開關快速閉合。 d．插入絕緣隔板，使門聯鎖解除。 e．開門檢修。 (3)．送電操作順序 a．關閉柜門。 b．抽出絕緣隔板，柜門鎖住。 c．將操作手柄插入隔離和接地開關操作孔內，逆時針轉動（約90度），使接地開關分斷。 d．將操作手柄沿逆時針方向轉動（約90度），使接地開關分斷。 e．對負荷開關進行操作，合閘送電。 2．故障處理環網柜在工作過程中，如果出現緊固件松動，機械部分潤滑不良，真空滅弧室真空度下降等故障，在停電后采用緊固、加潤滑劑、打耐壓等方法來檢查和以上故障。維護與修理 1．開箱后，應對所有絕緣件進行檢查，對確已受潮的元件，應將其拆下，放入70-80℃的烘箱內，烘48小時后，取出裝上重新調試。 2．產品儲放期間，如發現受潮或腐蝕，應立即進行清理，清理后做好防護處理。 3．運行中的環網柜應進行定期維修檢查： (1)．真空滅弧室的真空度； (2)．觸頭磨損情況； (3)．機械緊固件是否松動； (4)．開距超程等機械電氣參數； (5)．操作轉動是否靈活： (6)．聯鎖是否可靠； (7)．所有零部件，特別是絕緣件是否清潔。 4．下列情況時，應對環網柜進行檢宜和調試： (1)．每年一次的例行檢查和清潔工作； (2)．負荷開關每動作2000次后。儲存環網柜應儲存在干燥通風，溫度在于-30~40℃的倉庫中。隨機文件 1．產品合格證； 2．安裝使用說明書； 3．裝箱單； 4．隨機附件清單； 5．二次接線圈

成都鑫川電機電設備有限公司

羅大彬

[聯系時請說明來自檢測通]

在線客服：
留言咨詢

聯系方式：
請點擊查看電話

郵件：
發送郵件

地址：
現代工業港港通北四路850號
