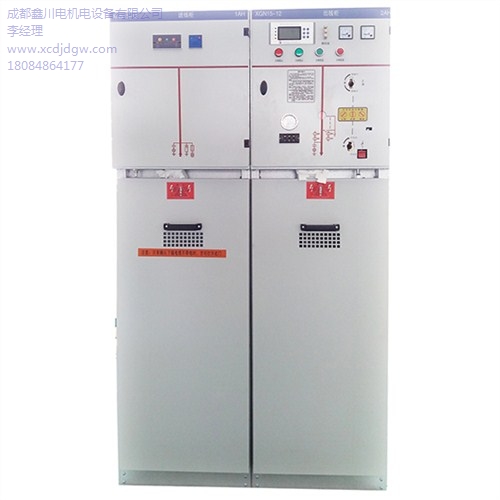

- XGN15-12環網柜(微機保護） 一、概述 高壓環網柜XGN15-12型單元式、模塊化六氟化硫(SF6)環網柜是新一代以六氟化硫開關作為主開關而整柜采用空氣絕緣的、適用于配電自動化的、既緊湊又可擴允的金屬封閉開關設備，具有結構簡單、操作靈活，聯鎖可靠、安裝方便等特點，對各種不同的應用場合、不同的用戶要求均能提供令人滿意的技術方案。 傳感技術和***保護繼電器的采用，加上先進的技術性能及輕便靈活的裝配方案，可以完全滿足市場不斷變化的需求。 高壓環網柜XGN15-12的主開關分別采用FL(R)N36或FL(R)N48型SF6負荷開關、ABB原裝SFG型、SHS2型號SF6負荷開關，也可根據用戶的需要裝配ABB原裝VD4/S、HD4/S斷路器。 XGN15-12型環網柜內含專門設計的SF6開關裝置，外殼選用進口敷鋁鋅鋼板，經數控(CNC)機床加工而成，造型美觀，機械強度極高，是一個標準的經過型式試驗和運行檢驗的中壓開關設備，能在長達數十年的使用過程中承受各種來自于相當嚴酷環境的負荷及壓力。該型環網柜允許采用簡便而經濟的電纜終端，從而簡化了滿足各種功能要求的各單元之間的連接，是***經貿委兩網改造重點推薦的產品。 主要用途 高壓環網柜XGN15-12適用于交流50Hz、12kV的電力系統，廣泛應用于工業及民用電纜環網及供電末端工程。 特別適用于以下場所：城市居民區配電、小型二次變電站、開閉所、工礦企業、商場、機場、地鐵、風力發電、醫院、體育場、鐵路、隧道等。 正常使用條件 海拔高度≤1000m;(如有特殊要求可在訂貨時注明) 環境溫度：-35℃～+40℃ 日相對濕度平均值不超過95%;月相對濕度平均值不超過90%; 抗震能力：8度 無劇烈震動和沖擊以及有火災、化學腐蝕、爆炸危險的場所。 二、使用環境條件 a)環境溫度 比較高溫度：+40℃ 比較低溫度：-15℃ 日平均值：≤35℃ b)環境濕度 日平均相對濕度：≤95% 月平均相對濕度：≤90% 日平均蒸氣壓：≤2.2×10-3 Mpa 月平均蒸氣壓：≤1.8×10-3 Mpa c)海拔高度：不超過1000m; d)地震烈度不超過8度; e)使用場所無滴水、無易燃和爆炸危險、無化學腐蝕性氣體以及無劇烈震動。若有特殊要求，請用戶和我公司聯系! 產品描述 XGN15-12型環網柜(戶內交流高壓六氟化硫環網開關設備)，是新一代以六氟化硫負荷開關作為開關而整柜采用空氣絕緣的、適用于配電自動化、既緊湊又可擴充的金屬封閉開關設備、小型化、參數全、底價位、少維護等特點。該產品句有“合-分-接地”三工位滅弧室，配帶“五防”功能(防止帶負荷分合主開關;防止誤入帶電隔;防止誤分合主開關;防止帶電掛接地線;防止接地開關在接地位置送電)，聯鎖可靠，斷口絕緣強度高，大爬距設計，出線端均用壓罩保護，特殊的動密封和固定密封設計，加上先進的技術性能及輕便靈活的裝配方案，可以完全滿足市場不斷變化的要求，是裝備城市電網的新一代高壓開關設備。 本產品使用于三相交流10KV、50H z的電力系統中，作為工礦企業、高層建筑、住宅小區、預裝式變電站等場所、用來開斷、關合負載電流、故障電流、控制和保護線路與配電變壓器之用。XGN 15-12/24型.單元式六氟化硫環網柜的主開關分別可采用國產「LN36/FLN48型SF6負荷開關、施耐德SC6系列負荷開關，ABB原裝SFG型、GN30型隔離開關，也可根據用戶的需求配裝VS1斷路器或ABB原裝VD4斷路器，及各型固定式斷路器。其聯鎖可靠，均達到***“五防”要求。 三、環網柜XGN15系列正常使用條件 1.海拔高度呈1000m,(如有特殊要求可在訂貨時注明) 2.環境溫度:一25℃~+40℃: 3.1}相對溫度平均值不超過95%:月相對濕度平均值不超過90%; 4.抗震能力:8度; 5.無劇烈震動和沖擊以及火災、化學腐蝕、爆炸危險的場所。 XGN15-12(F)/T630-20 XGN15-12(F、R)/ T 100-31.5 交流高壓六氟化硫環網開關設備 技術條件 1、范圍 本技術條件適用于XGN15-12(F)/T630-20、XGN15-12(F、R)/T100-31.5型交流高壓六氟化硫環網開關設備(以下簡稱“環網柜”)，規定了該產品的額定參數、技術特性、型式試驗項目和方法以及標志、包裝、運輸、儲存等要求。 環網柜用于額定電壓12kV及以下環網供電或雙幅射供電系統中，也可用于終端供電，裝入箱式變電站，作為電能的控制和保護。產品性能符合GB3906《3～35kV交流金屬封閉開關設備》、IEC298的規定。 環網柜主要元件為六氟化硫負荷開關及與高壓限流式熔斷器組合，屬可擴展式結構，具有齊全的一次方案，如架空線或進線柜、變壓器保護柜、聯絡柜、計量柜等，能完全滿足各種接線要求。 1、柜體采用2mm厚數鋁鋅板鉚接成型。柜后有二處壓力釋放孔，其一是針對電纜室，另一個則針對負荷開關/母線室。該結構能夠限度地保障人身安全和設備運行的可能，防護等級達IP3X，并具可靠的機械聯鎖和防誤操作功能。 2、本產品具有體積小、重量輕、外形美觀、操作簡便、長壽命、高參數、無污染、少維護等***的特點。 3. 額定參數見下表 序號 名稱 單位 參數 1 額定電壓 KV 12 2 額定電流 A 630 3 額定頻率 Hz 50 4 額定短路關合電流 KA 50 5 額定短時耐受電流 KA/ 20 6 額定短時持續時間 S 3 7 接地回路額定短時耐受電流 KA/S 20 8 1min工頻耐受電壓,對地,相間/隔離斷口(有效值) KV 42/48 9 雷電沖擊耐受電壓,對地,相間/隔離斷口(峰值) KV 75/85 四、 結構 4．1 外殼 環網柜的外殼由基本骨架、頂板、面板、側板等組成封閉結構，，頂板、面板及側板由鋼板制造。 4．2 布局 環網柜頂部為母線室，母線室前面為儀表室，采用鋼板或絕緣板隔開。柜上部為負荷開關室，中下部為電纜出線和其它電器元件室。 4．3 主要元件 環網柜的主要元件有負荷開關、接地開關、熔斷器、電流互感器、電壓互感器、避雷器和高壓帶電顯示器等。 4．4 儀表室 儀表室內可安裝電壓表、電流表、轉換開關、繼電器指示燈及操作元件。在儀表室底部的端子 板上可裝設二次回路的端子排及保護熔斷器等。計量柜的儀表室體積增大，可裝設有功、無功電度 表、峰谷表等。 4．5 機械聯鎖 環網柜內的負荷開關、接地開關、門板、絕緣隔板之間設有聯鎖裝置，它們之間操作關系如下： a負荷開關合閘時，接地開關無法合閘，前下門無法打開。 b負荷開關分閘時，接地開關可以分合閘，當接地開關處于合閘時，絕緣隔板插人后，前下門板可以打開。 c接地開關合閘時，負荷開關無法合閘，隔板插入后，前下門可以打開。 d接地開關分閘時，負荷開關可以分合閘，前下門板無法打開。 e在沒有接地開關的方案中，前門只有在負荷開關分閘、絕緣隔板插入時方能打開。 f電纜進線柜中，在進線有電時，無論負荷開關處于合閘或者分閘，接地開關由電磁鎖控制而無法合閘、門板也無法打開。 g在雙電源進線二臺開關設備負荷開關上設置機械聯鎖確保單臺供電。 五、 訂貨須知 a、 一次線路方案的系統圖，柜體排列圖； b、 二次回路接線原理，端子排列圖如端子無排列圖時按制造廠規定； c、 柜內電器元件的型號、規格、數量表； d、 主母線、支母線的材質、規格； e、 如有母線橋，應提供跨距尺寸； f、 開關柜使用在特殊環境條件，應在訂貨時提出； g、 需要附件、備件時，應提出其種類和數量； h、 需方要求提供水平母排，則必須在合同中指明。 6.售后服務 為了真正實現“為用戶服務，對用戶負責，讓用戶滿意”的宗旨，凱臨電力設備有限公司承諾以下售后服務措施： 1、保證為用戶提供良好的售前、售后服務，為用戶在定購前介紹產品性能及使用要求，提供有關資料，當好用戶參謀。 2、應用戶需求進行技術培訓，對用戶進行質量跟蹤、用戶訪問，及時根據用戶需求改進產品性能，不斷提高產品質量。 3、在用戶對我公司產品進行安裝的過程中，公司將派出人員免費提供現場服務。對于產品質量有問題，我方將無償解決，并自始至終協助工程作好產品使用過程的維修、保養和修理工作。 4、由于我公司是專業生產高、低壓成套開關柜的企業，可隨時向需方提供備品備件。 5、接到用戶要求解決產品在使用中出現問題的通知后，我公司在4小時內作出答復，我公司辦事處的技術人員完全有能力在12小時到達，需現場解決的，本公司派出技術服務人員承諾及時到達故障現場處理故障，并做到質量問題不解決，服務人員不撤離。 6、重點工程配套的設備和產品，保證按合同要求交貨，對需要技術服務的將派專業技術服務人員參加開箱驗收和指導安裝、調試工作，直到設備正常運轉。 7、在質保期內，我公司每個月電話咨詢一次，了解設備的運行情況；每三個月到達現場回訪一次，對設備進行觀察維護，并做好運行記錄；在質保期后，我公司每年不少于二次不定期進行回訪，對設備跟蹤服務。
