供應四川高壓開關柜鑫川電

這真不是您需要的產品？
品　　牌：
鑫川電

直接提問 | 回首頁搜
出廠價：
5999

主要規格：
1

用　　途：

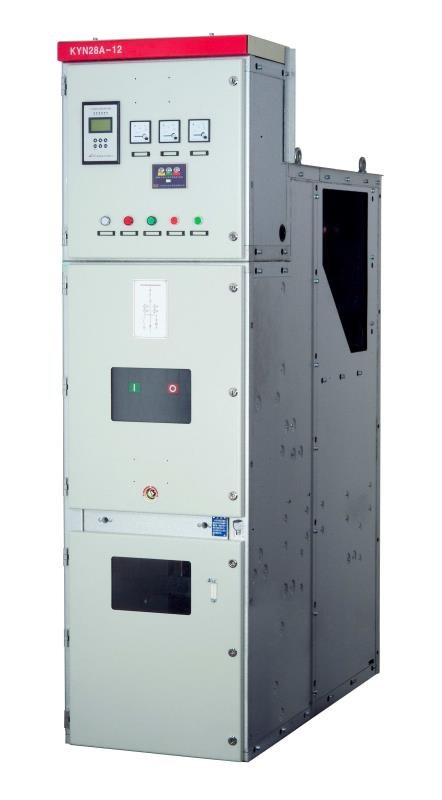

產品概述 KYN28A-12(Z)(GZS1)型開關設備可配置智能化測控保護裝置；可配置6點或9點在線測溫技術；可實現遠控電動操作接地開關，電動搖進搖出斷路器手車以及柜內部故障電弧防護等實現開關柜智能化控制。本系列產品具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔室、防止在帶電時誤合接地開關的五防聯鎖功能，既可配用我公司開發研制的ZN63□-12型真空斷路路器，又可配用VD4、VB2、3AH等國內外各家廠商的真空斷路器,實為一種性能優越的配電裝置。特點開關設備由柜體和中置可抽了部件 (即手車) 兩大部分組成。柜體分四個單獨的隔室，外殼防護等級為IP4X，各小室外間和斷路器室門打開時防護等級為IP2X。具有架空進出線、電纜進出線及其它功能方案，經排列、組合后能成為各種方案形式的配電裝置。本開關設備可以從正面進行安裝調試和維護，因此它可以背靠背組成雙重排列和靠墻安裝，提高了開關設備的安全性、靈活性，減少了占地面積。本產品符合標準：GB 3906、GB/T 11022、IEC 62271-200等標準要求。應用范圍 KYN28A-12(Z)系列鎧裝移開式交流金屬封閉開關設備，適用于三相交流50Hz電力系統。用于接受和分配電能并對電路實行控制、保護及監測。新引進開發的大電流、高開斷開關設備，也可做為高壓發電機出口單獨使用。三、使用條件: a. 正常環境條件 1) 周圍空氣濕度上限,+40℃ 下限,-10℃ 2) 海拔:1000M 3) 相對環境溫度:日平均不大于95%，月平均不大于90% 4) 地震：烈度不超過8度 5) 周圍空氣應不受腐蝕性或可燃氣體，水蒸氣等明顯污染 6) 無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1度要求 2、特殊工作條件： 7) 在超過規定的正常環境條件下使用時，由用戶和制造廠協商。四、電氣性能: 采用完全的金屬鎧裝和徹底分割設計,具有抗內部電弧事故能力,能保證事故情況運行人員的安全. 設備的操作均在柜門關閉狀態下進行,完善的機械五防聯鎖裝置,有效的防止電器誤操作事故. 設備外殼防護等級IP4X，手車室門打開時防護等級IP2X。高壓室的真空斷路器及其操作機構僅需少量的維護. 更換斷路器非常簡單,手車互換性好. 二次線敷于尺寸寬余的線槽內,接線簡單. 電纜室有充足的空間,可多根電纜. 透過面板,極易觀察到電纜室安裝情況. 快速接地開關用于接地和回路短接. 與新一代微機測控保護裝置配合,構成了智能開關設備.給安裝.調試.運行.維護帶來了極大的方便,節約了投資. 五、開關柜結構： KYN28(Z)型開關柜為金屬鎧裝移開式。柜體采用2mm進口敷鋅鋼板經過先進的多重折邊工藝彎制而成，用拉鉚螺母.高強度螺栓聯接的全封閉式組裝結構，防護等級符合IP4X。開關柜由接地的金屬隔板分割成四個功能小室，既：母線室、繼電器室、斷路器手車室和電纜室。各功能單元設有獨立的壓力釋放通道和釋放門。 1. 斷路器室斷路器室內安裝特定導軌，可輕巧地推進或抽出斷路器手車。手車室內設計有帶自動鎖扣和開啟簾板，可滿足手車與母排側和電纜側之間自動隔離的要求。手車室設有隔離位置，試驗位置及工作位置。 2. 手車斷路器手車根據用途可分為斷路器手車，PT手車，隔離手車，計量手車等。各類手車高度與深度尺寸統一，相同規格的手車可互換，手車在柜內采用絲杠推進機構移動，斷路器手車與柜體配合有防誤操作機械裝置。動觸頭為梅花觸指，表面鍍銀，動靜觸頭接觸良好，主回路接觸電阻小溫升低。 3. 電纜室部分電纜室內有充裕的空間，可安裝互感器，接地開關，避雷器。施工人員能從正面或后面進入開關柜安裝，電纜室可安裝3-6根單芯電纜。電纜室與電纜溝之間配備了開縫可榭的不銹鋼封板。后封板設有觀察視窗，可通過觀察視窗觀察設備運行情況。 4. 母線室部分相鄰柜體母線室之間采用金屬隔板和絕緣套管隔離，能有效防止事故蔓延，主母線穿越套管，且通過套管固定，支撐；分母線通過螺栓連接于主母線和靜觸頭盒，開關柜的下聯絡母線一般可以向左或向右聯絡。 5. 微機保護室部分微機保護室可安裝各類繼電器，儀表等二次元件。微機保護室頂部設有小母線室，可敷設15路控制小母線。室面板裝有檢測一次回路運行的帶電顯示裝置，顯示器指示燈亮，則表示母線或饋線側帶電，同時也能作為相序檢測。 6.開關柜具有與微機保護裝置,調度自動化裝置及其通信接口相配套的能力.當配電系統發生故障時,保護能利用程序功能實現故障處理,保護和測控信息及整定值可就地設置,也可通過通訊實現遠方測控和程序修改. 7.柜內母線和輔助導線母線材料選用TMY-80X6 銅母線輔助回路選用2.5mm多股銅芯導線。輔助回路及二次控制回路工頻耐壓2000V/1min。連接方式：端子排固定端子排數量滿足線路要求，預留10%備用。端子排與繼電器室同位與繼電器室，便于接線。 8．安全與維護開關柜在設計中采取措施，保證人員和設備安全，并使用戶維護方便。 ①為了保證開關柜和手車正確操作的程序性， KYN28A戶內交流金屬鎧轉移開式開關設備設置有可靠的機械，電氣連鎖機構，完全符合“五防”功能的要求：防止誤分.合斷路器. 防止帶負荷推入或抽出手車防止帶電合接地開關防止接地開關關合時送電防止誤入帶電間隔 ②KYN28A開關柜充分考慮到運行人員的安全，操作均在面板關閉進行設備的操作，開關柜體及金屬隔板接地,柜內設備接地導體,接地續性好.外殼的防護等級為IP4X,可有效防止人體和外界固體接近帶電部和觸及運動部分，保護了人身安全和設備可靠運行。壓力釋放通道和壓力放門，可避免高壓氣體危及人身安全和防止事故擴大。 ③維護如下特征使用戶對設備少維護：滅弧室為陶瓷外殼，電弧電量低，動靜觸頭磨損度小，彈簧操作機構僅需少量維護。

成都鑫川電機電設備有限公司

羅大彬

[聯系時請說明來自檢測通]

在線客服：
留言咨詢

聯系方式：
請點擊查看電話

郵件：
發送郵件

地址：
現代工業港港通北四路850號
