T3Ster熱阻測試儀

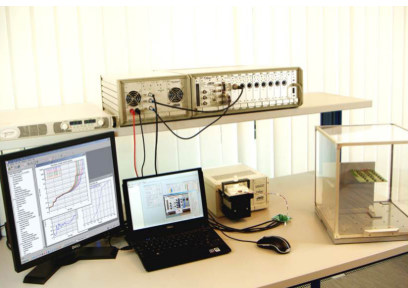

T3Ster熱阻測試儀產品概述T3Ster熱阻測試儀 是Mentor Graphics公司研發制造的先進的熱瞬態測試儀，用于測試IC、LED、散熱器、熱管等電子器件的熱特性。T3Ster基于JEDEC JESD51-1標準先進的靜態測試方法，通過改變電子器件的輸入功率，使得器件產生溫度變化，在變化過程中，T3Ster測試出芯片的瞬態溫度響應曲線，僅在幾分鐘之內即可分析得到關于該電子器件的全面的熱特性。配合專為LED產業開發的選配件TERALED可以實現LED器件和組件的光熱一體化測量。
T3Ster熱阻測試儀產品特點
● T3Ster符合JEDEC JESD51-1和MIL-STD-750E標準法規。
● T3Ster兼具JESD51-1定義的靜態測試法（Static Mode）與動態測試法（Dynamic Mode），能夠實時采集器件瞬態溫度響應曲線（包括升溫曲線與降溫曲線），其采樣率高達1微秒，測試延遲時間高達1微秒，結溫分辨率高達0.01℃。
● T3Ster既能測試穩態熱阻，也能測試瞬態熱阻抗。
● T3Ster的研發者MicRed制定了全球第**個用于測試LED的國際標準JESD51-51，以及LED光熱一體化的測試標準JESD51-52。T3Ster和TeraLED是目前全球唯*滿足此標準所規定的光熱一體化測試要求的。
● T3Ster##的Structure Function(結構函數)分析法，能夠分析器件熱傳導路徑上每層結構的熱學性能（熱阻和熱容參數），構建器件等效熱學模型，是器件封裝工藝、可靠性試驗、材料熱特性以及接觸熱阻的強大支持工具。因此被譽為熱測試中的“X射線”。
● T3Ster可以和熱仿真軟件FloEFD無縫結合，將實際測試得到的器件熱學參數導入仿真軟件進行后續仿真優化。
T3Ster熱阻測試儀應用范圍
● 各種三極管、二極管等半導體分立器件，包括：常見的半導體閘流管、雙極型晶體管、以及大功率IGBT、MOSFET、LED等器件。
● 各種復雜的IC以及MCM、SIP、SoC等新型結構 。
● 各種復雜的散熱模組的熱特性測試，如熱管、風扇等。T3Ster熱阻測試儀——主要功能
● 半導體器件結溫測量。
● 半導體器件穩態熱阻及瞬態熱阻抗測量。
● 半導體器件封裝內部結構分析，包括器件封裝內部每層結構（芯片+焊接層+熱沉等）的熱阻和熱容參數。
● 半導體器件老化試驗分析和封裝缺陷診斷，幫助用戶準確定位封裝內部的缺陷結構。
● 材料熱特性測量（導熱系數和比熱容）。
● 接觸熱阻測量，包括導熱膠、新型熱接觸材料的導熱性能測試。
測試方法——基于電學法的熱瞬態測試技術
尋找器件內部具有溫度敏感特性的電學參數，通過測量該溫度敏感參數（TSP）的變化來得到結溫的變化。
TSP的選擇：一般選取器件內PN結的正向結電壓。
測試技術：熱瞬態測試
當器件的功率發生變化時，器件的結溫會從一個熱穩定狀態變到另一個穩定狀態，我們的儀器將會記錄結溫在這個過程中的瞬態變化曲線。
一次測試，既可以得到穩態的結溫熱阻數據，也可以得到結溫隨著時間的瞬態變化曲線。
瞬態溫度響應曲線包含了熱流傳導路徑中每層結構的詳細熱學信息（熱阻和熱容參數）。
配置介紹
熱阻測試儀主機計算機控制接口 USB接口，滿足數據傳輸提取方便的要求 測試時間 以分鐘為單位計 結溫測試分辨率 0.01℃ *大加熱時間 不限 *小測試延遲時間 1us(用戶可根據需要在軟件中調節1us~10000s不限) RC網絡模型級數 2-100個 加熱電流源 -2A~2A 加熱電壓源 -10V~10V 測試電流源（4路） -25mA~25mA *小測試延遲時間（tMD） 1μs *小采樣時間間隔（ts） 1μs 每倍頻采樣點數 400個（典型值） *大采樣點數 65000個 測量通道 2個（*大可擴展至8個） 電壓變化測量檔位 400mv/200mv/100mv/50mv 電壓測量分辨率 12μV（以50mV量程計算）
溫度控制設備
熱阻測試儀為客戶提供了三種溫度可控的恒溫設備，包括：干式溫控儀、濕式溫控儀以及液冷板。這三種恒溫設備除了能控制待測器件的溫度以測試器件的K系數，同時還能作為結溫熱阻測試時器件的散熱環境，幫助控制器件的殼溫。
干式溫控儀
干式溫控儀采用熱電致冷芯片(Peltier單體)來控制器件的溫度。計算機控制接口 COM 恒溫槽尺寸 52*52*10 mm3 溫度控制范圍 5 - 90 oC 溫度控制精度 ± 0.2 oC 溫度過載保護 95 oC 散熱功率 8W
濕式溫控儀
濕式溫控儀采用油浴的方式來控制待測器件的溫度，使用時將待測器件浸沒在液體中以獲得恒溫環境。此外T3Ster提供的濕式溫控儀還可以作為一個動力泵，驅動外接的液冷板以控制液冷板的溫度。型號 溫度范圍（℃） 溫度穩定性（℃） 加熱功率（KW） 制冷功率
20℃（KW）油槽尺寸
（W×L/D cm）F25-HE -28~200 ±0.01 2 0.26 12×14/14 F32-HE -35~200 ±0.01 2 0.45 18×12/15 F34-HE -30~150 ±0.01 2 0.45 24×30/15
液冷板
液冷板的作用：與濕式溫控儀配套使用，可以控制冷板的溫度，為測試器件的結溫、熱阻提供恒定的溫度環境。（1）外觀尺寸：550*160*110 mm；
（2）單板尺寸：540*140*20 mm；
（3）材質：硬級鋁。
T3Ster-Gold ref/熱測試儀校正樣品（Golden Reference）
性能穩定的半導體器件，方便用戶定期檢測測試主機的功能是否正常。
標準靜止空氣箱（still-air chamber）
1）滿足JEDEC JESD 51-2要求
2）尺寸：1立方英尺熱電偶前置放大器
1）方便T3Ster主機與J, K或 T 型熱電偶的聯接。
2）T3Ster主機可以方便地測試熱電偶接觸點的溫度隨著時間變化的曲線。大功率BOOSTER
高電流模式 單通道 38A/40V 50A/30V 200A/7V 測試電流：0~200mA 測試電流：0~200mA 測試電流：0~500mA 柵極電壓源：15V 雙通道 38A/40V 50A/30V [1] 三通道 200A/7V [2]
注解：【1】通過雙通道并聯，輸出電流*高可達100A
【2】通過三通道并聯，輸出電流*高可達600A單通道高電流booster
雙通道高電流booster
高電壓模式 單通道 10A/100V 10A/150V 10A/280V 測試電流：0~200mA 測試電流：0~200mA 測試電流：0~200mA 雙通道 10A/150V 10A/280V 單通道高電壓booster
雙通道高電壓booster
TeraLED
1）完全符合CIE 127-2007關于LED光測試的要求。
2）配合T3Ster可以滿足JESD 51-52規定的LED光熱一體化測試的要求。
3）整套系統包括：Φ300mm或Φ500mm積分球1個，參考LED1個，多功能光度探頭1個，TERALED控制系統1套，恒溫基座1個。
數據分析軟件(T3Ster Master)
T3Ster熱阻測試儀的數據分析軟件T3SterMaster提供了數據的分析功能，幾秒鐘內，軟件就可以將采集的數據以結構函數的形式表現出來。測試結果包括：測量參數（Record Parameters），測量得到的瞬態溫度響應曲線（Measured response），分析后的瞬態溫度響應曲線（Smoothed response），熱阻抗曲線（Zth），時間常數譜（Tau Intensity），頻域分析（Complex Locus），脈沖熱阻（Pulse Thermal Resistance），積分結構函數以及微分結構函數。
